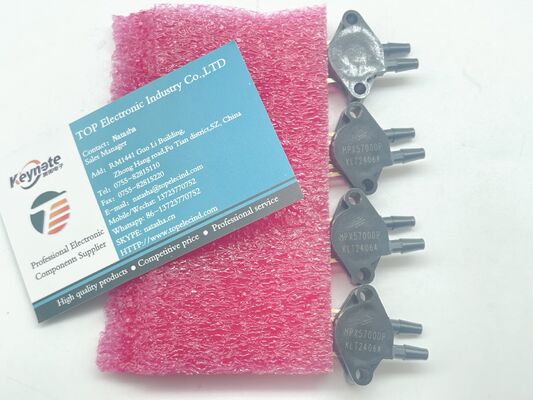

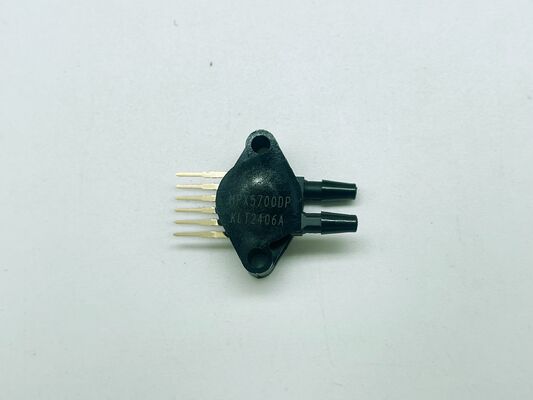

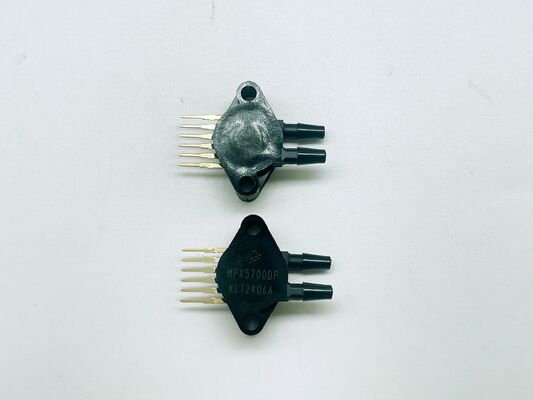

MPX5700DP Differenzdrucksensor 0 bis 700 kPa Bereich 2,5% Genauigkeit 4,7V Ausgang Temp kompensiert analog aus zuverlässig für industrielle

MPX5700DP Differenzdrucksensor 0 bis 700kPa Bereich 2,5% Genauigkeit 4,7V Ausgang temperaturkompensiert analoger Ausgang zuverlässig für Industrie

Merkmale

• Differenzdruckmessung – Misst den Druckunterschied zwischen zwei Anschlüssen (P1 vs. P2), geeignet für Durchfluss- oder Filterüberwachung.

• 0 bis 700 kPa Vollausschlag – Breiter Bereich, der 0–101,5 psi oder 0–7 bar abdeckt, geeignet für moderate bis hohe Drucksysteme.

• ±2,5% Maximalfehler (0–85°C) – Hohe Genauigkeit über die Temperatur für kritische Messungen.

• 4,7V Analogausgang bei Nenndruck – Ratiometrischer Ausgang (0,2V bis 4,7V bei 5V Versorgung) vereinfacht die ADC-Schnittstelle.

• Temperaturkompensiert & kalibriert – On-Chip-Kompensation von 0°C bis 85°C eliminiert externe Schaltungen.

• 5,0V Einzelversorgungsbetrieb – Einfache Integration mit 5V Mikrocontrollern und Logiksystemen.

• Robustes Dual-Port-Gehäuse – Portpositionen mit 0,112" Durchmesser ermöglichen direkten Schlauchanschluss für Gase und trockene Luft.

Anwendungen

• Medizinische Geräte – Atemmonitore, Beatmungsgeräte, CPAP-Geräte und Patientenüberwachungssysteme.

• Industrielle Prozesssteuerung – Differenzdruck über Filter (Erkennung von Verstopfungen), Luftstromüberwachung in Kanälen.

• HLK-Systeme – VAV-Regler (Variable Air Volume), Gebäudeüberwachungssysteme und Filterstatusanzeigen.

• Automobil-Diagnostik – Ersatz für MAP-Sensoren (Manifold Absolute Pressure), Überwachung des Batteriedrucks von EV-Packs oder Erfassung des Innenraumluftfilters.

• Leckerkennungssysteme – Überprüfung von geschlossenen Tanks oder Rohrleitungen auf Lecks durch Messung des Druckabfalls über die Zeit.

• Pneumatische Automatisierung – Druckrückmeldung in Roboter-Greifern, Pick-and-Place-Maschinen und Luftzylindersteuerungen.

• Wissenschaftliche Instrumentierung – Barometrische Druckkammern, Windkanal-Sonden und Umwelttestkammern.

Beschreibung

Der MPX5700DP ist ein piezoresistiver Silizium-Differenzdrucksensor mit integrierter Signalaufbereitung, Temperaturkompensation und Kalibrierung. In einem Dual-Port "PK"-Gehäuse untergebracht, liefert er einen analogen Hochpegel-Ausgang, der direkt proportional zum angelegten Differenzdruck ist. Mit einem Vollausschlag-Druckbereich von 0 bis 700 kPa (0 bis 101,5 psi) liefert der MPX5700DP bei Nenndruck einen Ausgang von 4,7V, wenn er mit einer 5,0V-Versorgung betrieben wird. Sein monolithisches Design gewährleistet hervorragende Genauigkeit, geringes Rauschen und Beständigkeit gegenüber rauen Umgebungen, was ihn ideal für industrielle, medizinische und automobile Anwendungen macht, die eine präzise Druckmessung erfordern.
