MAX3232ESE+T 3,0 V bis 5,5 V RS-232 Transceiver 2 Treiber/2 Empfänger ±15 kV ESD-Schutz Geringe Leistung 250 kbit/s Datenrate Für batteriebetriebene und industrielle Systeme

MAX3232ESE+T 3,0V bis 5,5V RS-232 Transceiver 2 Treiber/2 Empfänger ±15kV ESD-Schutz Geringer Stromverbrauch 250kbps Datenrate Für batteriebetriebene und industrielle Systeme

Merkmale

● Integrierte Funktionen sparen Platinenplatz und vereinfachen das Design

  • Ladungspumpenschaltung macht eine bipolare ±12V-Versorgung überflüssig

  • Breiter Einzelversorgungsbetrieb von +3V bis +5,5V Versorgung

  • Immer aktive zusätzliche Ausgänge ermöglichen die Überwachung externer Geräte

● Stromsparen verlängert die Batterielebensdauer

  • 1µA Versorgungsstrom im Shutdown-Modus, während der Empfänger aktiv ist (MAX3222, MAX3237, MAX3241)

Anwendungen

● Batteriebetriebene Geräte

● Handgeräte

● Peripheriegeräte

● Datacom-Geräte

Beschreibung

Die Transceiver MAX3222/MAX3232/MAX3237/MAX3241 verfügen über eine proprietäre Low-Dropout-Senderausgangsstufe, die eine echte RS-232-Leistung von einer 3,0V bis 5,5V Versorgung mit einer Dual-Ladungspumpe ermöglicht. Die Geräte benötigen nur vier kleine externe Ladungspumpenkondensatoren von 0,1µF. Die MAX3222, MAX3232 und MAX3241 sind garantiert für Datenraten von 120kbps bei gleichzeitiger Beibehaltung der RS-232-Ausgangspegel. Die MAX3237 ist garantiert für Datenraten von 250kbps im normalen Betriebsmodus und 1Mbps im MegaBaud™-Betriebsmodus.

Die MAX3222/MAX3232 haben 2 Empfänger und 2 Treiber. Die MAX3222 und MAX3232 sind Pin-, Gehäuse- und funktionskompatibel mit den Industriestandards MAX242 bzw. MAX232.

Die MAX3241 hat 5 Empfänger und 3 Treiber, während die MAX3237 3 Empfänger und 5 Treiber hat. Die Empfänger R1 (MAX3237/MAX3241) und R2 (MAX3241) verfügen zusätzlich zu ihren Standardausgängen über zusätzliche Ausgänge. Diese zusätzlichen Ausgänge sind immer aktiv und ermöglichen die Überwachung externer Geräte, ohne die Schutzdioden in Schaltungen vorzuspannen, bei denen VCC vollständig entfernt sein kann.

Die MAX3222, MAX3232 und MAX3241 sind in platzsparenden TSSOP- und SSOP-Gehäusen mit Betriebstemperaturen von entweder -40°C bis +85°C oder 0°C bis 70°C erhältlich.

INFORMATIONEN

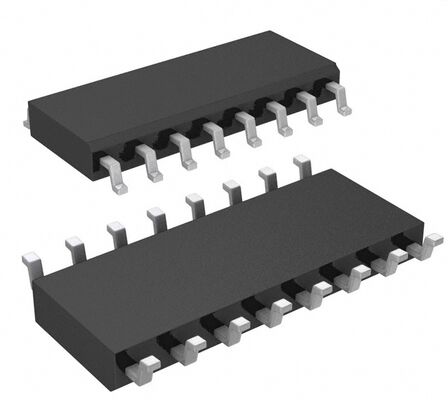

Zeichnung

Unser Vorteil:Telefone, PDAs, Notebook-Computer

• Hochwertige Produkte --- unsere Angebote sind 100% neu und original, ROHS
• Wettbewerbsfähiger Preis --- gute Einkaufskanäle zu guten Preisen.
• Professioneller Service --- strenge Qualitätsprüfung vor dem Versand und perfekter Kundendienst nach dem Kauf.
• Ausreichender Lagerbestand --- Mit der Unterstützung unseres starken Einkaufsteams,
• Schnelle Lieferung --- Wir versenden die Ware innerhalb von 1-3 Werktagen nach Zahlungsbestätigung.

undnbsp;

um Ihren Bedarf an allen Arten von Komponenten zu decken. ^_^


Produktliste
Lieferung einer Reihe von elektronischen Komponenten, vollständiges Sortiment an Halbleitern, aktive und passive Komponenten. Wir können Ihnen helfen, alles für die Stückliste der Leiterplatte zu bekommen, kurz gesagt, Sie können hier eine One-Stop-Lösung erhalten,


Die Angebote umfassen:
Integrierte Schaltungen, Speicher-ICs, Dioden, Transistoren, Kondensatoren, Widerstände, Varistoren, Sicherungen, Trimmer und Potentiometer, Transformatoren, Batterien, Kabel, Relais, Schalter, Steckverbinder, Klemmenblöcke, Kristalle und Oszillatoren, Induktoren, Sensoren, Transformatoren, IGBT-Treiber, LEDs, LCDs, Konverter, Leiterplatten (Printed Circuit Board), PCBA (Leiterplattenbestückung)

Stark in Marken:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, etc.
