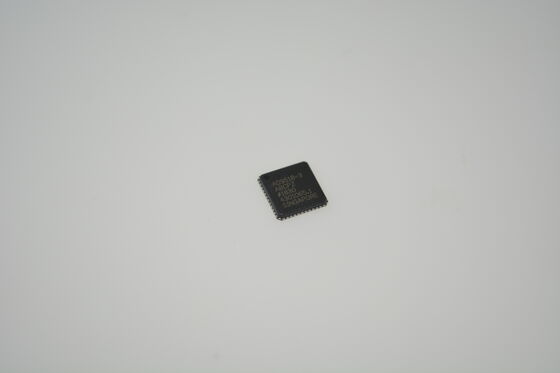

AD9518-3ABCPZ Low Jitter Clock Generator mit PLL und VCO 8 konfigurierbaren Ausgängen (LVPECL/LVDS/CMOS)

AD9518-3ABCPZ Low Jitter Clock Generator mit PLL und VCO, 8 konfigurierbare Ausgänge (LVPECL/LVDS/CMOS) Integer-N-Frequenzsynthese für Hochgeschwindigkeits-ADC/DAC und FPGA-Taktung

Eigenschaften

Geringes Phasenrauschen, Phase-Locked-Loop (PLL)

  On-Chip-VCO stimmt von 1,75 GHz bis 2,25 GHz ab

  Externer VCO/VCXO bis zu 2,4 GHz optional

  1 differentieller oder 2 single-ended Referenzeingänge

  Referenzüberwachungsfähigkeit

  Automatische Revertive- und manuelle Referenz-

    Umschalt-/Haltebetriebsarten

  Akzeptiert LVPECL-, LVDS- oder CMOS-Referenzen bis zu 250 MHz

  Programmierbare Verzögerungen im Pfad zum PFD

  Digitale oder analoge Lock-Erkennung, wählbar

3 Paare von 1,6 GHz LVPECL-Ausgängen

  Jedes Ausgangspaar teilt sich einen 1-zu-32-Teiler mit grober

    Phasenverzögerung

  Additives Ausgangsjitter: 225 fs rms

  Kanal-zu-Kanal-Skew gepaarte Ausgänge von <10 ps

Automatische Synchronisation aller Ausgänge beim Einschalten

Manuelle Ausgangssynchronisation verfügbar

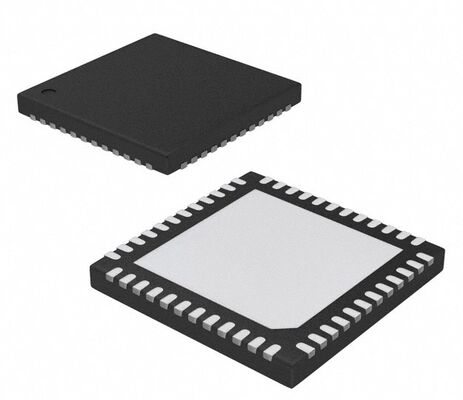

Verfügbar in einem 48-poligen LFCSP

Anwendungen

Geringes Jitter, geringes Phasenrauschen bei der Taktverteilung

10/40/100 Gbit/s Netzwerkkarten, einschließlich SONET

  Synchrones Ethernet, OTU2/3/4

Vorwärtsfehlerkorrektur (G.710)

Taktung von Hochgeschwindigkeits-ADCs, DACs, DDSS, DDCS, DUCS, MxFES

Hochleistungs-Wireless-Transceiver

ATE und Hochleistungsmessgeräte

Beschreibung

Der AD9518-31 bietet eine Multi-Output-Taktverteilungsfunktion mit Subpikosekunden-Jitter-Leistung sowie einen On-Chip-PLL und VCO. Der On-Chip-VCO stimmt von 1,75 GHz bis 2,25 GHz ab. Optional kann ein externer VCO/VCXO von bis zu 2,4 GHz verwendet werden. Der AD9518-3 legt Wert auf geringes Jitter und Phasenrauschen, um die Leistung des Datenwandlers zu maximieren, und kann anderen Anwendungen mit anspruchsvollen Anforderungen an Phasenrauschen und Jitter zugute kommen. Der AD9518-3 verfügt über sechs LVPECL-Ausgänge (in drei Paaren). Die LVPECL-Ausgänge arbeiten bis zu 1,6 GHz. Für Anwendungen, die zusätzliche Ausgänge, einen Kristallreferenzeingang, eine Nullverzögerung oder einen EEPROM für die automatische Konfiguration beim Start erfordern, sind der AD9520 und der AD9522 verfügbar. Darüber hinaus sind der AD9516 und der AD9517 dem AD9518 ähnlich, haben aber eine andere Kombination von Ausgängen. Jedes Ausgangspaar hat Teiler, mit denen sowohl das Teilungsverhältnis als auch die grobe Verzögerung (oder Phase) eingestellt werden können. Der Teilungsbereich für die LVPECL-Ausgänge beträgt 1 bis 32. Der AD9518-3 ist in einem 48-poligen LFCSP erhältlich und kann mit einer einzigen 3,3-V-Versorgung betrieben werden. Ein externer VCO, der einen erweiterten Spannungsbereich benötigt, kann durch Anschließen der Ladepumpenversorgung (VCP) an 5 V untergebracht werden. Eine separate LVPECL-Stromversorgung kann von 2,5 V bis 3,3 V (nominal) betragen. Der AD9518-3 ist für den Betrieb über den industriellen Bereich von −40°C bis +85°C spezifiziert.

INFORMATIONEN

Zeichnung
