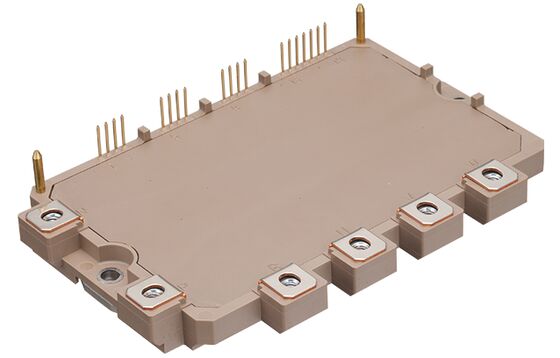

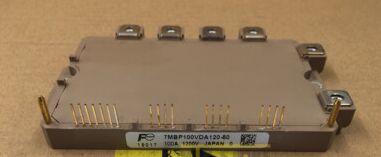

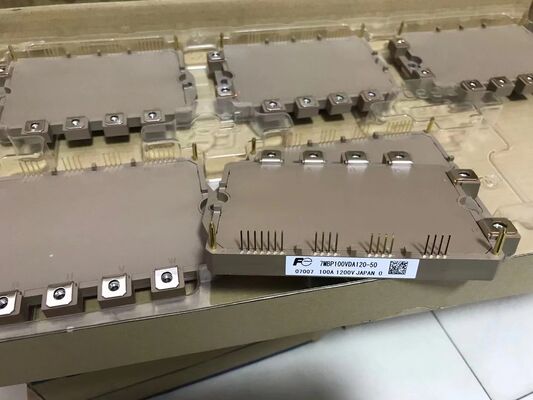

7MP100VDA120-50 1200V 100A IGBT-Modul Niedrige Vce(sat) 2,5V Geringe Verluste Hohe Kurzschlussfestigkeit Integrierter NTC Kompaktes Gehäuse Für Industrieantriebe und USV
Eigenschaften
-
Temperaturschutz durch direkte Erfassung der Sperrschichttemperatur der lGBTs
-
Geringe Leistungsverluste und weiches Schalten
-
Hochleistungs- und hochzuverlässiges lGBT mit Überhitzungsschutz
-
Höhere Zuverlässigkeit durch eine deutliche Reduzierung der Teileanzahl in der integrierten Steuerschaltung
Anwendungen
-
Industrielle Motorantriebe:Für Pumpen, Lüfter, Kompressoren und Fördersysteme.
-
Unterbrechungsfreie Stromversorgungen (USV):Mittelstarke Dreiphasensysteme.
-
Solarwechselrichter:String-Wechselrichter für kommerzielle und kleine Photovoltaikanlagen im Versorgungsmaßstab.
-
Schweißgeräte:
-
Industrie-Universalwechselrichter und Frequenzumrichter.
Beschreibung
Das 7MP100VDA120-50 ist ein Hochleistungs-IGBT-Modul, das für eine robuste und effiziente Leistungsumwandlung in industriellen Anwendungen konzipiert wurde. Es verfügt über eine 1200V-Sperrspannung und eine 100A-Strombelastbarkeit, wodurch es sich gut für mittelstarke Systeme eignet. Durch den Einsatz fortschrittlicher IGBT- und Freilaufdioden-Technologie erreicht es eine niedrige Kollektor-Emitter-Sättigungsspannung (Vce(sat)) für reduzierte Verlustleistungen und bietet optimierte Schalteigenschaften zur Steuerung der Gesamtverlustleistung. Das Modul ist auf hohe Zuverlässigkeit ausgelegt und verfügt über Funktionen wie hohe Kurzschlussfestigkeit und einen integrierten Negativ-Temperatur-Koeffizienten (NTC)-Thermistor für eine präzise Temperaturüberwachung und -schutz. Sein kompaktes und robustes Gehäusedesign gewährleistet einen zuverlässigen Betrieb in anspruchsvollen Industrieumgebungen.
INFORMATIONEN
| Struktur |
IPM |
| Serie |
V-Serie (6. Generation) |
| Wechselrichter-Sektion V CES (V) Detail |
1200 |
| Wechselrichter-Sektion IC ( A) Detail |
100 |
| Wechselrichter-Sektion V CE(sat) (V) Detail |
1.7 |
| Steuereinheit V CC (V) Detail |
15 |
| Steuereinheit I OC [INV](A) Detail |
150 |
| Steuereinheit V UV (V) Detail |
12.5 |
| Steuereinheit T jOH (°C) Detail |
150 |
| Alarmsignal Haltezeit OC (ms) Detail |
2 |
| Alarmsignal Haltezeit UV (ms) Detail |
4 |
| Alarmsignal Haltezeit T jOH (ms) Detail |
8 |
| T vj max(℃) Detail |
150 |
| Tc(℃) Detail |
-20 〜 110 |
| T stg (℃) Detail |
-40 〜 125 |
| Verpackung |
P630 |
| Breite (mm) |
84 |
| Abmessungen (Länge) (mm) |
128.5 |
| Gewicht (g) |
290 |
Zeichnung
