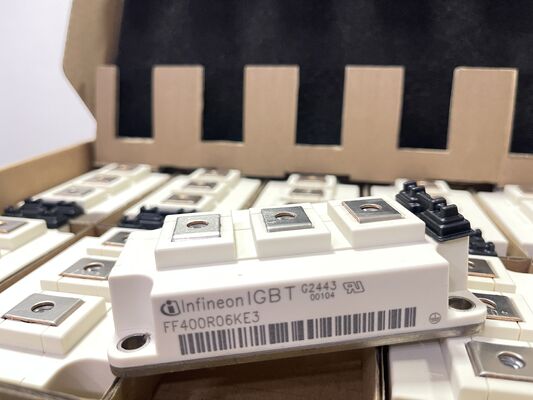

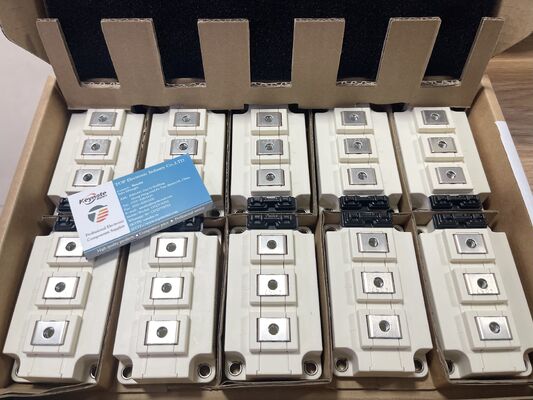

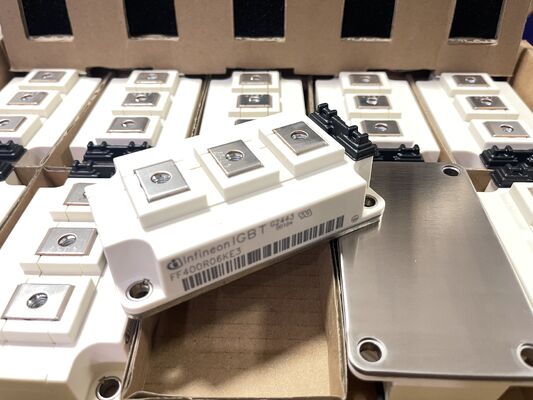

FF400R06KE3HOSA1 600 V 400 A IGBT-Halbbrückenmodul, Trench-Stop-Technologie, niedrige VCEsat, schnelles Schalten, robust für Wechselrichter und Antriebe

FF400R06KE3HOSA1 600 V 400 A IGBT-Halbbrückenmodul, Trench-Stop-Technologie, niedrige VCEsat, schnelles Schalten, robust für Wechselrichter und Antriebe

Merkmale

• Halbbrückentopologie– Zwei IGBTs mit antiparallelen Dioden in einem Modul, ideal für Phasenzweige von Wechselrichtern und Konvertern.

• 600 V Kollektor-Emitter-Spannung (Vces)– Geeignet für 400-V-Wechselstromantriebe, USV-Systeme und Industriestromversorgungen.

• 400 A Dauerstrom (Ic)– Hohe Strombelastbarkeit mit 500 A bei Tc=25 °C; Gesamtverlustleistung 1250W.

• Trench Field Stop IGBT3-Technologie– Bietet geringe Leitungsverluste mit typischem VCEsat von nur 1,45 V bei 400 A.

• Schnelles und sanftes Umschalten– Optimiert für Frequenzen bis 20 kHz; Enthält Soft-Recovery-Dioden zur Reduzierung von elektromagnetischen Störungen.

• Niedrige Gate-Ladung (Qg = 4300 nC)– Vereinfacht das Gate-Antriebsdesign und reduziert Schaltleistungsverluste.

• Robustes, isoliertes 62-mm-Gehäuse– Chassismontierbares Modul mit isolierter Grundplatte (2500-V-Isolierung), Betriebsbereich -40 °C bis +150 °C.

Anwendungen

• Industrielle Motorantriebe– AC-Antriebe für Pumpen, Lüfter, Förderbänder, Kompressoren und Servosteuerungen.

• Unterbrechungsfreie Stromversorgungen (USV)– Wechselrichterstufen für Online-Doppelwandler-USV-Systeme.

• Schweißgeräte– Inverterbasierte Schweißstromquellen, die schnelles Schalten und hohen Strom erfordern.

• Erneuerbare Energie– String- und Zentral-Solarwechselrichter für Photovoltaikanlagen.

• Induktionserwärmung– Leistungsstufen für Industrieherde, Öfen und Siegelmaschinen.

• Schaltnetzteile (SMPS)– Hochleistungs-DC/DC-Wandler für Industrie- und Telekommunikationsanwendungen.

• Infrastruktur für Elektrofahrzeuge (EV).– Hilfsantriebe und Leistungsstufen für Niederspannungsladestationen.

Beschreibung

DerFF400R06KE3HOSA1ist ein Hochleistungs-IGBT-Modul von Infineon Technologies, Teil der 62-mm-C-Serienfamilie. Es verfügt über eine Halbbrückenkonfiguration (Dual-Konfiguration), die aus zwei IGBTs mit antiparallelen, emittergesteuerten Soft-Recovery-Dioden besteht. Dieses Modul nutzt die fortschrittliche Trench Field Stop IGBT3-Technologie von Infineon und liefert eine außergewöhnlich niedrige Sättigungsspannung (VCEsat) und eine hervorragende Schaltleistung. Es wurde für raue Industrieanwendungen entwickelt und ist in einem Standardgehäuse von 62 mm mit einer isolierten Kupfergrundplatte untergebracht, das eine hervorragende Wärmeleitfähigkeit und elektrische Isolierung bietet. Dieses Modul ist für Hochfrequenzschaltungen in Motorantrieben, unterbrechungsfreien Stromversorgungen (USV) und Schweißgeräten optimiert und arbeitet zuverlässig bei Sperrschichttemperaturen von bis zu 150 °C.

INFORMATION

Zeichnung
