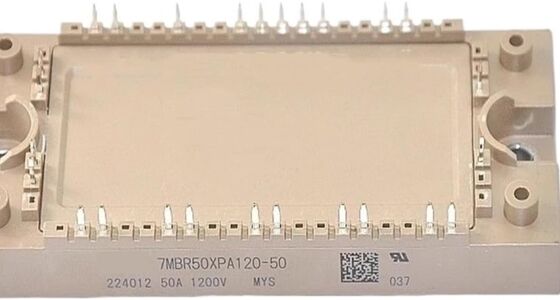

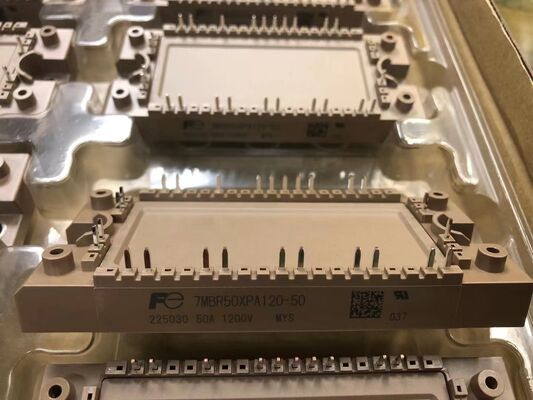

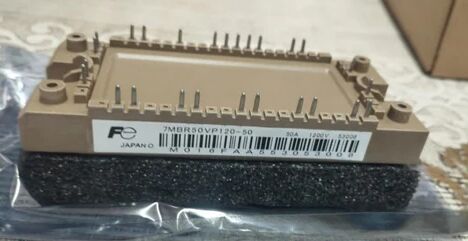

7MBR50XPA120-50 1200V 50A PIM-Modul Integrierter Gleichrichter-Inverter Geringer Verlust Hohe Isolation Eingebauter NTC Kompaktes Gehäuse Für Industrielle Motorantriebe und USV
Eigenschaften
-
Leistungs-integriertes Modul (PIM)
-
1200V / 50A Nennleistung
-
Integrierte Funktionen: 3-Phasen-Gleichrichter und 3-Phasen-Inverter
-
Niedrige Vce(sat) IGBTs und niedrige Vf Dioden (Hoher Wirkungsgrad)
-
Hohe elektrische Isolation
-
Eingebauter NTC-Temperatursensor
-
Kompaktes, isoliertes Gehäuse
-
Vereinfacht das Systemdesign und die Montage
-
Hohe Zuverlässigkeit für den industriellen Einsatz
Anwendungen
-
Kompakte industrielle AC-Motorantriebe / Frequenzumrichter (VFD): Für Pumpen, Lüfter und leichte Maschinen.
-
Allzweck-Wechselrichter.
-
Unterbrechungsfreie Stromversorgung (USV)-Systeme.
-
Servoantriebe und Motion-Control-Systeme.
-
Steuerung von Haushaltsgerätemotoren in anspruchsvollen Umgebungen.
Beschreibung
Das 7MBR50XPA120-50 ist ein hochintegriertes Leistungs-integriertes Modul (PIM), das entwickelt wurde, um eine kompakte und effiziente All-in-One-Leistungsstufe für industrielle Motorantriebe und Wechselrichteranwendungen bereitzustellen. Es integriert einen kompletten dreiphasigen Eingangs-Gleichrichter und eine dreiphasige IGBT-Inverterbrücke mit Freilaufdioden in einem einzigen, isolierten Gehäuse. Mit einer Nennleistung von 1200V und 50A ermöglicht es eine erhebliche Reduzierung der Systemgröße und Designkomplexität durch Minimierung der Anzahl externer Komponenten. Das Modul verwendet IGBTs mit niedriger Sättigungsspannung und Dioden mit niedriger Durchlassspannung für einen hohen Wirkungsgrad, bietet eine hohe elektrische Isolation für die Sicherheit und enthält einen eingebauten NTC-Thermistor für eine zuverlässige Temperaturüberwachung und -schutz. Dieser integrierte Ansatz erhöht die Gesamtzuverlässigkeit des Systems und vereinfacht das Wärmemanagement.
INFORMATIONEN
| Konfiguration |
PIM |
| Serie |
X-Serie (7. Generation) |
| Inverter VCES(V) |
1200 |
| Inverter IC(A) |
50 |
| Inverter,Bremse Tvj max(℃) |
175 |
| Inverter,Bremse Tvjop max(℃) |
175 |
| Wandler Tvj max(℃) |
150 |
| Wandler Tvjop max(℃) |
150 |
| Tc(℃) Detail |
125 |
| Tstg(℃) Detail |
-40 bis 125 |
| Gehäuse |
M719 |
| Anschlusstyp |
Lötstifte |
| Größe Breite (mm) |
45 |
| Größe Länge (mm) |
107.5 |
| Nettomasse (Gramm) |
200 |
Zeichnung
