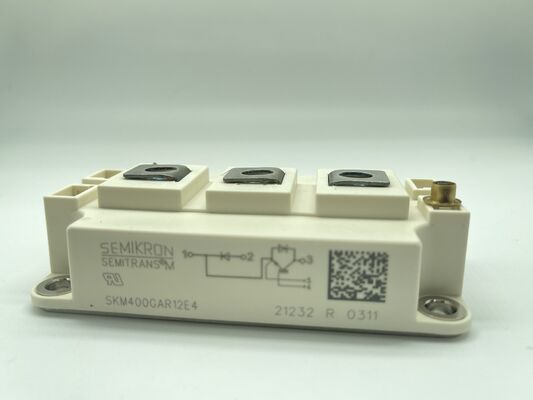

SKM400GAR12E4 1200V 400A IGBT-Modul Low Vce(sat) Hohe Kurzschlussfestigkeit Geringe Schaltverluste Hohe Isolation Industriequalität Für Solarwechselrichter und Hochleistungs-USV
Eigenschaften
-
Hohe Leistungsaufnahme: 1200V / 400A
-
Fortschrittliche IGBT- und Dioden-Chip-Technologie
-
Low Vce(sat) (Geringe Leitungsverluste)
-
Geringe Schaltverluste
-
Hohe Kurzschlussfestigkeit
-
Hohe Isolationsspannung
-
Moduldesign mit geringer Induktivität
-
Industrielle Ausführung
Anwendungen
-
Solarwechselrichter: Zentral- und String-Wechselrichter für Photovoltaikanlagen.
-
Unterbrechungsfreie Stromversorgungen (USV): Mittel- bis Hochleistungs-Dreiphasensysteme.
-
Industrielle Motorantriebe: Für Pumpen, Lüfter, Kompressoren und Universalantriebe.
-
Schweißgeräte:
-
Leistungsqualitäts-Systeme wie z.B. aktive Filter.
Beschreibung
Das SKM400GAR12E4 ist ein Hochleistungs-IGBT-Modul, das für eine robuste und effiziente industrielle Leistungsumwandlung entwickelt wurde. Es bietet eine hohe Nennspannung von 1200 V und eine beträchtliche Strombelastbarkeit von 400 A, wodurch es sich für Mittel- bis Hochleistungssysteme eignet. Das Modul enthält fortschrittliche IGBT- und Diodenchips, die ein optimales Gleichgewicht zwischen niedriger Sättigungsspannung Collector-Emitter (Vce(sat)) für reduzierte Leitungsverluste und kontrollierten Schalteigenschaften für beherrschbare Schaltverluste bieten. Es ist für industrielle Zuverlässigkeit ausgelegt und zeichnet sich durch hohe Kurzschlussfestigkeit, ausgezeichnete elektrische Isolation und ein Design mit geringer Induktivität aus, um eine stabile und dauerhafte Leistung in anspruchsvollen Anwendungen zu gewährleisten.
INFORMATIONEN
| Chip-Technologie |
IGBT 4 (Trench)
|
| Ursprungsland |
Slowakei
|
| Strom (A) |
400 A
|
| Abmessungen (LxBxH) |
106x62x31
|
| Eigenschaften |
- IGBT4 = Medium-Fast Trench IGBT der 4. Generation (Infineon)
- CAL4 = Weichschaltende CAL-Diode der 4. Generation
- Isolierte Kupfer-Grundplatte mit DBC-Technologie (Direct Bonded Copper)
- Erhöhte Leistungszyklusfähigkeit
- Mit integriertem Gate-Widerstand
- Für höhere Schaltfrequenzen bis zu 12 kHz
- UL-anerkannt, Datei-Nr. E63532
|
| Gehäuse |
SEMITRANS 3
|
| Legacy-Teilenummer |
22892414
|
| Produktlinie |
SEMITRANS
|
| Produktstatus |
In Produktion
|
| Technologie |
IGBT
|
| Topologie |
Chopper/Booster
|
| Typ |
SEMITRANS 3
|
| Typische Anwendungen |
- DC/DC – Wandler
- Bremschopper
- Geschalteter Reluktanzmotor
|
| Spannung (V) |
1200 V
|
Zeichnung
