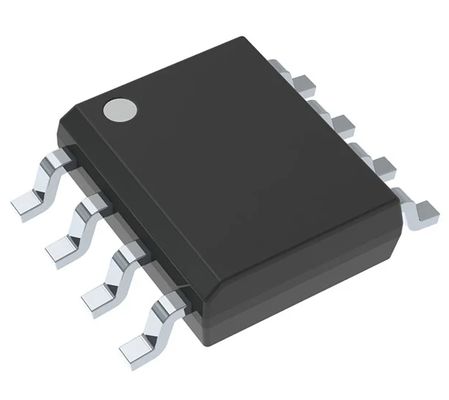

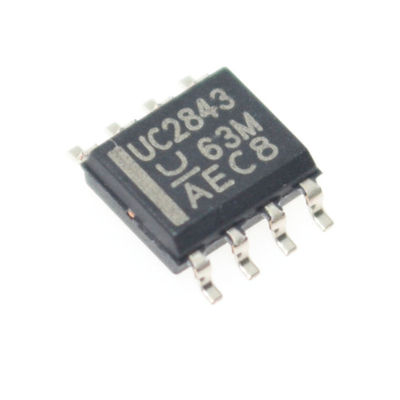

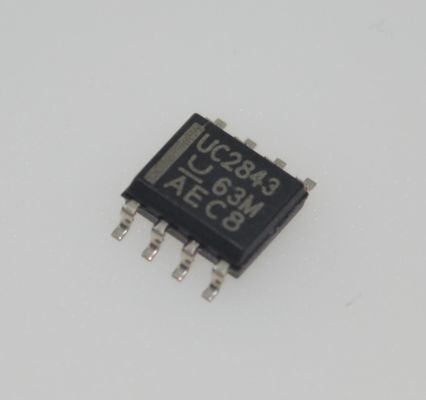

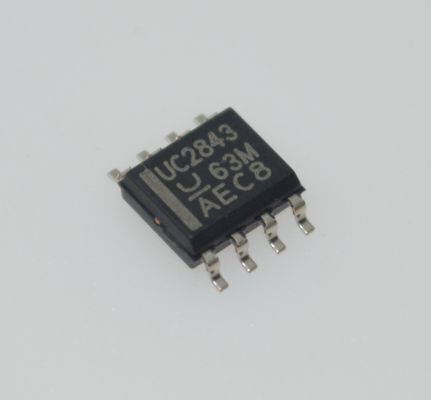

UC2843D8TR Strommodus-PWM-Steuergerät mit 500 kHz Betrieb 8.4V/7.9V UVLO 50mA Totem-Pole-Ausgang Interne Trimmed Bandgap Niedrigstart und Betriebsstrom in SOIC-8

UC2843D8TR Current-Mode PWM-Controller mit 500 kHz Betrieb, 8,4 V/7,9 V UVLO, 50 mA Totem-Pole-Ausgang, intern getrimmte Bandlücke, geringer Anlauf- und Betriebsstrom in SOIC-8

andnbsp;

Eigenschaften

andbull; Optimiert für Offline- und DC-DC-Wandler

andbull; Geringer Anlaufstrom (< 1 mA)

andbull; Automatische Vorwärtskompensation

andbull; Impuls-für-Impuls-Strombegrenzung

andbull; Verbesserte Lastreaktionseigenschaften

andbull; Unterspannungssperre mit Hysterese

andbull; Doppelimpulsunterdrückung

andbull; Hochstrom-Totem-Pole-Ausgang

andbull; Intern getrimmte Bandlückenreferenz

andbull; Bis zu 500 kHz Betrieb

andbull; Fehlerverstärker mit niedrigem Ausgangswiderstand

andnbsp;

Anwendungen

andbull; Schaltregler beliebiger Polarität

andbull; Transformatorgekoppelte DC-DC-Wandler

andnbsp;

Beschreibung

Die UCx84x-Serie von integrierten Steuerkreisen bietet die Funktionen, die zur Implementierung von Offline- oder DC-DC-Festfrequenz-Stromregelungs-Schemata mit einer minimalen Anzahl externer Komponenten erforderlich sind. Die intern implementierten Schaltungen umfassen eine Unterspannungssperre (UVLO) mit einem Anlaufstrom von weniger als 1 mA und eine Präzisionsreferenz, die für die Genauigkeit am Eingang des Fehlerverstärkers getrimmt ist. Weitere interne Schaltungen umfassen Logik zur Bereitstellung eines verriegelten Betriebs, einen Pulsweitenmodulations-(PWM)-Komparator, der auch eine Strombegrenzung bereitstellt, und eine Totem-Pole-Ausgangsstufe, die zum Quellen oder Senken von hohen Spitzenströmen ausgelegt ist. Die Ausgangsstufe, die zum Ansteuern von N-Kanal-MOSFETs ausgelegt ist, ist niedrig, wenn sich die Ausgangsstufe im Aus-Zustand befindet.

Die UCx84x-Familie bietet eine Vielzahl von Gehäuseoptionen, Temperaturbereichsoptionen, Auswahl des maximalen Tastverhältnisses und Auswahl der Ein- und Ausschwellenwerte und Hysteresebereiche. Geräte mit höherer Einschalt- oder Ausschalthysterese sind eine gute Wahl für Offline-Netzteile, während die Geräte mit einem engeren Hysteresebereich für DC-DC-Anwendungen ausgelegt sind. Die UC184x-Geräte sind für den Betrieb von andndash;55anddeg;C bis 125anddeg;C spezifiziert, die UC284x-Serie ist für den Betrieb von andndash;40anddeg;C bis 85anddeg;C spezifiziert und die UC384x-Serie ist für den Betrieb von 0anddeg;C bis 70anddeg;C spezifiziert.

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung
