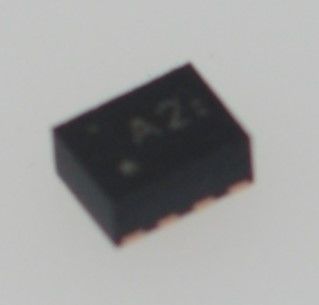

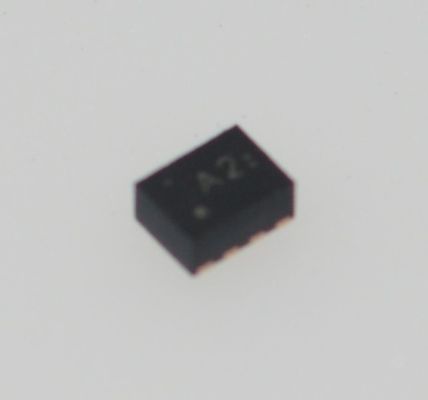

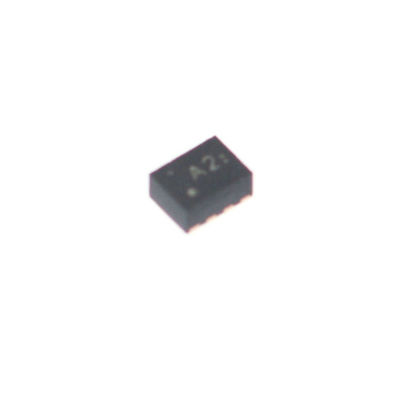

TPS62822DLCR 2,25 MHz 2A Abwärtswandler mit 6,5 µA IQ 1,8 V-6,5 V Eingang 0,6 V±1 % Ref 100 % Duty Cycle Energiesparmodus erzwungenes PWM and 2 mm x 2 mm SON-8

TPS62822DLCR 2,25 MHz 2A Abwärtswandler mit 6,5 µA IQ 1,8 V-6,5 V Eingang 0,6 V±1 % Ref 100 % Duty Cycle Power Save Forced PWM & 2 mm x 2 mm SON-8

Eigenschaften

• DCS-Controlandtrade; -Topologie

• 26 mΩ/25 mΩ interne Leistungsschalter (TPS62823)

• Bis zu 3 A Ausgangsstrom (TPS62823)

• Sehr geringer Ruhestrom von 4 µA

• Schaltfrequenz typischerweise 2,2 MHz

• 1 % Genauigkeit der Rückkopplungsspannung (voller Temperaturbereich)

• Enable (EN) und Power Good (PG)

• Einstellbare Ausgangsspannung von 0,6 V bis 4 V

• 100 % Duty-Cycle-Modus

• Interne Soft-Start-Schaltung

• Nahtloser Übergang in den Energiesparmodus

• Unterspannungssperre

• Aktive Ausgangsentladung

• Zyklus-für-Zyklus-Strombegrenzung

• HICCUP-Kurzschlussschutz

• Übertemperaturschutz

• CISPR11 Klasse B konform

Anwendungen

• POL-Versorgung in tragbaren/batteriebetriebenen Geräten

• Fabrik- und Gebäudeautomatisierung

• Mobile Computer, Netzwerkkarten

• Solid-State-Laufwerk

• Datenterminal, Point of Sale

• Server, Projektoren, Drucker

Beschreibung

Der TPS6282x ist ein vielseitiger und einfach zu bedienender synchroner Abwärts-DC-DC-Wandler mit einem sehr geringen Ruhestrom von nur 4 µA. Er liefert bis zu 3 A Ausgangsstrom (TPS62823) von einer Eingangsspannung von 2,4 V bis 5,5 V. Basierend auf der DCS-Controlandtrade; -Topologie bietet er ein schnelles Einschwingverhalten.

Der interne Referenzwert ermöglicht die Regelung der Ausgangsspannung auf bis zu 0,6 V mit einer hohen Rückkopplungsspannungsgenauigkeit von 1 % über den Sperrschichttemperaturbereich von -40 °C bis 125 °C. Die 1-A-, 2-A-, 3-A-skalierbare Pin-to-Pin- und BOM-to-BOM-kompatible Gerätefamilie kann mit kleinen 470-nH-Induktivitäten verwendet werden.

Der TPS6282x enthält einen automatisch aktivierten Energiesparmodus, um einen hohen Wirkungsgrad bis zu sehr geringen Lasten aufrechtzuerhalten.

Das Gerät verfügt über ein Power-Good-Signal und eine interne Soft-Start-Schaltung. Es kann im 100 %-Modus betrieben werden. Zum Schutz vor Fehlern enthält es eine HICCUP-Strombegrenzung sowie eine thermische Abschaltung.

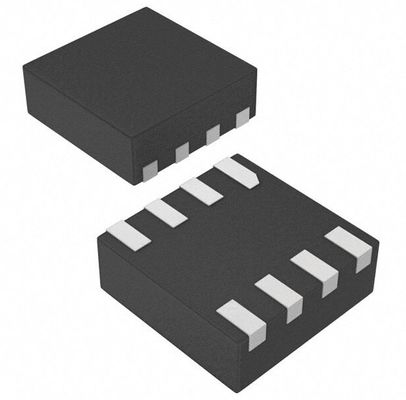

Die TPS6282x sind in einem 2 mm x 1,5 mm QFN-8-Gehäuse untergebracht.
