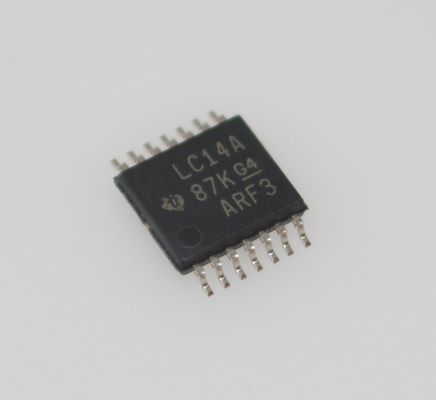

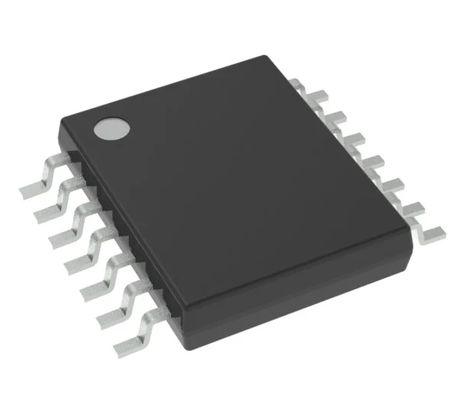

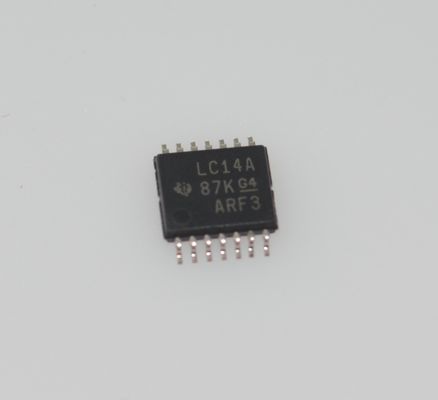

SN74LVC14APWR 6-Kanal Schmitt-Trigger-Inverter mit 1,65-5,5V breitem VCC, 10ns max. tp, 0,5μA niedrigem ICC, ±24mA Ausgangstreiber, HBM ESD-Schutz, TSSOP-14-Gehäuse and -40°C bis +125°C Bewertung

SN74LVC14APWR 6-Kanal Schmitt-Trigger-Inverter mit 1,65-5,5 V Wide VCC 10 ns Max tp 0,5 µA Low ICC ±24 mA Output Drive HBM ESD-Schutz TSSOP-14-Gehäuse & -40 °C bis +125 °C Bewertung

Merkmale

• Latch-up-Leistung übersteigt 100 mA pro JESD 78, Klasse II

• ESD-Schutz übersteigt JESD 22

  – 2000-V-Human-Body-Modell (A114-A)

  – 200-V-Maschinenmodell (A115-A)

  – 1000-V-Charged-Device-Modell (C101)

• Betrieb von 1,65 V bis 3,6 V VCC

• Spezifiziert von -40 °C bis +85 °C, -40 °C bis 125 °C und -55 °C bis 125 °C

• Eingänge akzeptieren Spannungen bis zu 5,5 V

• Max. tpd von 6,4 ns bei 3,3 V

• Typisches VOLP (Ausgangs-Ground-Bounce) <0,8 V bei VCC = 3,3 V, TA = 25 °C

• Typisches VOHV (Ausgangs-VOH-Undershoot) >2 V bei VCC = 3,3 V, TA = 25 °C

• Bei Produkten, die der MIL-PRF-38535 entsprechen, werden alle Parameter getestet, sofern nicht anders angegeben. Bei allen anderen Produkten beinhaltet die Produktionsverarbeitung nicht unbedingt die Prüfung aller Parameter.

Anwendungen

• Barcode-Scanner

• Kabellösungen

• E-Books

• Embedded-PCs

• Feldtransmitter: Temperatur- oder Drucksensoren

• Fingerabdruck-Biometrie

• HLK: Heizung, Lüftung und Klimaanlage

• Network Attached Storage (NAS)

• Server-Motherboard und Netzteil

• Software Defined Radio (SDR)

• TV: High-Definition (HDTV), LCD und digital

• Videokommunikationssysteme

• Drahtlose Datenzugriffskarten, Headsets, Tastaturen, Mäuse und LAN-Karten

Beschreibung

Der SN54LVC14A Hex-Schmitt-Trigger-Inverter ist für den Betrieb mit 2,7 V bis 3,6 V VCC ausgelegt, und der SN74LVC14A Hex-Schmitt-Trigger-Inverter ist für den Betrieb mit 1,65 V bis 3,6 V VCC ausgelegt.

Die Geräte enthalten sechs unabhängige Inverter und führen die boolesche Funktion Y = A aus.

Eingänge können von 3,3-V- oder 5-V-Geräten angesteuert werden. Diese Funktion ermöglicht die Verwendung dieser Geräte als Übersetzer in einer gemischten 3,3-V- oder 5-V-Systemumgebung.

INFORMATIONEN

Zeichnung
