HCPL-181-000E 1MBd Hochgeschwindigkeitsoptokopler mit 50kV/μs CMR 3,75mm Creage 5000Vrms Isolierung -40°C bis +105°C 0,5mA Niedrig IF UL/CUL/BSI Zertifiziertes SOIC-8 Paket

HCPL-181-000E 1MBd Hochgeschwindigkeits-Optokoppler mit 50kV/µs CMR 3,75mm Creage 5000Vrms Isolation -40°C bis +105°C 0,5mA Low IF UL/CUL/BSI-zertifiziertes SOIC-8-Gehäuse

Eigenschaften

 Stromübertragungsverhältnis

  (CTR: Minimum 50% bei IF = 5 mA, VCE = 5V)

 Hohe Eingangs-Ausgangs-Isolationsspannung

  (Viso = 3750 Vrms)

 Hohe Kollektor-Emitter-Spannung

  (VCEO = 80V)

 Ansprechzeit

  (tr: typisch, 4 µs bei VCE = 2V, IC = 2 mA, RL = 100Ω)

 Mini-Flat-Gehäuse (2,0-mm-Profil) in Band- und Rollenverpackung

 UL-zugelassen

 CSA-zugelassen

 IEC 60747-5-5 zugelassen

 Verfügbare Optionen:

  – IEC 60747-5-5 Zulassungen (060)

Anwendungen

 E/A-Schnittstellen für Computer

 Systemgeräte, Messinstrumente

 Signalübertragung zwischen Schaltungen mit unterschiedlichen Potentialen und Impedanzen

 Rückkopplungsschaltung in der Stromversorgung

Beschreibung

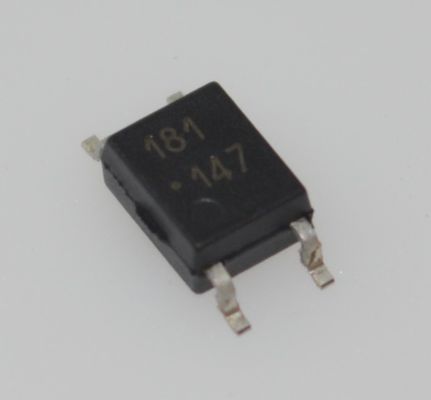

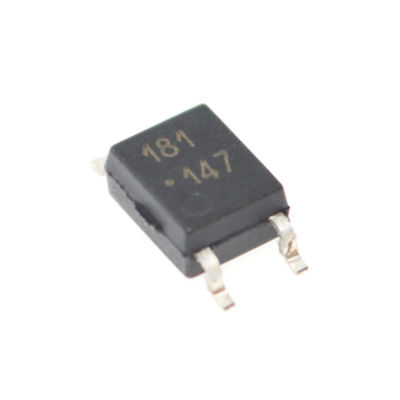

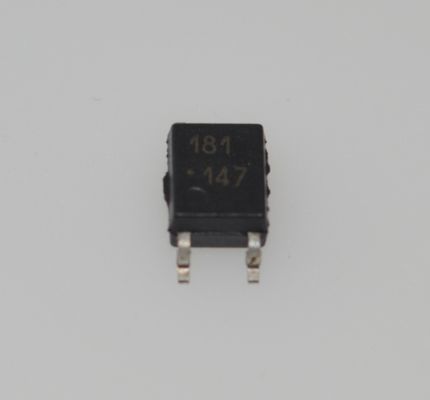

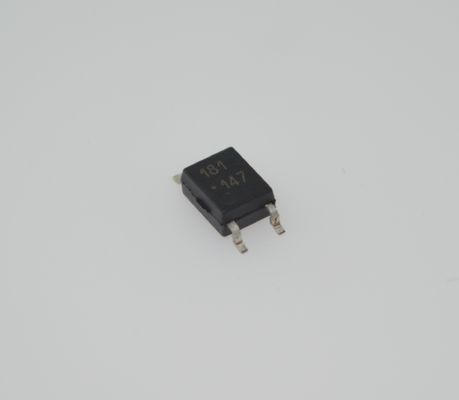

Der Broadcomandreg; HCPL-181 enthält eine Leuchtdiode, die optisch mit einem Fototransistor gekoppelt ist. Er ist in einem 4-Pin-Mini-Flat-SMD-Gehäuse mit einem 2,0-mm-Profil verpackt. Die geringe Abmessung dieses Produkts ermöglicht erhebliche Platzersparnis. Das Gehäusevolumen ist 30 % kleiner als das des herkömmlichen DIP-Typs. Die Eingangs-Ausgangs-Isolationsspannung beträgt 3750 Vrms. Die Ansprechzeit, tr, beträgt typischerweise 4 µs und das minimale CTR beträgt 50 % bei einem Eingangsstrom von 5 mA.

INFORMATIONEN

Zeichnung
