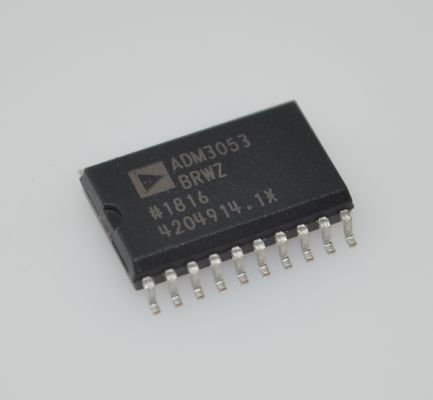

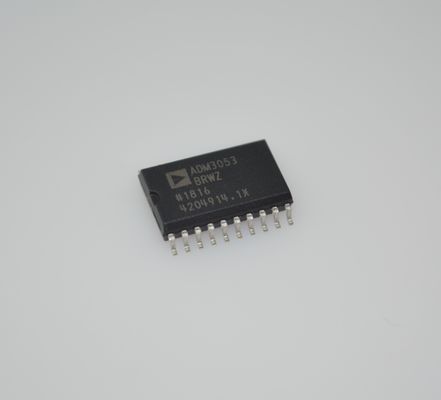

ADM3053BRWZ 5 kV rms isolierter CAN-Transceiver mit integriertem isolierten DC-DC-Wandler, ISO 11898-2, 1 Mbit/s, hoher Gleichtaktstörfestigkeit, SOIC-20-Gehäuse für industrielle Netzwerke und Motorsteuerung

ADM3053BRWZ 5 kV rms isolierter CAN-Transceiver mit integriertem isolierten DC-DC ISO 11898-2 1 Mbit/s High CMTI SOIC-20-Gehäuse für industrielle Netzwerke und Motorsteuerung

andnbsp;

EIGENSCHAFTEN

2,5 kV rms Signal- und Leistungsisolierter CAN-Transceiver

isoPower integrierter isolierter DC-DC-Wandler

5 V Betrieb an VCC

5 V oder 3,3 V Betrieb an VIO

Entspricht dem ISO 11898 Standard

Hohe Datenraten von bis zu 1 Mbit/s

Unversorgte Knoten stören den Bus nicht

Verbinden Sie 110 oder mehr Knoten am Bus

Flankensteuerung zur Reduzierung von EMI

Thermischer Abschalt-Schutz

Hohe Gleichtaktstörfestigkeit: andgt;25 kV/andmu;s

Sicherheits- und Zulassungen

andnbsp; UL-Anerkennung

andnbsp; andnbsp; 2500 V rms für 1 Minute gemäß UL 1577

andnbsp; CSA Component Acceptance Notice 5A

andnbsp; VDE-Konformitätszertifikat

andnbsp; DIN EN 60747-5-2 (VDE 0884 Teil 2): 2003-01

andnbsp; andnbsp; VIORM = 560 V Spitze

Industrieller Betriebstemperaturbereich (andminus;40anddeg;C bis +85anddeg;C)

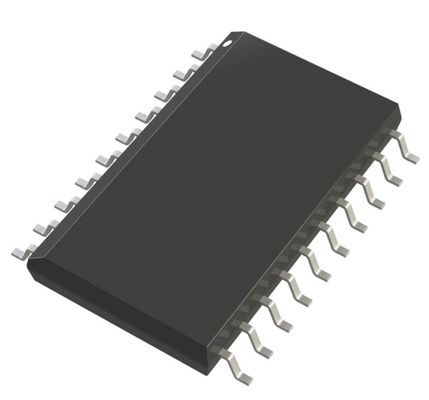

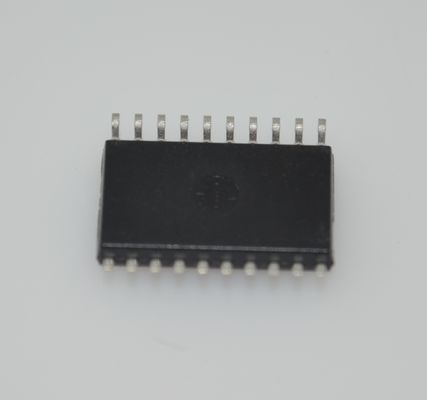

Verfügbar in einem Wide-Body-SOIC-Gehäuse mit 20 Pins

andnbsp;

ANWENDUNGEN

CAN-Datenbusse

Industrielle Feldnetzwerke

andnbsp;

BESCHREIBUNG

Der ADM3053 ist ein isolierter Controller Area Network (CAN) Physical Layer Transceiver mit einem integrierten isolierten DC-DC-Wandler. Der ADM3053 entspricht dem ISO 11898 Standard.

Das Gerät verwendet die iCouplerandreg;-Technologie von Analog Devices, Inc., um einen 2-Kanal-Isolator, einen CAN-Transceiver und den isoPowerandreg; DC-DC-Wandler von Analog Devices in einem einzigen SOIC-Oberflächenmontagegehäuse zu kombinieren. Ein On-Chip-Oszillator gibt ein Paar von Rechteckwellen aus, die einen internen Transformator ansteuern, um isolierte Leistung bereitzustellen. Das Gerät wird von einer einzigen 5-V-Versorgung gespeist, wodurch eine vollständig isolierte CAN-Lösung realisiert wird.

Der ADM3053 erzeugt eine vollständig isolierte Schnittstelle zwischen dem CAN-Protokoll-Controller und dem Physical-Layer-Bus. Er ist in der Lage, mit Datenraten von bis zu 1 Mbit/s zu arbeiten.

Das Gerät verfügt über Strombegrenzungs- und thermische Abschaltfunktionen, um vor Kurzschlüssen am Ausgang zu schützen. Das Bauteil ist vollständig über den industriellen Temperaturbereich spezifiziert und in einem 20-poligen Wide-Body-SOIC-Gehäuse erhältlich.

Der ADM3053 enthält die isoPower-Technologie, die Hochfrequenz-Schaltelemente verwendet, um Leistung durch den Transformator zu übertragen. Besondere Sorgfalt ist beim Leiterplattenlayout (PCB) erforderlich, um die Emissionsstandards zu erfüllen. Informationen zu den Überlegungen zum Board-Layout finden Sie in der Application Note AN-0971, Empfehlungen zur Kontrolle der abgestrahlten Emissionen mit isoPower-Geräten.

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung
