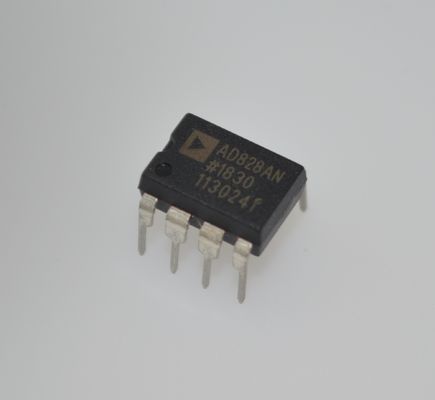

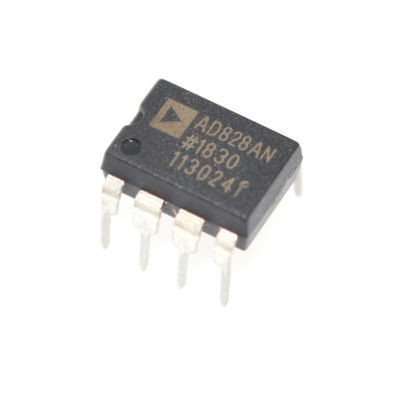

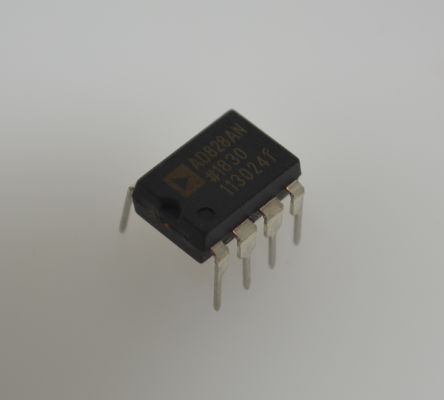

AD828ANZ Dual 50MHz rauscharm Video-Operationsverstärker 1200V/µs Slew Rate 0,02%/0,03° Diff. Gain/Phase Interne Verstärkungswiderstände für Hochgeschwindigkeits-Bildgebung, CCD-Verarbeitung und Ultraschallsysteme

AD828ANZ Dual 50MHz rauscharmen Video-Operationsverstärker 1200V/andmicro;s Slew Rate 0,02%/0,03anddeg; Diff. Gain/Phase Interne Verstärkungseinstellwiderstände für Hochgeschwindigkeits-Bildgebung, CCD-Verarbeitung und Ultraschallsysteme

andnbsp;

MERKMALE

Hervorragende Video-Leistung

andnbsp; Differenzielle Verstärkungs- und Phasenfehler von 0,01 % und 0,05anddeg;

Hohe Geschwindigkeit

andnbsp; 130 MHz 3 dB Bandbreite (G = +2)

andnbsp; 450 V/µs Slew Rate

andnbsp; 80 ns Einschwingzeit auf 0,01 %

Geringe Leistung

andnbsp; 15 mA max. Stromaufnahme

Hohe Ausgangstreiberfähigkeit

andnbsp; 50 mA Mindestausgangsstrom pro Verstärker

andnbsp; Ideal zum Ansteuern von rückterminierten Kabeln

Flexible Stromversorgung

andnbsp; Spezifiziert für +5 V, 5 V und 15 V Betrieb

andnbsp; andplusmn;3,2 V Min. Ausgangshub in eine 150 andOmega; Last (VS = 5 V)

Hervorragende DC-Leistung

andnbsp; 2,0 mV Eingangs-Offsetspannung

Erhältlich in 8-poligem SOIC und 8-poligem Plastic Mini-DIP

andnbsp;

Anwendungen

1: Professionelle Video- und Rundfunkgeräte

Beispiele: Video-Leitungstreiber, Video-Routing-Umschalter, Broadcast-Kamerakanäle, professionelle Video-Capture-Karten.

Grund: Seine außergewöhnlich geringe Differenzverstärkungsfehler (0,02 %) und Differenzphasenfehler (0,03anddeg;) minimieren Farbverzerrungen und gewährleisten so hochauflösende Videosignale, was ein entscheidender Wert in der professionellen Videotechnik ist.

2: Medizinische Bildgebungssysteme

Beispiele: Front-End-Empfangsschaltungen in medizinischen Ultraschallsystemen, tragbare Ultraschallgeräte.

Grund: Die hohe Bandbreite (50 MHz) und die hohe Slew Rate (1200 V/andmicro;s) ermöglichen eine präzise Verstärkung und Übertragung von hochfrequenten Ultraschall-Echosignalen, während seine rauscharmen Eigenschaften dazu beitragen, das Signal-Rausch-Verhältnis und die Klarheit des Bildes zu verbessern.

3: Hochgeschwindigkeits-Datenerfassungssysteme

Beispiele: CCD (Charge-Coupled Device)-SignalverarbeitungKanäle in Bildgebungssystemen, Treibverstärker für Hochgeschwindigkeits-ADCs (Analog-Digital-Wandler), Oszilloskop-Frontends.

Grund: Er kann schnell auf schwache Signale von Sensoren (wie CCDs) reagieren und diese verstärken und sie ohne Beeinträchtigung der Signalintegrität originalgetreu an nachfolgende ADCs weiterleiten.

4: Kommunikations- und HF-Systeme

Beispiele: Zwischenfrequenz (ZF)-Verstärkung, Signalaufbereitung.

Grund: Seine ausreichende Bandbreite und Slew Rate ermöglichen die Verarbeitung von HF-Signalen im ZF-Bereich zur Verstärkung und Pufferung.

andnbsp;

BESCHREIBUNG

Der AD828 ist ein kostengünstiger, dualer Video-Operationsverstärker, der für den Einsatz in Videoanwendungen optimiert ist, die eine Verstärkung von +2 oder mehr und eine hohe Ausgangstreiberfähigkeit erfordern, wie z. B. Kabeltreiber. Aufgrund seiner geringen Leistung und der Einzelspeisungsfunktionalität sowie der hervorragenden differentiellen Verstärkungs- und Phasenfehler ist der AD828 ideal für leistungsempfindliche Anwendungen wie Videokameras und professionelle Videogeräte.

Mit Videospezifikationen wie 0,1 dB Ebenheit bis 40 MHz und geringen differentiellen Verstärkungs- und Phasenfehlern von 0,01 % und 0,05anddeg; sowie 50 mA Ausgangsstrom pro Verstärker ist der AD828 eine ausgezeichnete Wahl für jede Videoanwendung. Die 130 MHz Verstärkungsbandbreite und die 450 V/andmicro;s Slew Rate machen den AD828 in vielen Hochgeschwindigkeitsanwendungen nützlich, darunter Videomonitore, CATV, Farbkopierer, Bildscanner und Faxgeräte.

Der AD828 ist vollständig für den Betrieb mit einer einzelnen 5-V-Stromversorgung und mit Dual-Stromversorgungen von andplusmn;5 V bis andplusmn;15 V spezifiziert. Diese Flexibilität der Stromversorgung, gepaart mit einem sehr geringen Versorgungsstrom von 15 mA und hervorragenden Wechselstromeigenschaften unter allen Stromversorgungsbedingungen, macht den AD828 zur idealen Wahl für viele anspruchsvolle und dennoch leistungsempfindliche Anwendungen.

Der AD828 ist ein Spannungsrückkopplungs-Operationsverstärker, der sich als Verstärkungsstufe (Verstärkung > +2) oder aktiver Filter in Hochgeschwindigkeits- und Videosystemen auszeichnet und eine Einschwingzeit von 45 ns auf 0,1 % bei einer geringen Eingangs-Offsetspannung von 2 mV max. erreicht.

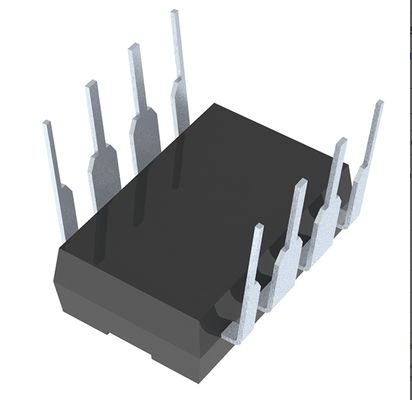

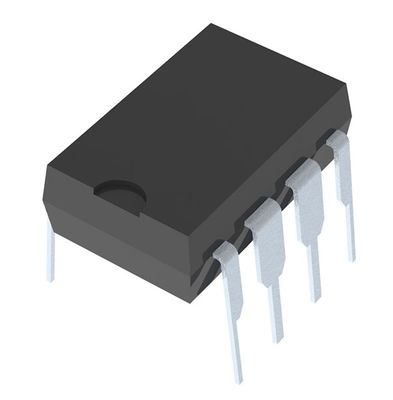

Der AD828 ist in kostengünstigen, kleinen 8-poligen Plastic Mini-DIP- und SOIC-Gehäusen erhältlich.
