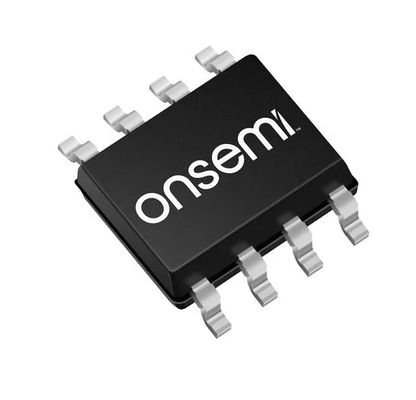

LM393DR2G Dual Comparator Low Power Open-Collector Output Wide 2V-36V Supply ESD Protected Industry Standard Cost-Effective Reliable Performance

LM393DR2G Dual Comparator Low Power Open-Collector Output Wide 2V-36V Supply ESD Protected Industry Standard Cost-Effective Reliable Performance

andnbsp;

Merkmale

andbull; Großer Einzelversorgungsbereich: 2,0 Vdc bis 36 Vdc

andbull; Geteilter Versorgungsbereich: andplusmn;1,0 Vdc bis andplusmn;18 Vdc

andbull; Sehr geringe Stromaufnahme unabhängig von der Versorgungsspannung: 0,4 mA

andbull; Geringer Eingangsvorspannungsstrom: 25 nA

andbull; Geringer Eingangsoffsetstrom: 5,0 nA

andbull; Geringe Eingangs-Offsetspannung: 5,0 mV (max) LM293/393

andbull; Gleichtaktbereich des Eingangs bis zum Massepegel

andbull; Differenzeingangsspannungsbereich gleich der Versorgungsspannung

andbull; Ausgangsspannung kompatibel mit DTL-, ECL-, TTL-, MOS- und CMOS-Logikpegeln

andbull; ESD-Klemmen an den Eingängen erhöhen die Robustheit des Geräts, ohne die Leistung zu beeinträchtigen

andbull; NCV-Präfix für Automobil- und andere Anwendungen, die eindeutige Standort- und Steuerungsänderungsanforderungen erfordern; AEC-Q100-qualifiziert und PPAP-fähig

andbull; Diese Geräte sind Pb-frei, halogenfrei/BFR-frei und RoHS-konform

andnbsp;

Anwendungen

1. Pegelerkennung und -umwandlung

Dank seiner Open-Collector-Ausgangsstruktur kann es leicht eine Umwandlung und Isolierung zwischen verschiedenen Spannungspegeln erreichen und als Brücke zwischen digitalen und analogen Systemen dienen.

Spezifische Anwendungen:Analoge Signal-Schwellenwerterkennung für Mikrocontroller (Arduino, STM32), Umwandlung analoger Signale in digitale Logikpegel (TTL/CMOS), Systemspannungsüberwachung (Über-/Unterspannungsschutz).

2. Schwellenwerterkennung von Sensorsignalen

Dies ist eine seiner Kernanwendungen. Es kann kontinuierliche Sensorsignale mit einer Referenzspannung vergleichen und ein digitales Signal ausgeben, um nachfolgende Aktionen auszulösen, wenn das Signal den Schwellenwert über- oder unterschreitet.

Spezifische Anwendungen:Fotoelektrische Sensoren, Temperaturregelung (Thermostate), Flüssigkeitsstandserkennung, Rauchmelder, Näherungsschalter.

3. Rechteck- und Impulswellen-Erzeugung

Durch die Konfiguration einer positiven Rückkopplung (Schmitt-Trigger-Modus) kann es langsam veränderliche oder verrauschte analoge Signale effektiv in saubere, scharfe digitale Impulse umwandeln und so Immunität gegen Jitter und Rauschen bieten.

Spezifische Anwendungen:Wellenformformung, Erzeugung von Rechteckwellen aus Sinuswellen, Entprellschaltungen, Impulsbreitenmodulations-(PWM)-Erzeugung.

4. Fensterkomparator

Mit beiden Komparatoren im LM393 kann eine Fensterkomparatorschaltung aufgebaut werden, um zu bestimmen, ob eine Signalspannung innerhalb oder außerhalb von zwei voreingestellten Spannungsgrenzen (Fenster) liegt.

Spezifische Anwendungen:Batteriespannungsüberwachung (Überprüfung, ob die Spannung im normalen Bereich liegt), Sicherheitsbereichsüberwachung in der Prozesssteuerung.

5. Geräte mit geringem Stromverbrauch und Batteriebetrieb

Der LM393 arbeitet über einen weiten Spannungsbereich (bis zu 2 V) und hat einen sehr geringen Ruhestromverbrauch, was ihn ideal für stromempfindliche tragbare Geräte macht und die Batterielebensdauer erheblich verlängert.

Spezifische Anwendungen:Fernbedienungen, drahtlose Sensorknoten, tragbare Instrumente, Geräte des Internets der Dinge (IoT).

andnbsp;

Beschreibung

Die LM393-Serie sind duale, unabhängige Präzisionsspannungsvergleicher, die für den Einzel- oder geteilten Versorgungsbetrieb geeignet sind. Diese Geräte sind so konzipiert, dass sie einen Gleichtaktbereich bis zum Massepegel bei Einzelversorgungsbetrieb ermöglichen. Eingangs-Offsetspannungsangaben von bis zu 2,0 mV machen dieses Gerät zu einer ausgezeichneten Wahl für viele Anwendungen in der Unterhaltungselektronik, Automobil- und Industrieelektronik.

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung
