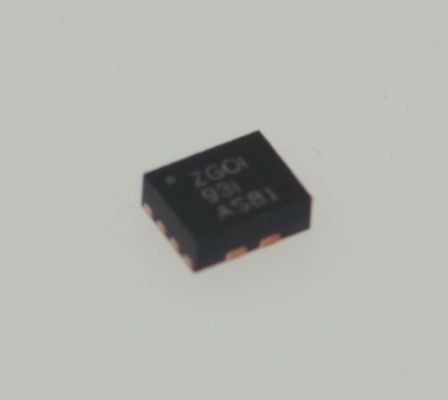

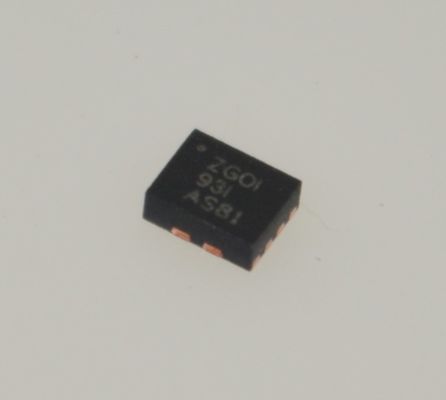

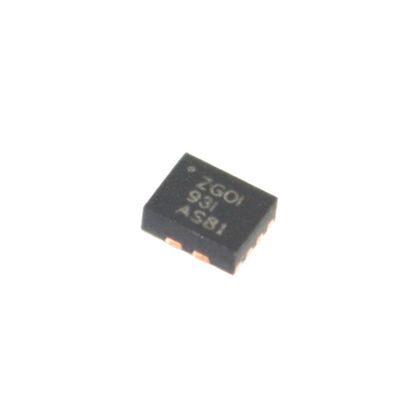

TPS61089RNRR 2.5A Boost Converter 2.5V-12V Input 95% Efficiency Ultra-Compact Low Ripple Programmable Full Protection Wide -40°C to 125°C Range

TPS61089RNRR 2.5A Boost Converter 2.5V-12V Eingang 95% Effizienz Ultra-kompakte Niedrige Welle Programmierbar Vollschutz Breiter -40°C bis 125°C Bereich

undnbsp;

Eigenschaften

undbull; Eingangsspannungsbereich: 2,7 V bis 12 V

Ausgangsspannungsbereich: 4,5 V bis 12,6 V

undbull; Wirkungsgrad von bis zu 90% bei VIN = 3,3 V, VOUT = 9 V und IOUT = 2 A

undbull; Widerstandsprogrammierbare Spitzenstromgrenze von bis zu 10 A für hohe Pulsströme

undbull; verstellbare Schaltfrequenz: 200 kHz bis 2,2 MHz

undbull; 4 ms eingebaute Weichstartzeit

undbull; PFM-Betriebsmodus bei leichter Belastung (TPS61089)

undbull; Zwangsbetriebsmodus PWM bei leichter Belastung (TPS610891)

undbull; Schutz vor interner Ausgangsüberspannung bei 13,2 V

undbull; Zyklus-für-Zyklus-Überstromschutz

undbull; thermische Abschaltung

undbull; 2,00-mm undtimes; 2,50-mm VQFN HotRodandtrade; Paket

undnbsp;

Anwendungen

undBull; Bluetoothhandtrade; Sprecher

und Bull; Schnellladekraftbank

undbull; tragbares POS-Terminal

undnbsp;

Beschreibung

Der TPS61089x ist ein voll integrierter synchroner Boost-Wandler mit einem 19-mandOmega-Hauptstromschalter und einem 27-mandOmega-Gelenkschalter.Das Gerät liefert eine hohe Effizienz und eine geringe Leistung.Die TPS61089x verfügt über einen breiten Eingangsspannungsbereich von 2,7 V bis 12 V, um Anwendungen mit Lithium-Ionen-/Polymerbatterien mit einer oder zwei Zellen zu unterstützen.Der TPS61089x verfügt über eine 7-A-kontinuierliche Schaltstromfähigkeit und liefert eine Ausgangsspannung von bis zu 12.6 V.

Der TPS61089x verwendet eine adaptive, konstante Spitzenstromsteuerung zur Regulierung der Ausgangsspannung.die TPS61089x arbeitet im Modulationsmodus der Pulsbreite (PWM)Bei leichter Belastung arbeitet der TPS61089 im Modulationsmodus der Pulsfrequenz (PFM), um die Effizienz zu verbessern.während der TPS610891 noch im PWM-Modus arbeitet, um Anwendungsprobleme durch niedrige Schaltfrequenz zu vermeiden. Die Schaltfrequenz im PWM-Modus ist von 200 kHz auf 2,2 MHz einstellbar. Der TPS61089x verfügt auch über eine integrierte 4-ms-Soft-Start-Funktion und eine einstellbare Peak-Switch-Strombegrenzungsfunktion.Außerdem, bietet das Gerät einen 13,2-V-Ausgangs-Überspannungsschutz, einen Zyklus-für-Zyklus-Überstromschutz und einen thermischen Abschaltschutz.

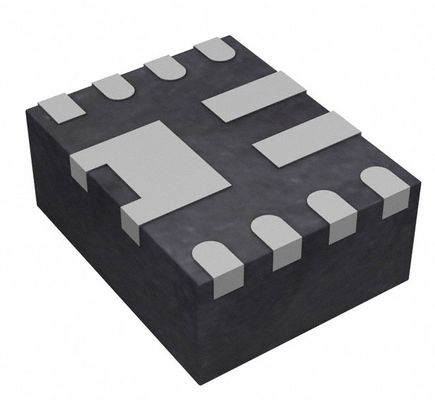

Die TPS61089x ist in einer extrem kompakten Größe von 2,0 mm und 2,5 mm 11-Stift VQFN erhältlich.

undnbsp;

Informationen

undnbsp;

Zeichnung
