TPS61088RHLR 2A High-Power Boost Converter with 2.5V-12V Input 95% Efficiency Ultra-Small QFN Low Noise Programmable Features Integrated Protection and Wide Applications

TPS61088RHLR 2A Hochleistungs-Boost-Wandler mit 2,5 V-12 V Eingang, 95 % Wirkungsgrad, ultra-kleines QFN, rauscharm, programmierbare Funktionen, integrierter Schutz und breite Anwendungen

andnbsp;

Eigenschaften

andbull; 2,7-V- bis 12-V-Eingangsspannungsbereich

andbull; 4,5-V- bis 12,6-V-Ausgangsspannungsbereich

andbull; 10-A-Schaltstrom

andbull; Bis zu 91 % Wirkungsgrad bei VIN = 3,3 V, VOUT = 9 V und IOUT = 3 A

andbull; Modusauswahl zwischen PFM-Modus und erzwungenem PWM-Modus bei geringer Last

andbull; 1,0-andmicro;A Strom in den VIN-Pin während des Herunterfahrens

andbull; Widerstands programmierbare Schaltspitzenstrombegrenzung

andbull; Einstellbare Schaltfrequenz: 200 kHz bis 2,2 MHz

andbull; Programmierbarer Soft-Start

andbull; Ausgangs-Überspannungsschutz bei 13,2 V

andbull; Zyklus-für-Zyklus-Überstromschutz

andbull; Thermische Abschaltung

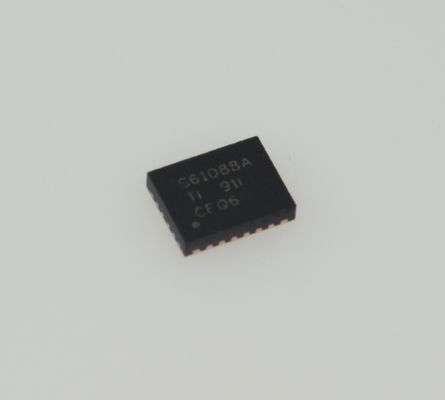

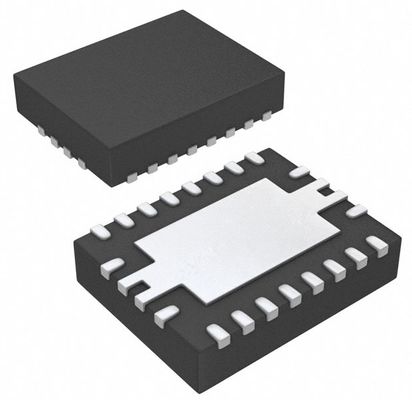

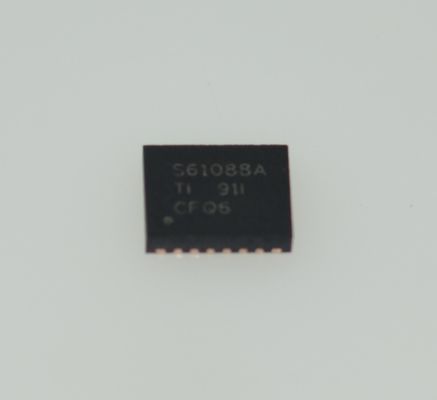

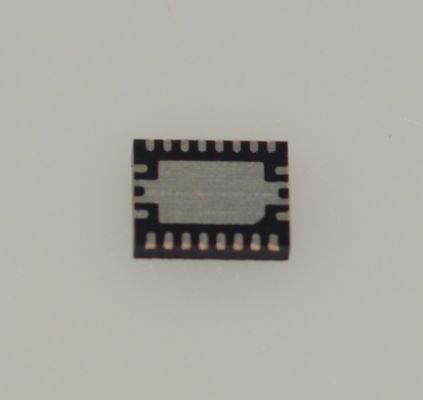

andbull; 4,50 mm andtimes; 3,50 mm 20-Pin-VQFN-Gehäuse

andnbsp;

Anwendungen

andbull; Tragbares POS-Terminal

andbull; Bluetoothandtrade;-Lautsprecher

andbull; E-Zigarette

andbull; Thunderbolt-Schnittstelle

andbull; Schnelllade-Powerbank

andnbsp;

Beschreibung

Der TPS61088 ist ein synchroner Hochleistungs-Boost-Wandler mit vollständig integriertem Design, einem 11-mΩ-Leistungsschalter und einem 13-mΩ-Gleichrichterschalter, um eine hocheffiziente und kleine Lösung in tragbaren Systemen zu bieten. Der TPS61088 hat einen weiten Eingangsspannungsbereich von 2,7 V bis 12 V, um Anwendungen mit Einzelzellen- oder Zwei-Zellen-Lithiumbatterien zu unterstützen. Das Gerät verfügt über eine 10-A-Schaltstromfähigkeit und kann eine Ausgangsspannung von bis zu 12,6 V liefern.

Der TPS61088 verwendet eine adaptive Peak-Current-Control-Topologie mit konstanter Aus-Zeit, um die Ausgangsspannung zu regeln. Bei mittlerer bis hoher Last arbeitet der TPS61088 im Pulsweitenmodulations- (PWM-) Modus. Bei geringer Last hat das Gerät zwei Betriebsarten, die über den MODE-Pin ausgewählt werden. Eine ist der Pulsfrequenzmodulations- (PFM-) Modus zur Verbesserung des Wirkungsgrads, und die andere ist der erzwungene PWM-Modus, um Anwendungsprobleme zu vermeiden, die durch niedrige Schaltfrequenz verursacht werden. Die Schaltfrequenz im PWM-Modus ist einstellbar und reicht von 200 kHz bis 2,2 MHz über einen externen Widerstand. Der TPS61088 implementiert auch eine programmierbare Soft-Start-Funktion und eine einstellbare Schaltspitzenstrombegrenzungsfunktion. Darüber hinaus bietet das Gerät einen 13,2-V-Ausgangs-Überspannungsschutz, einen Zyklus-für-Zyklus-Überstromschutz und einen thermischen Abschalt-Schutz.

Der TPS61088 ist in einem 4,50 mm andtimes; 3,50 mm 20-Pin-VQFN-Gehäuse erhältlich.

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung
