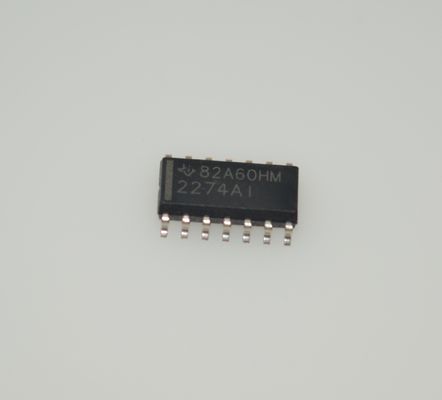

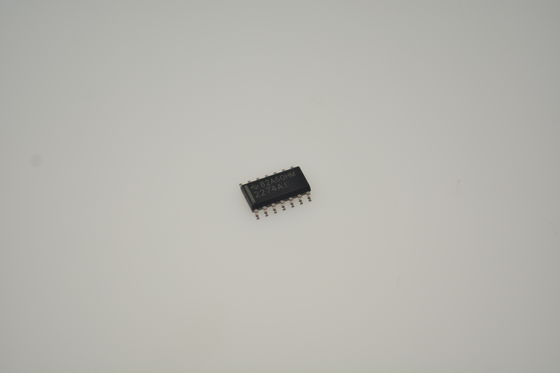

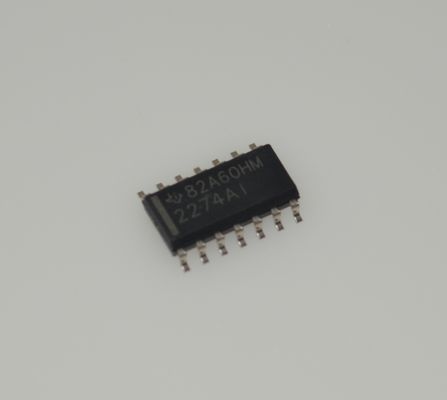

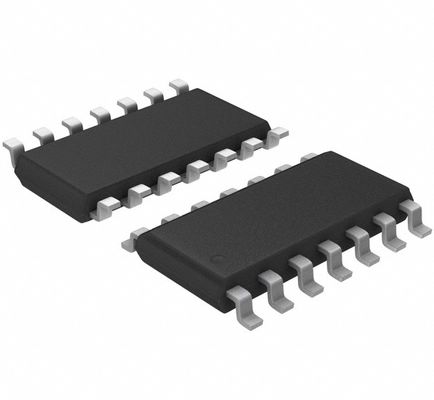

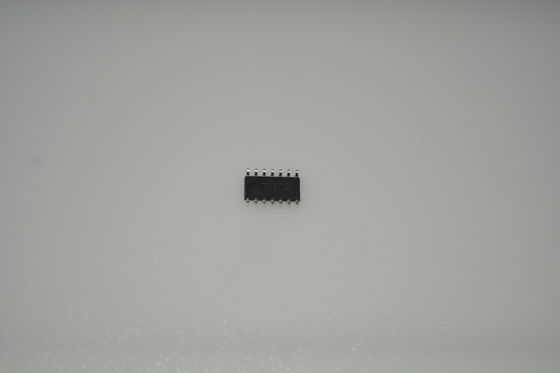

TLC2274AIDR Quad Rail-to-Rail Op Amp with 2.2MHz Bandwidth 3.6V/µs Slew Rate 3V to 16V Supply Low Noise Low Input Bias High Output Drive SOIC-14 Package and Extended Temperature Range

TLC2274AIDR Quad Rail-to-Rail Operationsverstärker mit 2,2 MHz Bandbreite, 3,6 V/µs Anstiegsrate, 3 V bis 16 V Versorgung, geringem Rauschen, geringem Eingangsvorspannungsstrom, hohem Ausgangstreiber, SOIC-14-Gehäuse und erweitertem Temperaturbereich

andnbsp;

Eigenschaften

andbull; Ausgangshub umfasst beide Versorgungsschienen

andbull; Geringes Rauschen: 9 nV/√(Hz) typisch bei f = 1 kHz

andbull; Geringer Eingangsvorspannungsstrom: 1 pA typisch

andbull; Vollständig spezifiziert für Einzel- und geteilte Betriebsspannung

andbull; Gleichtakt-Eingangsspannungsbereich umfasst negative Schiene

andbull; Hohe Verstärkungsbandbreite: 2,2 MHz typisch

andbull; Hohe Anstiegsrate: 3,6 V/µs typisch

andbull; Geringe Eingangs-Offsetspannung: 950 µV Maximum bei TA = 25°C

andbull; Makromodell enthalten

andbull; Leistungsverbesserungen für den TLC272 und TLC274

andbull; Erhältlich in Q-Temp Automotive

andnbsp;

Anwendungen

andbull; Weiße Ware (Kühlschränke, Waschmaschinen)

andbull; Handgehaltene Überwachungssysteme

andbull; Konfigurationskontrolle und Druckunterstützung

andbull; Wandler-Schnittstellen

andbull; Batteriebetriebene Anwendungen

andnbsp;

Beschreibung

Die TLC2272 und TLC2274 sind duale und quadrupel Operationsverstärker von Texas Instruments. Beide Geräte weisen eine Rail-to-Rail-Ausgangsleistung für einen erhöhten Dynamikbereich in Einzel- oder geteilten Betriebsspannungsanwendungen auf. Die TLC227x-Familie bietet 2 MHz Bandbreite und 3 V/µs Anstiegsrate für Anwendungen mit höherer Geschwindigkeit. Diese Geräte bieten eine vergleichbare AC-Leistung und haben gleichzeitig ein besseres Rauschen, eine bessere Eingangs-Offsetspannung und eine geringere Verlustleistung als bestehende CMOS-Operationsverstärker. Der TLC227x hat eine Rauschspannung von 9 nV/√(Hz), zweimal niedriger als bei konkurrierenden Lösungen.

Die TLC227x-Gerätefamilie, die eine hohe Eingangsimpedanz und geringes Rauschen aufweist, eignet sich hervorragend für die Kleinsignalaufbereitung für hochohmige Quellen wie piezoelektrische Wandler. Aufgrund der Mikroleistungsverluste eignen sich diese Geräte gut für handgehaltene Überwachungs- und Fernmessanwendungen. Darüber hinaus macht die Rail-to-Rail-Ausgangsfunktion mit Einzel- oder geteilten Betriebsspannungen diese Familie zu einer guten Wahl für die Schnittstelle zu Analog-Digital-Wandlern (ADCs). Für Präzisionsanwendungen ist die TLC227xA-Familie mit einer maximalen Eingangs-Offsetspannung von 950 µV erhältlich. Diese Familie ist bei 5 V und ±5 V vollständig charakterisiert.

Die TLC227x sind auch hervorragende Upgrades für den TLC27x in Standarddesigns. Sie bieten einen erhöhten Ausgangsdynamikbereich, eine geringere Rauschspannung und eine geringere Eingangs-Offsetspannung. Dieser erweiterte Funktionsumfang ermöglicht den Einsatz in einer breiteren Palette von Anwendungen. Für Anwendungen, die einen höheren Ausgangstreiber und einen größeren Eingangsspannungsbereich erfordern, siehe die Geräte TLV2432 und TLV2442.

Wenn das Design einzelne Verstärker erfordert, siehe die Familie TLV2211, TLV2221 und TLV2231. Diese Geräte sind einzelne Rail-to-Rail-Operationsverstärker im SOT-23-Gehäuse. Ihre geringe Größe und der geringe Stromverbrauch machen sie ideal für Geräte mit hoher Dichte und Batteriebetrieb.
