STM8L052R8T6 The Ultimate Ultra-Low-Power 8-bit MCU with 64KB Flash 8KB RAM Advanced Peripherals LCD AES ADC DAC and Extended Temperature Range for Robust Cost-Sensitive Applications

STM8L052R8T6 Der ultimative Ultra-Low-Power 8-Bit MCU mit 64KB Flash, 8KB RAM, erweiterten Peripheriegeräten, LCD, AES, ADC, DAC und erweitertem Temperaturbereich für robuste, kostensensitive Anwendungen

andnbsp;

Merkmale

andbull; Betriebsbedingungen

andnbsp; andndash; Betriebsspannung: 1,8 V bis 3,6 V

andnbsp; andndash; Temperaturbereich: -40 °C bis 85 °C

andbull; Low-Power-Funktionen

andnbsp; andndash; 5 Low-Power-Modi: Wait, Low Power Run (5,9 µA), Low Power Wait (3 µA), Active-Halt mit vollem RTC (1,4 µA), Halt (400 nA)

andnbsp; andndash; Dynamischer Stromverbrauch: 200 µA/MHz + 330 µA

andnbsp; andndash; Ultra-geringe Leckage pro I/O: 50 nA

andnbsp; andndash; Schnelles Aufwachen aus dem Halt: 4,7 µs

andbull; Erweiterter STM8-Kern

andnbsp; andndash; Harvard-Architektur und 3-Stufen-Pipeline

andnbsp; andndash; Max. Frequenz 16 MHz, 16 CISC MIPS Spitze

andnbsp; andndash; Bis zu 40 externe Interrupt-Quellen

andbull; Reset- und Spannungsmanagement

andnbsp; andndash; Low-Power, ultra-sicherer BOR-Reset mit 5 programmierbaren Schwellenwerten

andnbsp; andndash; Ultra-Low-Power POR/PDR

andnbsp; andndash; Programmierbarer Spannungsmessdetektor (PVD)

andbull; Taktmanagement

andnbsp; andndash; 32 kHz und 1 bis 16 MHz Kristalloszillatoren

andnbsp; andndash; Interner, werkseitig getrimmter 16 MHz RC

andnbsp; andndash; 38 kHz Low-Consumption RC

andnbsp; andndash; Clock Security System

andbull; Low-Power RTC

andnbsp; andndash; BCD-Kalender mit Alarm-Interrupt

andnbsp; andndash; Digitale Kalibrierung mit +/- 0,5 ppm Genauigkeit

andnbsp; andndash; Erweiterte Manipulationserkennung

andbull; LCD: 8x24 oder 4x28 mit Step-Up-Wandler

andbull; Speicher

andnbsp; andndash; 64 KB Flash-Programmspeicher und 256 Bytes Daten-EEPROM mit ECC, RWW

andnbsp; andndash; Flexible Lese- und Schreibschutzmodi

andnbsp; andndash; 4 KB RAM

andbull; DMA

andnbsp; andndash; 4 Kanäle unterstützen ADC, SPIs, I2C, USARTs, Timer

andnbsp; andndash; 1 Kanal für Memory-to-Memory

andbull; 12-Bit ADC bis zu 1 Msps/27 Kanäle

andnbsp; andndash; Interne Referenzspannung

andbull; Timer

andnbsp; andndash; Drei 16-Bit-Timer mit 2 Kanälen (verwendet als IC, OC, PWM), Quadratur-Encoder

andnbsp; andndash; Ein 16-Bit-Advanced-Control-Timer mit 3 Kanälen, der die Motorsteuerung unterstützt

andnbsp; andndash; Ein 8-Bit-Timer mit 7-Bit-Prescaler

andnbsp; andndash; 2 Watchdogs: 1 Window, 1 Independent

andnbsp; andndash; Beeper-Timer mit 1, 2 oder 4 kHz Frequenzen

andnbsp;

Anwendungen

1: Konsumerelektronik & Körperpflegegeräte

Anwendungsbeispiele:Elektrische Zahnbürsten, Rasierer, elektronische Waagen, Smartwatches/Bänder (frühe oder einfache Modelle), Schönheitsgeräte, Fernbedienungen, Spielzeug.

Grund:Diese Geräte werden typischerweise mit Batterien betrieben und benötigen extrem niedrigen Standby-Strom, um die Batterielebensdauer zu verlängern. Ihre funktionale Komplexität

kann vom 8-Bit-Kern und dem On-Chip-64KB-Flash/4KB-RAM angemessen bewältigt werden.

2: Industrielle Sensoren & Automatisierung

Anwendungsbeispiele:Temperatur-/Feuchtigkeits-/Drucksensoren, Datenlogger, Alarme, Näherungsdetektoren, Handheld-Instrumente (z. B. Multimeter, Entfernungsmesser).

Grund:Der eingebaute 12-Bit-ADC und DAC kann analoge Sensorsignale effizient verarbeiten. Die Ultra-Low-Power-Funktion ermöglicht es diesen Sensorknoten, über lange Zeiträume im Feld oder an schwer zugänglichen Orten zu arbeiten. Dererweiterte Temperaturbereich (-40 °C bis +125 °C)gewährleistet Zuverlässigkeit in rauen Industrieumgebungen.

3: Medizinische & Gesundheitsüberwachung

Anwendungsbeispiele:Tragbare medizinische Geräte, Blutzuckermessgeräte, Blutdruckmessgeräte, Pulsoximeter, medizinische Einwegsensoren.

Grund:Extrem empfindlich gegenüber Stromverbrauch, erfordert Geräte, die sofort einsatzbereit sind oder eine Langzeitüberwachung ermöglichen. Die On-Chip-Analogperipherie (ADC, DAC, Komparator) kann direkt an Biosensoren angeschlossen werden, wodurch externe Komponenten und Kosten reduziert und miniaturisierte Designs ermöglicht werden.

4: Smart Metering & Fernsteuerung

Anwendungsbeispiele:Wasserzähler, Gaszähler, Wärmezähler, Smart-Home-Sensoren (Tür-/Fensterkontakte, Temperatur-/Feuchtigkeitssensoren), drahtlose Fernbedienungsventile.

Grund:Dies ist ein klassisches Anwendungsszenario für die STM8L-Serie. Diese Geräte benötigen eineBatterielebensdauer von Jahren oder sogar Jahrzehnten. Die Ultra-Low-Power-Modi des STM8L (Halt, Active-Halt) sind entscheidend. Sie werden oft mit Low-Power-Funkmodulen wie Sub-1GHz oder LoRa kombiniert, um IoT-Endknoten zu bilden.

5: PC-Peripheriegeräte & Zubehör

Anwendungsbeispiele:Drahtlose Tastatur-/Maus-Empfänger, USB-Dongles, Gamecontroller.

Grund:Stromempfindlich, müssen schnell aus dem Schlaf aufwachen und unterliegen strengen Kostenkontrollen.

andnbsp;

Beschreibung

Die High-Density-Value-Line-Geräte STM8L05xxx sind Mitglieder der STM8L Ultra-Low-Power-8-Bit-Familie.

Die Value-Line-STM8L05xxx-Ultra-Low-Power-Familie verfügt über den erweiterten STM8-CPU-Kern, der eine erhöhte Rechenleistung (bis zu 16 MIPS bei 16 MHz) bietet und gleichzeitig die Vorteile einer CISC-Architektur mit verbesserter Codedichte, einem linearen 24-Bit-Adressraum und einer für Low-Power-Operationen optimierten Architektur beibehält.

Die Familie umfasst ein integriertes Debug-Modul mit einer Hardwareschnittstelle (SWIM), das ein nicht-intrusives In-Application-Debugging und ultraschnelles Flash-Programming ermöglicht.

High-Density-Value-Line-Mikrocontroller STM8L05xxx verfügen über integrierte Daten-EEPROM und Low-Power-, Low-Voltage-, Single-Supply-Program-Flash-Speicher.

Alle Geräte bieten einen 12-Bit-ADC, eine Echtzeituhr, vier 16-Bit-Timer, einen 8-Bit-Timer sowie Standardschnittstellen wie zwei SPIs, I2C, drei USARTs und 8x24- oder 4x28-Segment-LCD. Das 8x24- oder 4x28-Segment-LCD ist in der High-Density-Value-Line STM8L05xxx verfügbar.

Die STM8L05xxx-Familie arbeitet von 1,8 V bis 3,6 V und ist im Temperaturbereich von -40 bis +85 °C erhältlich.

Das modulare Design des Peripheriesatzes ermöglicht es, die gleichen Peripheriegeräte in verschiedenen ST-Mikrocontroller-Familien, einschließlich 32-Bit-Familien, zu finden. Dies macht den Übergang zu einer anderen Familie sehr einfach und wird durch die Verwendung eines gemeinsamen Satzes von Entwicklungswerkzeugen noch vereinfacht.

Alle Value-Line-STM8L-Ultra-Low-Power-Produkte basieren auf derselben Architektur mit derselben Speicherzuordnung und einem kohärenten Pinout.

andnbsp;

INFORMATIONEN

andnbsp;

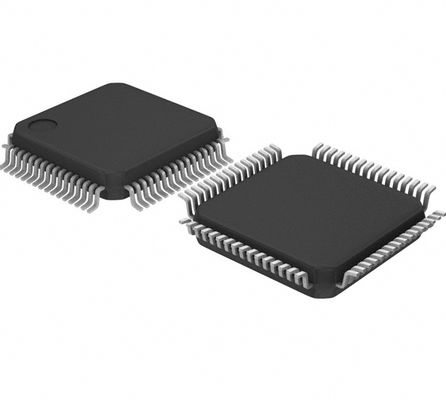

Zeichnung
