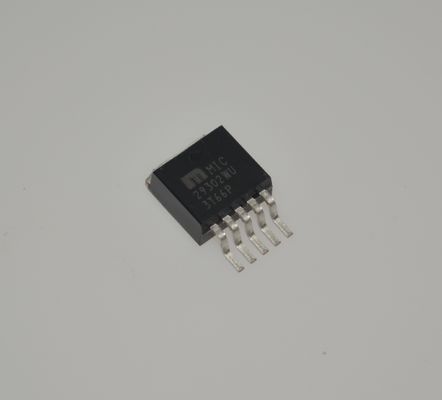

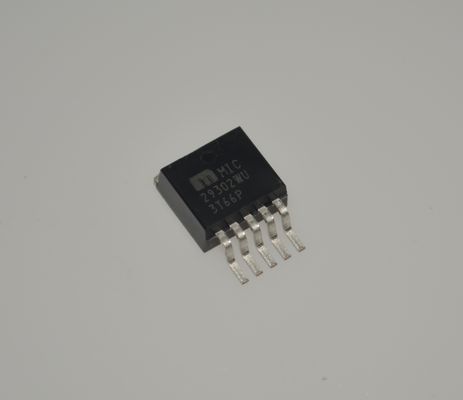

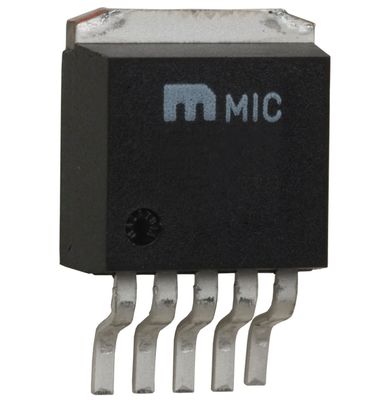

MIC29302WU 3A Ultra-Low Dropout Voltage Regulator with High PSRR Error Flag Adjustable Output Thermal and Current Protection for Demanding Industrial and Automotive Systems

MIC29302WU 3A Ultra-Low Dropout-Spannungsregler mit hohem PSRR, Fehlerflag, einstellbarem Ausgang, thermischem und Stromschutz für anspruchsvolle Industrie- und Automobilsysteme

andnbsp;

Eigenschaften

andbull; Hohe Strombelastbarkeit:

andnbsp; - MIC29150/29151/29152/29153: 1,5A

andnbsp; - MIC29300/29301/29302/29303: 3A

andnbsp; - MIC29500/29501/29502/29503: 5A

andnbsp; - MIC29751/29752: 7,5A

andbull; Geringe Dropout-Spannung

andbull; Geringer Ruhestrom

andbull; Genaue 1% garantierte Toleranz

andbull; Extrem schnelles Einschwingverhalten

andbull; Verpolschutz und andldquo;Load Dumpandrdquo;-Schutz

andbull; Zero-Current-Shutdown-Modus (5-Pin-Versionen)

andbull; Fehlerflag signalisiert Ausgang außerhalb der Regelung (5-Pin-Versionen)

andbull; Auch für kleinere Lasten mit branchenführenden Leistungsspezifikationen charakterisiert

andbull; Festspannungs- und einstellbare Versionen

andnbsp;

Anwendungen

andbull; Batteriebetriebene Geräte

andbull; Hocheffiziente Green-Computer-Systeme

andbull; Automobilelektronik

andbull; Hocheffiziente lineare Netzteile

andbull; Hocheffizienter Post-Regler für Schaltnetzteile

andnbsp;

Allgemeine Beschreibung

Die MIC2915x/2930x/2950x/2975x sind Hochstrom-, hochgenaue Low-Dropout-Spannungsregler. Unter Verwendung des proprietären Super-andbeta;eta-PNP-Prozesses von Microchip mit einem PNP-Passelement weisen diese Regler typische Dropout-Spannungen von 350 mV bis 425 mV (Volllast) und einen sehr geringen Ruhestrom auf. Diese Regler sind für hohe Stromlasten ausgelegt und finden auch Anwendung in Systemen mit geringerem Strombedarf, die extrem niedrige Dropout-Spannungen erfordern, wo ihre winzigen Dropout-Spannungs- und Ruhestromwerte wichtige Eigenschaften sind.

Die MIC2915x/2930x/2950x/2975x sind vollständig gegen Überstromfehler, verpolte Eingangsspannung, verpolte Anschlussbelegung, Übertemperatur und positive und negative Transienten-Spannungsspitzen geschützt. Fünfpolige Festspannungsversionen verfügen über eine Logikpegel-EIN/AUS-Steuerung und ein Fehlerflag, das signalisiert, wenn der Ausgang aus der Regelung fällt. Zu den markierten Zuständen gehören niedrige Eingangsspannung (Dropout), Ausgangsstrombegrenzung, Übertemperaturschutz und extrem hohe Spannungsspitzen am Eingang.

Bei den MIC29xx1 und MIC29xx2 kann der ENABLE-Pin an VIN angeschlossen werden, wenn er nicht für die EIN/AUS-Steuerung benötigt wird. Die MIC2915x/2930x/2950x sind in 3-poligen und 5-poligen TO-220- und oberflächenmontierbaren TO-263 (D2Pak)-Gehäusen erhältlich. Die MIC2975x 7,5A-Regler sind in einem 5-poligen TO-247-Gehäuse erhältlich. Der einstellbare 1,5A-Ausgang MIC29152 ist in einem 5-poligen Power-D-Pak (TO-252)-Gehäuse erhältlich.

Für Anwendungen mit einer Eingangsspannung von 6 V oder weniger siehe MIC37xxx LDOs.

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung
