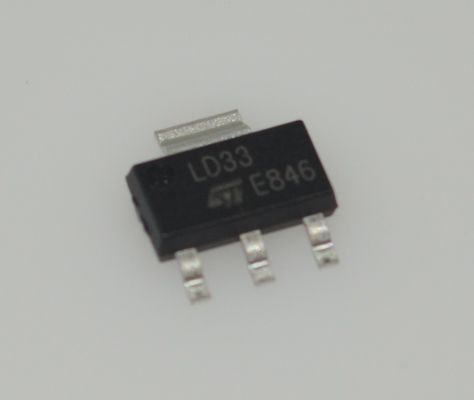

LD1117S33CTR 3,3V LDO-Spannungsregler mit 1A Ausgang, geringer Spannungsabfall, hohe Genauigkeit, Überstrom- and Thermalschutz, stabil mit Keramikkondensatoren, SOT-223-Gehäuse

LD1117S33CTR 3,3V LDO-Spannungsregler mit 1A Ausgang, geringer Spannungsabfall, hohe Genauigkeit, Überstrom- und Übertemperaturschutz, stabil mit Keramikkondensatoren, SOT-223-Gehäuse

andnbsp;

Eigenschaften

andbull; Geringe Dropout-Spannung (1 V typ.)

andbull; Ausgangsstrom bis zu 800 mA SO-8

andbull; Feste Ausgangsspannung von: 1,2 V, 1,8 V, 2,5 V, 3,3 V, 5,0 V

andbull; Einstellbare Version verfügbar (VREF = 1,25 V)

andbull; Interner Strom- und Thermobegrenzer

andbull; Erhältlich in andplusmn; 1 % (bei 25 anddeg;C) und 2 % im vollen Temperaturbereich

andbull; Versorgungsspannungsunterdrückung: 75 dB (typ.)

andnbsp;

Anwendungen

1. Unterhaltungselektronik

Smart-Home-Geräte: Wie z. B. Wi-Fi-Smart-Stecker, Sensoren, Fernbedienungen usw., die zur Stromversorgung des Haupt-MCUs und der Sensormodule verwendet werden.

Tragbare Geräte: Wie z. B. MP3-Player, digitale Bilderrahmen, Handventilatoren usw., für die Spannungsumwandlung und -regelung für nachgeschaltete Schaltkreise.

Computerperipheriegeräte: Wie z. B. Zusatzstrom auf Motherboards, USB-Hubs, internen Karten.

2. Kommunikations- und Netzwerkgeräte

Netzwerkmodule: Bereitstellung von Strom für Ethernet-Controller und Wi-Fi-Module der früheren Generation (die oft eine 3,3-V-Versorgung benötigen).

Router/Switches: Bereitstellung von Zusatzstrom für bestimmte Chips auf der Platine.

Optische Module: Wird auch in einigen traditionellen optischen Transceivern verwendet.

3. Industrielle Steuerung und Automatisierung

Industrielle Steuerkarten: Bereitstellung von 3,3 V Strom für Logikschaltungen, MCUs, Operationsverstärker usw. in SPS und Industriesteuerungen.

Sensorschnittstellen: Viele Sensoren (Temperatur, Druck, Feuchtigkeit) arbeiten mit 3,3 V, was den LD1117 zu einer idealen Stromquelle macht.

Mess- und Testgeräte: Stromversorgung von analogen und digitalen Schaltungen in Datenerfassungskarten und -instrumenten.

4. AutomobilelektronikInfotainment-Systeme im Fahrzeug: Stromversorgung von Low-Power-Komponenten in Geräten wie Radios, Navigationssystemen.

Karosseriesteuermodule: Wie z. B. Fenstersteuerungen, Wischersteuerungen und andere ECU-Einheiten, die eine stabile 3,3-V-Versorgung benötigen.

5. Embedded-Systeme und -Projekte

Arduino Shields: Wird häufig auf Shields verwendet, um eine höhere Spannung (z. B. 5 V oder 9 V) auf 3,3 V herunterzuregeln, um 3,3-V-Sensoren oder -Geräte mit Strom zu versorgen.

Raspberry Pi/STM32-Entwicklungskarten: Wird in benutzerdefinierten Erweiterungskarten oder -projekten verwendet, um eine 3,3-V-Stromschiene für externe Komponenten bereitzustellen.

Elektronische DIY-Projekte: Wird in fast jedem Hobby- oder professionellen Projekt verwendet, das eine Abwärtswandlung von Eingängen wie 5 V/6 V/9 V auf 3,3 V erfordert.

andnbsp;

Beschreibung

Der LD1117 ist ein Low-Drop-Spannungsregler, der bis zu 800 mA Ausgangsstrom liefern kann, auch in einer einstellbaren Version erhältlich (VREF = 1,25 V). Bezüglich der festen Versionen werden folgende Ausgangsspannungen angeboten: 1,2 V, 1,8 V, 2,5 V, 3,3 V und 5,0 V. Das Gerät wird in folgenden Ausführungen geliefert: SOT-223, DPAK, SO-8 und TO-220. Die oberflächenmontierten Gehäuse SOT 223 und DPAK optimieren die thermischen Eigenschaften und bieten sogar eine relevante Platzersparnis. Hohe Effizienz wird durch den NPN-Transistor gewährleistet. Tatsächlich fließt in diesem Fall, im Gegensatz zu einem PNP-Transistor, der Ruhestrom hauptsächlich in die Last. Für die Stabilität wird nur ein sehr üblicher Mindestkondensator von 10 andmicro;F benötigt.

Das On-Chip-Trimming ermöglicht es dem Regler, eine sehr enge Ausgangsspannungstoleranz von andplusmn; 1 % bei 25 anddeg;C zu erreichen. Der einstellbare LD1117 ist pin-kompatibel mit den anderen Standardmodellen. Einstellbare Spannungsregler, die die besseren Leistungen in Bezug auf Drop und Toleranz beibehalten.

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung
