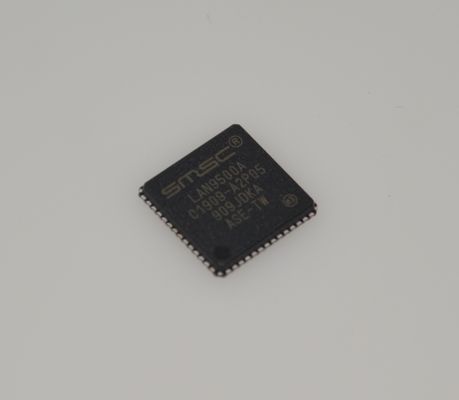

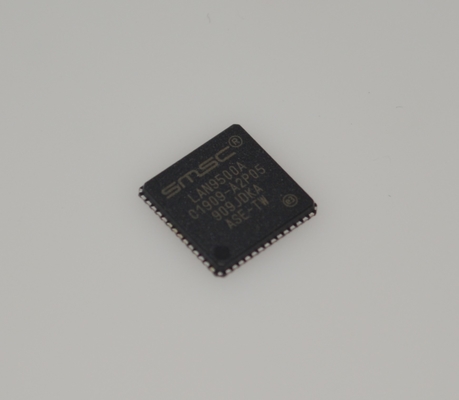

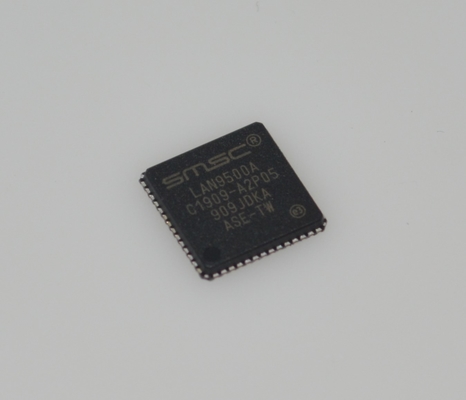

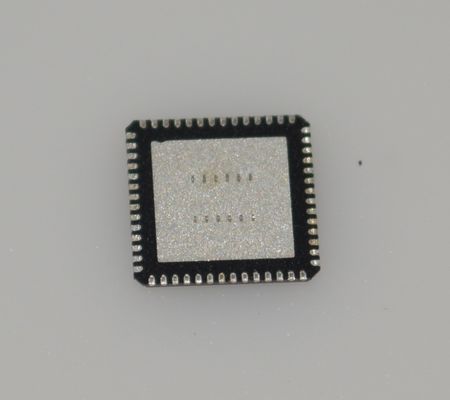

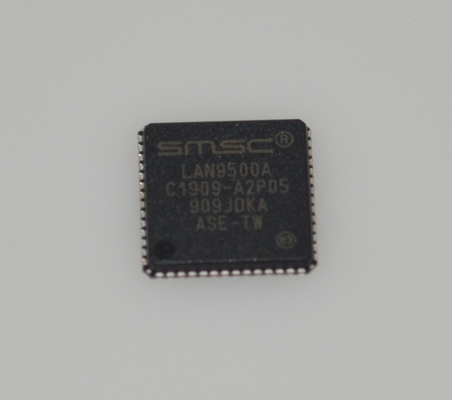

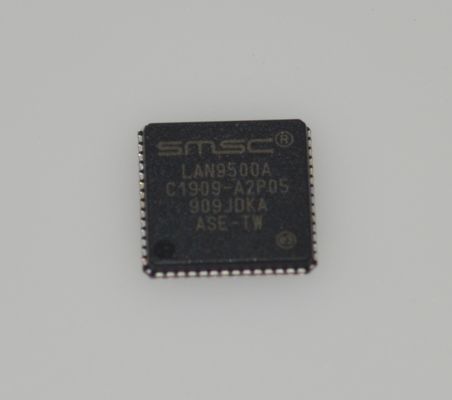

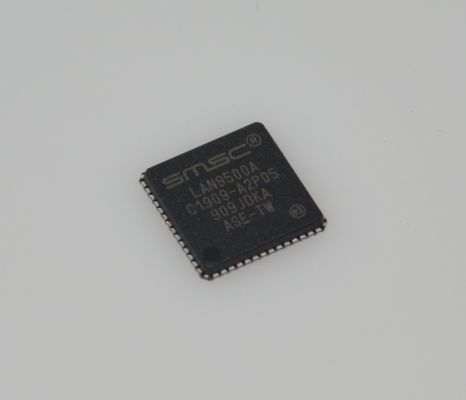

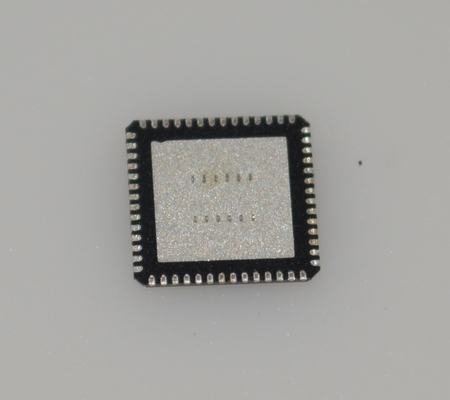

LAN9500A-ABZJ Erweiterter USB 2.0 bis 10/100 Ethernet-Controller mit Hochgeschwindigkeit 480Mbps Integrierte MAC/PHY & EEPROM Ultra-Low Power Industrial Temp Robuste ESD und kompakte 36-Pin QFN für eingebettete Designs

LAN9500A-ABZJ Erweiterter USB 2.0 bis 10/100 Ethernet-Controller mit Hochgeschwindigkeit 480Mbps Integrierte MAC/PHY & EEPROM Ultra-Low Power Industrial Temp Robuste ESD und kompakte 36-Pin QFN für eingebettete Designs

Eigenschaften

• USB-Gerätesteuerung

- Vollständig kompatibel mit Hi.

-Speed Universal Serial Bus Spezifikation Revision 2.0

- Unterstützt HS (480 Mbps) und FS (12 Mbps) Modus

- Vier Endpunkte unterstützt

- Unterstützt herstellerspezifische Befehle

- Integrierte USB 2.0 PHY

- Fernweckung unterstützt

• Hochleistungs-Ethernet-Controller mit 10/100

- Vollkompatibel mit IEEE802.3/802.3u

- Integrierte Ethernet MAC und PHY

- Unterstützung von 10BASE-T und 100BASE-TX

- Voll- und Halbduplex-Unterstützung

- Voll- und Halbduplex-Flussregelung

- Erzeugung und Entfernung der Präambel

- Automatische Erzeugung und Überprüfung von 32-Bit-CRC

- Automatische Auslagerung und Abfertigung der Ladung

- Loop-Back-Modi

- Unterstützung von TCP/UDP/IP/ICMP-Checksum-Offload

•Flexible Adressfiltermodi

Eine 48-Bit-Perfekte Adresse

¢64 mit Hash-Filter gefilterte Multicast-Adressen

¢ Übertragen Sie alle Multicast

¢ Promiskuität

“Umkehrfilterung

¢ Übergeben Sie alle eingehenden Statusberichte

Anwendungen

• Eingebettete Systeme

• Set-Top-Boxen

• PVR

• CE-Geräte

• Netzwerk-Drucker

• USB-Port-Replikatoren

• Standalone USB-zu-Ethernet-Dongles

• Prüfgeräte

• Industrie

Beschreibung

Der LAN9500A-ABZJ ist ein leistungsstarker, hochintegrierter Single-Chip-USB 2.0 bis 10/100 Ethernet-Controller, der für eingebettete Systeme, Netzwerkadapter,und eine Vielzahl von elektronischen Verbrauchergeräten, für die eine drahtgebundene Netzwerkverbindung erforderlich ist.

Der Hauptvorteil dieses Chips liegt in seinerhohe IntegrationEs enthält eine USB 2.0 Hi-Speed-Physikalische Schicht (PHY), eine 10/100 Ethernet-Physikalische Schicht (PHY), einen Ethernet-Medienzugangskontroller (MAC) und ein integriertes EEPROM, alles in einem einzigen Chip.Dieses Design vereinfacht die Peripherie-Schaltungen erheblich, reduziert die Anzahl der externen Komponenten und senkt damit die Gesamtkosten des Systems und den Platzbedarf für Leiterplatten (PCB), während gleichzeitig die Zuverlässigkeit des Designs erhöht wird.

Das LAN9500A unterstützt USB 2.0 "Hi-Speed" Datenübertragungsraten von 480 Mbps, was einen schnellen und reibungslosen Netzwerkdatendurchsatz über die USB-Schnittstelle gewährleistet.extrem geringer StromverbrauchDas Gerät unterstützt außerdem eine erweiterteindustrieller Temperaturbereich(-40°C bis +85°C) und bietet eine robusteeingebetteter ESD-Schutz, so daß es sich in rauen industriellen Umgebungen und anspruchsvollen elektrischen Bedingungen halten und eine hohe Stabilität und Langlebigkeit gewährleisten kann.36-Pin-QFN-PaketOptimierung von Raumbeschränkten Anwendungen.

Informationen

Zeichnung
