INA139NA/3K High-Side-Current-Shunt-Monitor Eigenschaften Hochaugenauigkeit Breite 2,7-36V Versorgung Niedrig 90μV Offset +85°C Bewertungsgrad Fest 3k Verstärkung SC70 Paket Bidirektionale Bedienung und ausgezeichnete Gleichstromleistung

INA139NA/3K High-Side Current Shunt Monitor Merkmale Hohe Genauigkeit Breiter 2,7-36V Versorgung Niedriger 90µV Offset +85°C Bewertung Fester 3k Verstärkung SC70 Gehäuse Bidirektionaler Betrieb und Ausgezeichnete DC-Leistung

Merkmale

• Komplette unipolare High-Side-Strommessschaltung

• Breiter Versorgungs- und Gleichtaktbereich

• INA139: 2,7 V bis 40 V

• INA169: 2,7 V bis 60 V

• Unabhängige Versorgungs- und Eingangs-Gleichtaktspannungen

• Einzelwiderstands-Verstärkungseinstellung

• Niedriger Ruhestrom: 60 µA (typisch)

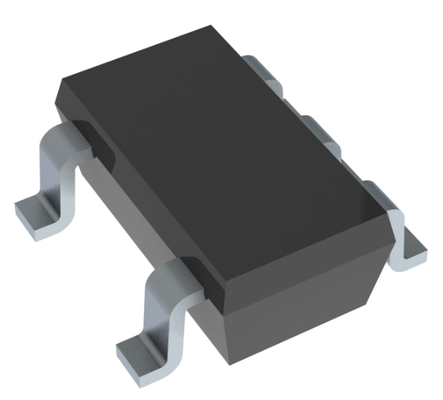

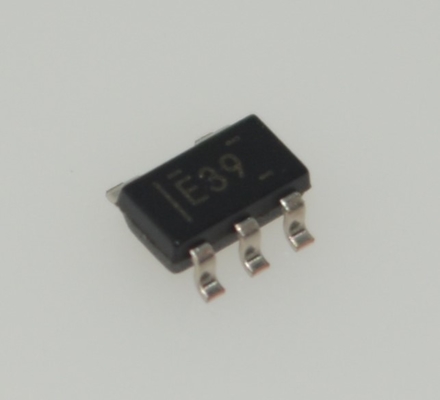

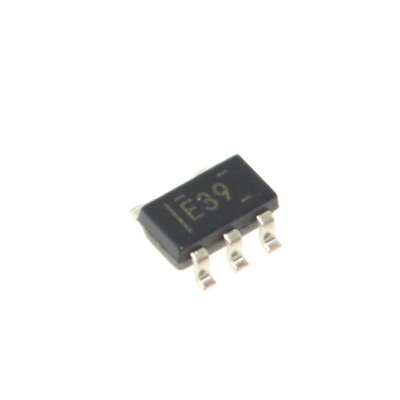

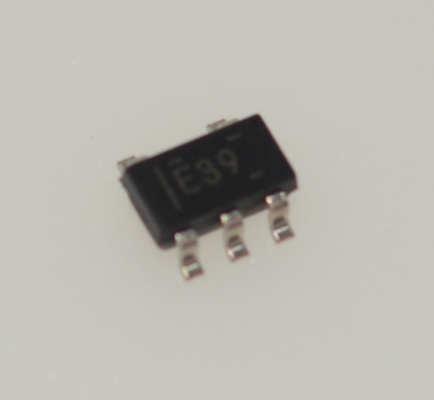

• 5-Pin, SOT-23-Gehäuse

Anwendungen

• Stromshunt-Messung:

  – Automobil, Telefon, Computer

• Tragbare und batteriegestützte Systeme

• Batterieladegeräte

• Energiemanagement

• Mobiltelefone

• Präzisionsstromquelle

Beschreibung

Der INA139 und INA169 sind High-Side, unipolare Stromshunt-Monitore. Ein breiter Eingangs-Gleichtaktspannungsbereich, hohe Geschwindigkeit, geringer Ruhestrom und winzige SOT-23-Gehäuse ermöglichen den Einsatz in einer Vielzahl von Anwendungen.

Eingangs-Gleichtakt- und Versorgungsspannungen sind unabhängig und können von 2,7 V bis 40 V für den INA139 und von 2,7 V bis 60 V für den INA169 reichen. Der Ruhestrom beträgt nur 60 µA, was es ermöglicht, die Stromversorgung mit minimalem Fehler auf beiden Seiten des Strommess-Shunts anzuschließen.

Das Gerät wandelt eine differentielle Eingangsspannung in einen Stromausgang um. Dieser Strom wird mit einem externen Lastwiderstand wieder in eine Spannung umgewandelt, der jede Verstärkung von 1 bis über 100 einstellt. Obwohl für die Stromshunt-Messung konzipiert, lädt die Schaltung zu kreativen Anwendungen in der Messung und Pegelverschiebung ein.

Sowohl der INA139 als auch der INA169 sind in 5-Pin-SOT-23-Gehäusen erhältlich. Das INA139-Gerät ist für den Temperaturbereich von –40°C bis +125°C spezifiziert, und der INA169 ist von –40°C bis +85°C spezifiziert.

INFORMATIONEN

Zeichnung

Unser Vorteil:Telefone, PDAs, Notebook-Computer

• Hochwertige Produkte --- Unsere Angebote sind 100% neu und original, ROHS
• Wettbewerbsfähiger Preis --- Gute Einkaufskanäle mit gutem Preis.
• Professioneller Service --- Strenge Qualitätsprüfung vor dem Versand und perfekter Kundendienst nach dem Kauf.
• Ausreichend Inventar --- Mit der Unterstützung unseres starken Einkaufsteams,
• Schnelle Lieferung --- Wir versenden die Ware innerhalb von 1-3 Werktagen nach Zahlungsbestätigung.

Stellen Sie sicher, dass Sie Ihren Bedarf an allen Arten von Komponenten decken.^_^


Produktliste
Liefern Sie eine Reihe von elektronischen Komponenten, eine vollständige Palette von Halbleitern, aktiven und passiven Komponenten. Wir können Ihnen helfen, alles für die Stückliste der Leiterplatte zu erhalten, kurz gesagt, Sie können hier eine Komplettlösung erhalten,


Die Angebote beinhalten:
Integrierter Schaltkreis, Speicher-ICs, Diode, Transistor, Kondensator, Widerstand, Varistor, Sicherung, Trimmer & Potentiometer, Transformator, Batterie, Kabel, Relais, Schalter, Stecker, Klemmenblock, Kristall & Oszillator, Induktor, Sensor, Transformator, IGBT-Treiber, LED, LCD, Konverter, Leiterplatte (Printed Circuit Board), PCBA (PCB-Baugruppe)

Stark in der Marke:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK usw.
