DAC161P997CISQ/NOPB 16-Bit programmierbarer schleifengespeister 4-20mA DAC Hochpräzision Niedrigleistung Digitale Kalibrierung HART-kompatibel Robust ±40V Fehlerschutz Industrieroboter-Automatisierungslösung

DAC161P997CISQ/NOPB 16-Bit programmierbarer, schleifengespeister 4-20mA DAC, hochpräzise, energiesparend, digitale Kalibrierung, HART-kompatibel, robust und ±40V Fehlerschutz, industrielle Automatisierungslösung

andnbsp;

Eigenschaften

16-Bit Linearität

Single-Wire-Schnittstelle (SWlF) mit Handshake

Digitale Datenübertragung (kein Verlust der Wiedergabetreue)

Pin-programmierbarer Einschaltzustand

Selbstanpassung an die Eingangsdatenrate

Schleifenfehlererkennung und -meldung

Programmierbarer Ausgangsstromfehlerpegel

Keine externen Präzisionskomponenten

Einfache Schnittstelle zum HART-Modulator

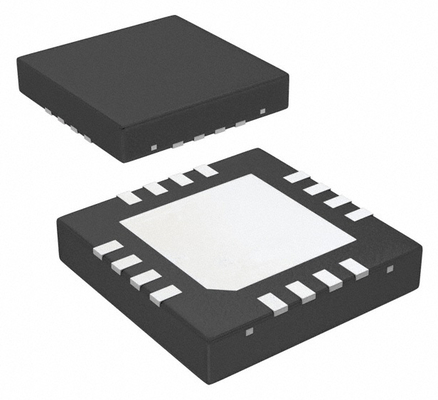

Kleines Gehäuse: WQFN-16 (4 x 4 mm, 0,5 mm Raster)

Wichtige Spezifikationen

andnbsp;andnbsp;-Ausgangsstrom TempCo: 29 ppmFS/anddeg;C (Max)

andnbsp;andnbsp;-Langzeit-Ausgangsstromdrift: 90 ppmFS(TyP)

andnbsp; -INL: 3,3/-2,1 andmu;A(Max)

andnbsp; -Gesamtversorgungsstrom: 190 andmu;A (Max)

andnbsp;

Anwendungen

Zwei-Draht-, 4-20 mA-Stromschleifensender

Industrielle Prozesssteuerung

Aktorsteuerung

Fabrikautomation

Gebäudeautomation
Präzisionsinstrumente

Datenerfassungssysteme
Testsysteme

andnbsp;

Beschreibung

Der DAC161P997 ist ein 16-Bit-Delta-Digital-Analog-Wandler (DAC) für die Übertragung eines analogen Ausgangsstroms über eine Industriestandard-4-20-mA-Stromschleife. Er bietet 16-Bit-Genauigkeit mit einem niedrigen Ausgangsstrom-Temperaturkoeffizienten (29 ppm/°C) und einer hervorragenden Langzeit-Ausgangsstromdrift (90 ppmFS) bei einem Stromverbrauch von weniger als 190 andmu;A.

Die Datenverbindung zum DAC161P997 ist eine Single-Wire-Schnittstelle (SWF), die die Übertragung von Sensordaten im digitalen Format über eine Isolationsgrenze mit einer einzigen Isolationskomponente ermöglicht. Der digitale Eingang des DAC161P997 ist mit Standard-Isolationstransformatoren und Optokopplern kompatibel. Fehlererkennungs- und Handshake-Funktionen innerhalb des SWF-Protokolls gewährleisten eine fehlerfreie Kommunikation über die Isolationsgrenze. Für Anwendungen, bei denen keine Isolation erforderlich ist, stellt der DAC161P997 eine direkte Schnittstelle zu einem Mikrocontroller dar.

Der Schleifentreiber des DAC161P997 stellt eine Schnittstelle zu einem HART-Modulator (Highway Addressable Remote Transducer) dar, wodurch die Einspeisung von FSK-modulierten digitalen Daten in die 4-20-mA-Stromschleife ermöglicht wird. Diese Kombination von Spezifikationen und Funktionen macht den DAC161P997 ideal für 2- und 4-Draht-Industriesender.

Der DAC161P997 ist in einem 16-poligen WQFN-Gehäuse erhältlich und für den erweiterten industriellen Temperaturbereich von -40 °C bis 105 °C spezifiziert.

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung
