ADC12DL3200ACF HF-Sampling ADC 12-Bit Auflösung Dual 3.2GSPS Kanäle 6.4GBaud Rate JESD204B Schnittstelle Mehrbandbetrieb Ultra-Low Power Wide Analog Bandbreite Integrierte digitale Down-Conversion

ADC12DL3200ACF RF-Sampling ADC 12-Bit Auflösung Dual 3,2 GSPS Kanäle 6,4 GBaud Rate JESD204B Schnittstelle Multi-Band Betrieb Ultra-Low Power Breite analoge Bandbreite Integrierte digitale Abwärtswandlung

andnbsp;

Eigenschaften

andbull; ADC-Kern:

andnbsp; andndash; 12-Bit Auflösung

andnbsp; andndash; Bis zu 6,4 GSPS im Einzelkanalmodus

andnbsp; andndash; Bis zu 3,2 GSPS im Dualkanalmodus

andbull; Internes Dithering für niederwertige, hochgradige Harmonische

andbull; Latenzarme LVDS-Schnittstelle:

andnbsp; andndash; Gesamt Latenz:< 10 ns

andnbsp; andndash; Bis zu 48 Datenpaare bei 1,6 Gbit/s

andnbsp; andndash; Vier DDR-Datentakte

andnbsp; andndash; Strobe-Signale vereinfachen die Synchronisation

andbull; Rauschpegel (kein Eingang, VFS = 1,0 VPP-DIFF):

andnbsp; andndash; Dualkanalmodus: andndash;151,1 dBFS/Hz

andnbsp; andndash; Einzelkanalmodus: andndash;154,3 dBFS/Hz

andbull; Gepufferte analoge Eingänge mit VCMI von 0 V:andndash; Analoge Eingangsbandbreite (andndash;3 dB): 8,0 GHzandndash; Nutzbarer Eingangsfrequenzbereich: > 10 GHzandndash; Vollausschlag-Eingangsspannung (VFS, Standard): 0,8 VPP

andbull; Rauschfreie Aperturverzögerungs (TAD)-Anpassung:

andnbsp; andndash; Präzise Abtaststeuerung: 19-fs-Schritt

andnbsp; andndash; Vereinfacht die Synchronisation und das Interleaving

andnbsp; andndash; Temperatur- und spannungsinvariante Verzögerungen

andbull; Benutzerfreundliche Synchronisationsfunktionen:

andnbsp; andndash; Automatische SYSREF-Timing-Kalibrierung

andnbsp; andndash; Zeitstempel für die Markierung von Samples

andbull; Stromverbrauch: 3,15 W

andnbsp;

Anwendungen

andbull; Oszilloskope und Breitband-Digitalisierer

andbull; Elektronische Kriegsführung (SIGINT, ELINT)

andbull; Laufzeit- und LIDAR-Entfernungsmessung

andbull; Mikrowellen-Backhaul

andbull; Automobilradar-Tester

andbull; Spektrometrie

andnbsp;

Beschreibung

Der ADC12DL3200 ist ein RF-Sampling-Analog-Digital-Wandler (ADC) im Gigasample-Bereich, der Eingangsfrequenzen von DC bis über 10 GHz direkt abtasten kann. Im Dualkanalmodus kann der ADC12DL3200 bis zu 3200 MSPS und im Einzelkanalmodus bis zu 6400 MSPS abtasten. Programmierbare Kompromisse bei der Kanalanzahl (Dualkanalmodus) und der Nyquist-Bandbreite (Einzelkanalmodus) ermöglichen die Entwicklung flexibler Hardware, die den Anforderungen sowohl von Anwendungen mit hoher Kanalanzahl als auch von Anwendungen mit großer momentaner Signalbandbreite gerecht wird. Eine Vollausgangs-Eingangsbandbreite (andndash;3 dB) von 8,0 GHz und ein nutzbarer Frequenzbereich ermöglichen die direkte RF-Abtastung von L-Band, S-Band, C-Band und X-Band für frequenzflexible Systeme.

Der ADC12DL3200 verwendet eine latenzarme, differentielle Niederspannungssignalisierung (LVDS)-Schnittstelle für latenzempfindliche Anwendungen oder wenn die Einfachheit von LVDS bevorzugt wird. Die Schnittstelle verwendet bis zu 48 Datenpaare, vier Double-Data-Rate (DDR)-Takte und vier Strobe-Signale, die in vier 12-Bit-Datenbussen angeordnet sind. Die Schnittstelle unterstützt Signalraten von bis zu 1,6 Gbit/s. Strobe-Signale vereinfachen die Synchronisation über Busse und zwischen mehreren Geräten. Der Strobe wird intern erzeugt und kann zu einem deterministischen Zeitpunkt durch den SYSREF-Eingang zurückgesetzt werden. Die Synchronisation mehrerer Geräte wird durch innovative Synchronisationsfunktionen wie die rauschfreie Aperturverzögerungs (TAD)-Anpassung und das SYSREF-Windowing weiter vereinfacht.

andnbsp;

INFORMATIONEN

andnbsp;

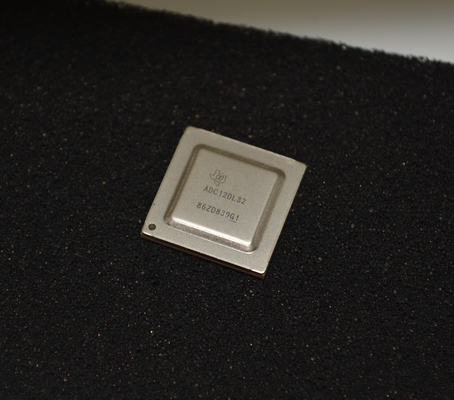

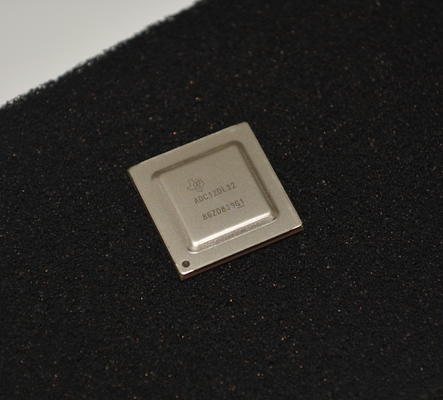

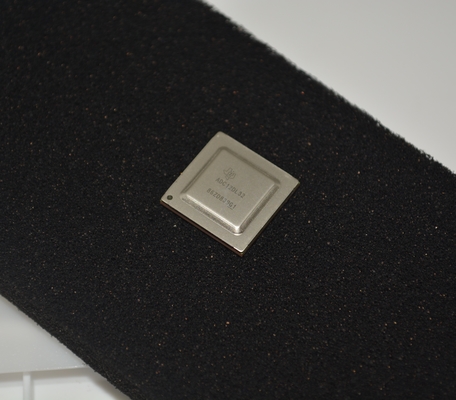

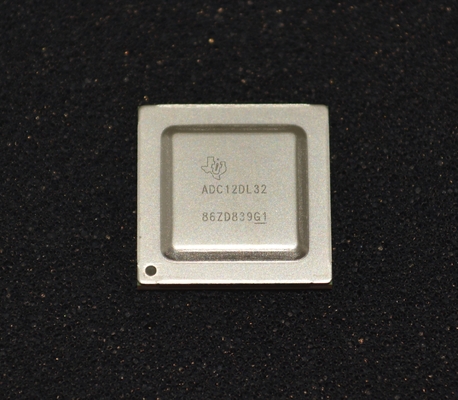

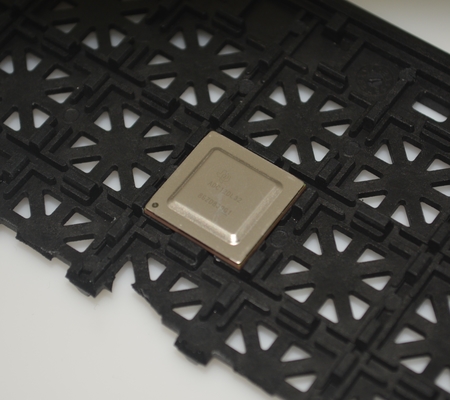

Zeichnung
