TPS62170DSGR Abwärtswandler 3-17V Eingang 1,2A Ausgang Bis zu 95% Wirkungsgrad 1,8V bis 6V Einstellbarer Ausgang 17μA Geringer Ruhestrom Energiesparmodus 100% Tastverhältnis Kleines 2,0x2,0mm WSON-Gehäuse

TPS62170DSGR Abwärtswandler 3-17V Eingang 1,2A Ausgang Bis zu 95% Wirkungsgrad 1,8V bis 6V Einstellbarer Ausgang 17andmu;A Geringer Ruhestrom Energiesparmodus 100% Tastverhältnis Kleines 2,0x2,0mm WSON-Gehäuse

andnbsp;

Eigenschaften

andbull; DCS-Controlandtrade;-Topologie

andbull; Eingangsspannungsbereich von 3V bis 17V

andbull; Bis zu 500 mA Ausgangsstrom

andbull; Einstellbare Ausgangsspannung von 0,9V bis 6V

andbull; Versionen mit fester Ausgangsspannung

andbull; Nahtloser Übergang in den Energiesparmodus

andbull; Typischerweise 17 andmicro;A Ruhestrom

andbull; PowerGood-Ausgang

andbull; 100% Tastverhältnis-Modus

andbull; Kurzschlussschutz

andbull; Übertemperaturschutz

andbull; Pin-zu-Pin-kompatibel mit TPS62160 und TPS62125

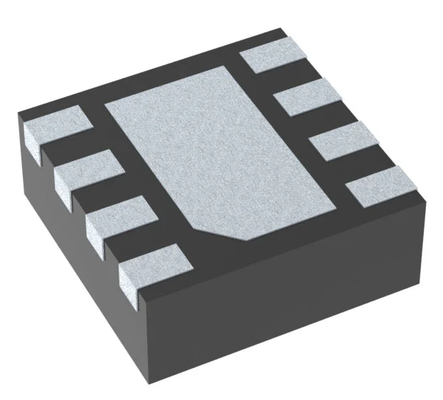

andbull; Erhältlich in einem 2-mmandtimes;2-mm 8-Pin WSON-Gehäuse

andnbsp;

Anwendungen

andbull; Standard 12-V-Schienenversorgungen

andbull; POL-Versorgung von Einzel- oder Mehrfach-Li-Ion-Batterien

andbull; LDO-Ersatz

andbull; Eingebettete Systeme

andbull; Digitalkameras, Video

andbull; Mobile PCs, Tablet-PCs, Modems

andnbsp;

Beschreibung

Die TPS6217x-Gerätefamilie sind einfach zu bedienende synchrone Abwärts-DC-DC-Wandler, die für Anwendungen mit hoher Leistungsdichte optimiert sind. Eine hohe Schaltfrequenz von typischerweise 2,25 MHz ermöglicht die Verwendung kleiner Induktivitäten und bietet eine schnelle Einschwingzeit sowie eine hohe Ausgangsspannungsgenauigkeit durch die Verwendung der DCS-Controlandtrade;-Topologie.

Mit ihrem weiten Eingangsspannungsbereich von 3 V bis 17 V eignen sich die Geräte ideal für Systeme, die entweder von einer Li-Ion-Batterie oder einer anderen Batterie sowie von 12-V-Zwischenleistungsschienen gespeist werden. Sie unterstützen bis zu 0,5 A Dauer-Ausgangsstrom bei Ausgangsspannungen zwischen 0,9 V und 6 V (mit 100 % Tastverhältnis).

Die Power-Sequenzierung ist auch durch Konfiguration der Enable- und Open-Drain-PowerGood-Pins möglich.

Im Energiesparmodus weisen die Geräte einen Ruhestrom von etwa 17 andmicro;A von VIN auf. Der Energiesparmodus, der automatisch und nahtlos aktiviert wird, wenn die Last klein ist, erhält einen hohen Wirkungsgrad über den gesamten Lastbereich. Im Abschaltmodus ist das Gerät ausgeschaltet und der Abschaltstromverbrauch beträgt weniger als 2 andmicro;A.

Das Gerät, erhältlich in einstellbaren und festen Ausgangsspannungsversionen, ist in einem 2-mmandtimes;2-mm 8-Pin WSON-Gehäuse (DSG) erhältlich.

andnbsp;

INFORMATIONEN

andnbsp;

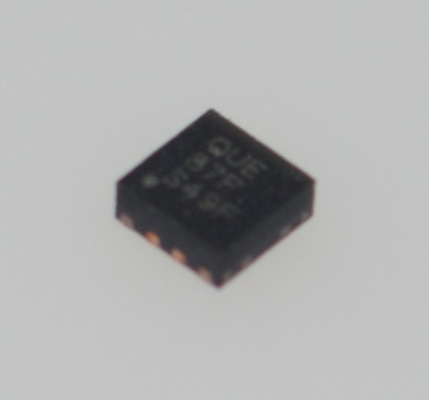

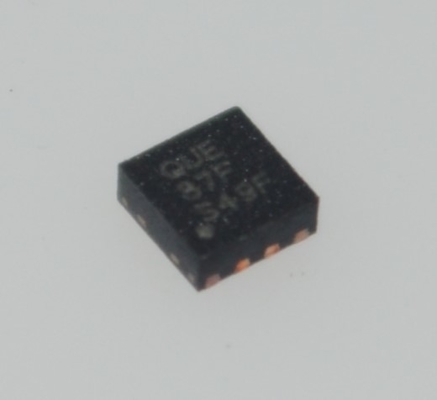

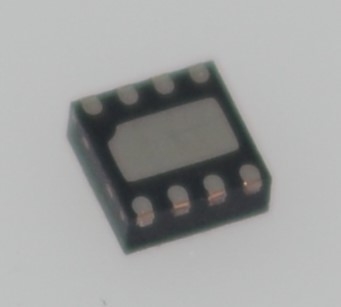

Zeichnung
