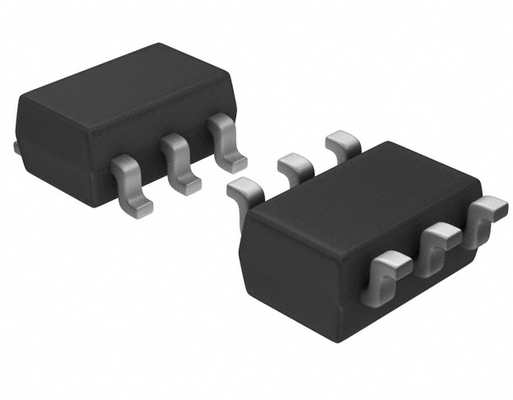

SN74LVC1T45DBVR Einzel-Bit Dual-Supply Spannungspegelwandler mit automatischer Richtungssteuerung 1,65 V bis 5,5 V High Speed Low Power Tiny Package und 32 mA Ausgangsstrom

SN74LVC1T45DBVR Einzel-Bit Dual-Supply-Spannungspegelwandler mit Auto-Richtungssteuerung 1,65 V bis 5,5 V High Speed Low Power Tiny Package und 32 mA Ausgangstreiber

andnbsp;

Eigenschaften

andbull; ESD-Schutz übertrifft JESD 22:

andnbsp; andndash; 2000V Human-Body-Model (A114-A)

andnbsp; andndash; 200V Machine Model (A115-A)

andnbsp; andndash; 1000V Charged-Device Model (C101)

andbull; Verfügbar im Texas Instruments NanoFreeandtrade; Gehäuse

andbull; Vollständig konfigurierbares Dual-Rail-Design ermöglicht es jedem Port, über den gesamten 1,65 V bis 5,5 V Stromversorgungsbereich zu arbeiten

andbull; VCC-Isolationsfunktion andndash; wenn einer der VCC-Eingänge auf GND liegt, befinden sich beide Ports im hochohmigen Zustand

andbull; DIR-Eingangsschaltung bezogen auf VCCA

andbull; Geringer Stromverbrauch, maximal 4 andmicro;A ICC

andbull; andplusmn;24mA Ausgangstreiber bei 3,3V

andbull; Ioff unterstützt den Betrieb im Partial-Power-Down-Modus

andbull; Maximale Datenraten

andnbsp; andndash; 420 Mbit/s (3,3 V bis 5 V Übersetzung)

andnbsp; andndash; 210 Mbit/s (Übersetzung auf 3,3 V)

andnbsp; andndash; 140 Mbit/s (Übersetzung auf 2,5 V)

andnbsp; andndash; 75 Mbit/s (Übersetzung auf 1,8 V)

andbull; Latch-up-Leistung übertrifft 100 mA pro JESD 78, Klasse II

andnbsp;

Anwendungen

andbull; Persönliche Elektronik

andbull; Industrie

andbull; Unternehmen

andbull; Telekommunikation

andnbsp;

Beschreibung

Dieser Einzel-Bit-Nicht-Invertier-Bus-Transceiver verwendet zwei separate konfigurierbare Stromversorgungsschienen. Der A-Port ist so konzipiert, dass er VCCA verfolgt. VCCA akzeptiert jede Versorgungsspannung von 1,65 V bis 5,5 V. Der B-Port ist so konzipiert, dass er VCCB verfolgt. VCCB akzeptiert jede Versorgungsspannung von 1,65 V bis 5,5 V. Dies ermöglicht eine universelle bidirektionale Niederspannungsübersetzung zwischen beliebigen 1,8-V-, 2,5-V-, 3,3-V- und 5-V-Spannungsknoten. Der SN74LVC1T45 ist für die asynchrone Kommunikation zwischen zwei Datenbussen konzipiert. Die Logikpegel des Richtungssteuerungs- (DIR-) Eingangs aktivieren entweder die B-Port-Ausgänge oder die A-Port-Ausgänge. Das Gerät überträgt Daten vom A-Bus zum B-Bus, wenn die B-Port-Ausgänge aktiviert sind, und vom B-Bus zum A-Bus, wenn die A-Port-Ausgänge aktiviert sind. Die Eingangsschaltung ist an beiden A- und B-Ports immer aktiv und muss einen HIGH- oder LOW-Pegel aufweisen, um übermäßigen ICC und ICCZ zu verhindern.

Der SN74LVC1T45 ist so konzipiert, dass der DIR-Eingang von VCCA gespeist wird. Dieses Gerät ist vollständig für Partial-Power-Down-Anwendungen unter Verwendung von Ioff spezifiziert. Die Ioff-Schaltung deaktiviert die Ausgänge und verhindert so schädlichen Stromrückfluss durch das Gerät, wenn es heruntergefahren wird. Die VCC-Isolationsfunktion ist so konzipiert, dass sich beide Ports im hochohmigen Zustand befinden, wenn einer der VCC-Eingänge auf GND liegt.

andnbsp;

Die NanoFreeandtrade;-Gehäusetechnologie ist ein bedeutender Durchbruch in den IC-Gehäusekonzepten, bei dem der Die als Gehäuse verwendet wird.

andnbsp;

INFORMATIONEN

andnbsp;

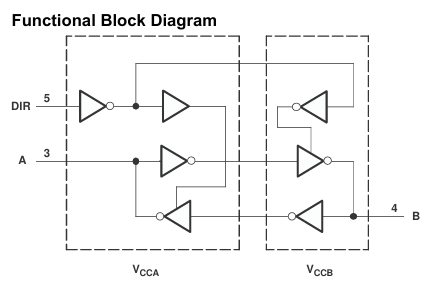

Zeichnung
