LM5114BMFX/S7003094 100V Halbbrücken-Gate-Treiber 3A Spitzenstrom Unabhängige Eingänge Schnelle 25ns Laufzeit UVLO-Schutz Breiter 8-14V Versorgungsbereich TTL/CMOS-kompatibel SOT-23-6 Gehäuse

LM5114BMFX/S7003094 100V Half-Bridge Gate Driver 3A Spitzenstrom Unabhängige Eingänge Schnelle 25ns Ausbreitung UVLO-Schutz Weite 8-14V Versorgung TTL/CMOS kompatibel SOT-23-6 Paket

undnbsp;

Eigenschaften

undbull; unabhängige Quelle- und Sink-Ausgänge für 1 kontrollierbare Aufstiegs- und Fallzeiten

undbull; 4-Volt bis 12,6-Volt Einzelstromversorgung

undbull; 7.6-A/1.3-A Spitzen- und Quellstrom

undbull; 0,23-Ω Offene Entwässerung Pulldown Sink Output

undbull; 2-ΩOpen-Drain Pullup-Quelle Ausgang

undbull; 12-ns (typische) Vermehrungsverzögerung

undbull; Abgleich von Verzögerungszeiten zwischen invertierenden und nicht invertierenden Eingaben

undbull; TTL/CMOS Logik-Eingänge

undbull; 0,68-Volt-Eingangshysteresis

undbull; bis zu 14-Volt-Logik-Eingänge (unabhängig von VDD-Spannung)

undbull; Niedrige Eingabekapazität: 2,5-pF (typisch)

Betriebstemperaturbereich von 40°C bis 125°C

undbull; Pin-to-Pin kompatibel mit MAX5048

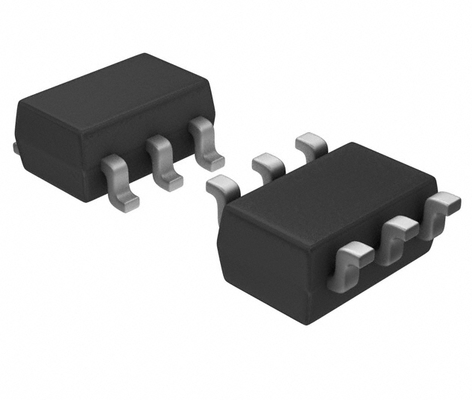

undbull; 6-Pin SOT-23

undnbsp;

Anwendungen

undbull; Boost-Wandler

undbull; Flyback- und Vorwärtsumrichter

undbull; Sekundäre synchrone FETs fahren in isolierten Topologien

undbull; Motorsteuerung

undnbsp;

Beschreibung

Der LM5114 ist für den Antrieb von Low-Side-MOSFETs in Boost-Typ-Konfigurationen oder für den Antrieb von Sekundär-synchronen MOSFETs in isolierten Topologien ausgelegt.Der LM5114 kann mehrere FETs parallel antreiben.Der LM5114 verfügt auch über die notwendigen Funktionen, um FETs mit Galliumnitrid (GaN) im Modus der niedrigen Verstärkung zu betreiben.Der LM5114 stellt invertierende und nicht-invertierende Eingänge zur Verfügung, um Anforderungen an den Invertierungs- und Nicht-Invertierungs-Gatterantrieb in einem einzigen Gerätetypen zu erfüllen. Die Eingänge des LM5114 sind TTL/CMOS Logic kompatibel und halten Eingangsspannungen von bis zu 14 V unabhängig von der VDD-Spannung stand.Flexibilität bei der unabhängigen Anpassung der Dreh- und AbzweigstärkeDer LM5114 verfügt über eine schnelle Schaltgeschwindigkeit und minimale Ausbreitungsverzögerungen, was den Hochfrequenzbetrieb erleichtert.Der LM5114 ist in einem 6-Pin-SOT-23-Paket und einem 6-Pin-WSON-Paket mit einem exponierten Pad zur Unterstützung der Wärmeableitung erhältlich.

undnbsp;

Informationen

undnbsp;

Zeichnung
