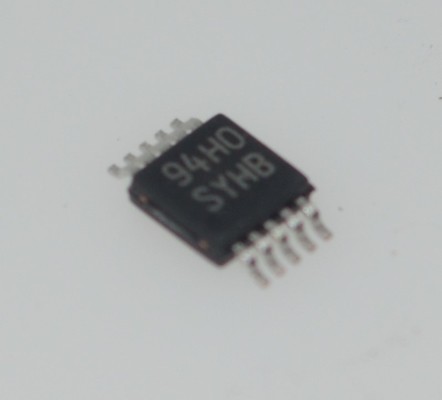

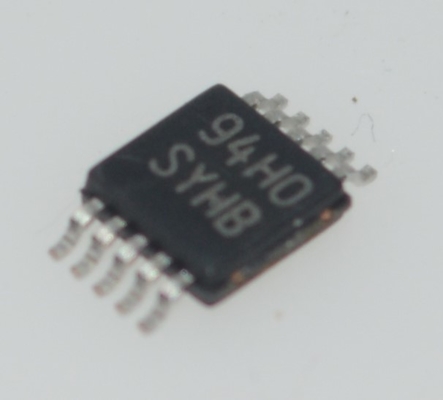

LM3409HVMYX/NOPB Buck LED-Treiber 6V-75V Eingangskonstante Stromsteuerung Analog/PWM-Dimmung Niedrigabfall Hocheffizienz-Wärmeabschaltung SOP-8 Paket

LM3409HVMYX/NOPB Buck LED-Treiber 6V-75V Eingang Konstantstromregelung Analog/PWM-Dimmen Low Dropout Hohe Effizienz Thermische Abschaltung SOP-8-Gehäuse

andnbsp;

Eigenschaftenandnbsp;

andbull; LM3409-Q1 und LM3409HV-Q1 sind Produkte für den Automobilbereich: AEC-Q100 Grade 1 qualifiziert

andbull; 2-Ω, 1-A Peak MOSFET Gate-Ansteuerung

andbull; VIN-Bereich: 6 V bis 42 V (LM3409, LM3409-Q1)

andbull; VIN-Bereich: 6 V bis 75 V (LM3409HV, LM3409HV Q1)

andbull; Differenzielle, High-Side-Strommessung

andbull; Zyklus-für-Zyklus-Strombegrenzung

andbull; Keine Regelkreiskompensation erforderlich

andbull; 10.000:1 PWM-Dimmbereich

andbull; 250:1 Analog-Dimmbereich

andbull; Unterstützt alle Keramik-Ausgangskondensatoren und kondensatorlose Ausgänge

andbull; Energiespar-Abschaltung und thermische Abschaltung

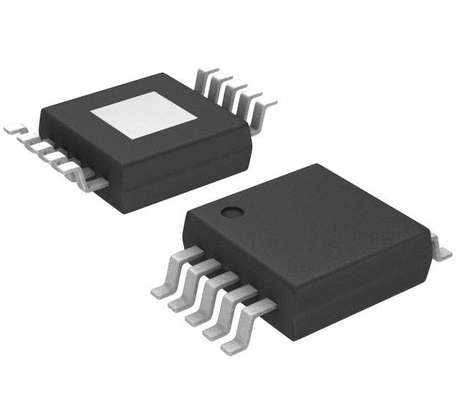

andbull; Thermisch verbessertes 10-Pin-HVSSOP-Gehäuse

andnbsp;

Anwendungen

andbull; LED-Treiber

andbull; Konstantstromquelle

andbull; Automobilbeleuchtung

andbull; Allgemeine Beleuchtung

andnbsp;

Beschreibung

Der LM3409, LM3409-Q1, LM3409HV und LM3409HV-Q1 sind P-Kanal-MOSFET (PFET)-Controller für Abwärts- (Buck-) Stromregler. Sie bieten einen weiten Eingangsspannungsbereich, High-Side-Differenzstrommessung mit niedriger einstellbarer Schwellenspannung und eine schnelle Ein-/Ausschaltfunktion sowie ein thermisch verbessertes 10-Pin-HVSSOP-Gehäuse. Diese Eigenschaften machen die LM3409-Familie von Bauelementen ideal für den Einsatz als Konstantstromquellen zum Ansteuern von LEDs, bei denen Vorwärtsströme von bis zu 5 A leicht erreicht werden können.

Die LM3409-Bauelemente verwenden eine konstante Aus-Zeit (COFT)-Steuerung, um einen genauen konstanten Strom zu regeln, ohne dass eine externe Regelkreiskompensation erforderlich ist. Analoges und PWM-Dimmen sind einfach zu implementieren und führen zu einem hochlinearen Dimmbereich mit hervorragenden erreichbaren Kontrastverhältnissen. Programmierbare UVLO, Energiespar-Abschaltung und thermische Abschaltung vervollständigen den Funktionsumfang.

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung
