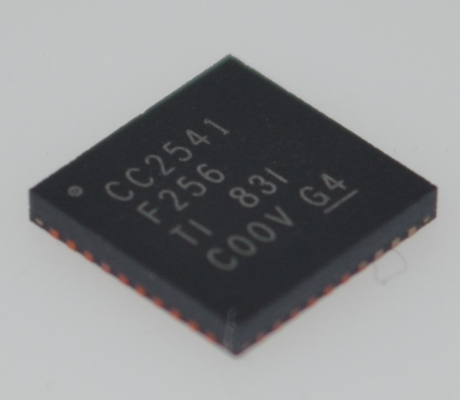

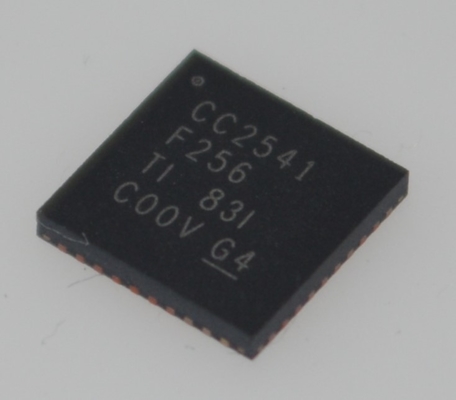

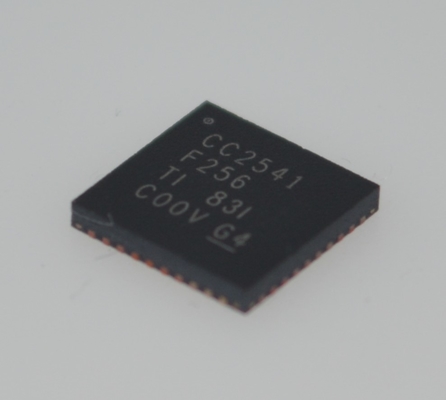

CC2541F256RHAR Bluetooth 4.0 Low Energy SoC 256KB Flash 8KB RAM Leistungsstarker 8051 MCU Integrierter HF-Transceiver Ultra-Low Power Voll Bluetooth-Stack Erweiterte Sensoroberfläche Ideal für IoT/Wearables

CC2541F256RHAR Bluetooth 4.0 Low Energy SoC 256KB Flash 8KB RAM Leistungsstarker 8051 MCU Integrierter RF-Transceiver Ultra-Low Power Full Bluetooth Stack Erweiterte Sensor-Schnittstelle Ideal für IoT/Wearables

andnbsp;

MERKMALE

andbull; RF

andndash; 2,4-GHz Bluetooth Low Energy konformer und proprietärer RF-System-on-Chip

andndash; Unterstützt 250-kbps, 500-kbps, 1-Mbps, 2 Mbps Datenraten

andndash; Ausgezeichnetes Link-Budget, ermöglicht Langstreckenanwendungen ohne externes Frontend

andndash; Programmierbare Ausgangsleistung bis zu 0 dBm

andndash; Ausgezeichnete Empfängerempfindlichkeit (andndash;94 dBm bei 1 Mbps), Selektivität und Blocking-Performance

andndash; Geeignet für Systeme, die die Einhaltung weltweiter Funkfrequenzvorschriften anstreben: ETSI EN 300 328 und EN 300 440 Klasse 2 (Europa), FCC CFR47 Teil 15 (USA) und ARIB STD-T66 (Japan)

andbull; Layout

andndash; Wenige externe Komponenten

andndash; Referenzdesign vorhanden

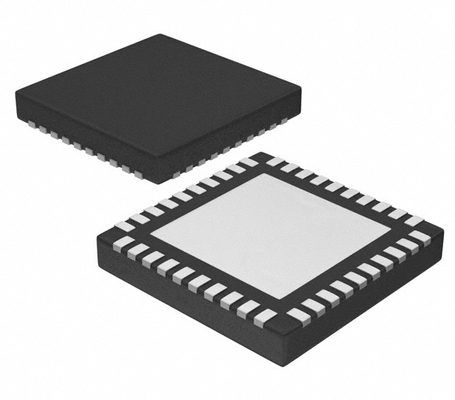

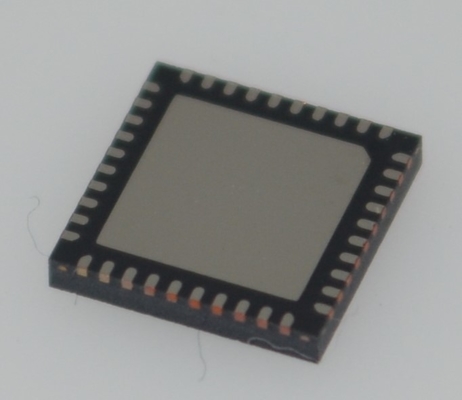

andndash; 6-mmandtimes;6-mmQFN-40-Gehäuse

andndash; Pin-kompatibel mit CC2540 (bei Nichtverwendung von USB oder I2C)

andbull; Low Power

andndash; Active-Mode RX bis zu: 17,9 mA

andndash; Active-Mode TX (0 dBm): 18,2 mA

andndash; Power Mode 1 (4-andmicro;s Wake-Up): 270 andmicro;A

andndash; Power Mode 2 (Sleep Timer an): 1 andmicro;A

andndash; Power Mode 3 (externe Interrupts): 0,5 andmicro;A

andndash; Großer Versorgungsspannungsbereich (2 V andndash; 3,6 V)

andbull; TPS62730-kompatibel, geringe Leistung im Active Mode

andndash; RX bis zu: 14,7 mA (3-V-Versorgung)

andndash; TX (0 dBm): 14,3 mA (3-V-Versorgung)

andndash; Hochleistungs- und Low-Power-8051-Mikrocontroller-Kern mit Code-Prefetch

andndash; In-System-programmierbarer Flash, 128- oder 256-KB

andndash; 8-KB-RAM mit Retention in allen Power Modes

andndash; Hardware-Debug-Unterstützung

andndash; Umfangreiche Basisbandautomatisierung, einschließlich Auto-Acknowledgment und Adressdecodierung

andndash; Erhaltung aller relevanten Register in allen Power Modes

andnbsp;

ANWENDUNGEN

andbull; 2,4-GHz Bluetooth Low Energy-Systeme

andbull; Proprietäre 2,4-GHz-Systeme

andbull; Mensch-Maschine-Schnittstellen (Tastatur, Maus, Fernbedienung)

andbull; Sport- und Freizeitgeräte

andbull; Mobiltelefonzubehör

andbull; Unterhaltungselektronik

andnbsp;

BESCHREIBUNG

Der CC2541 ist eine leistungsoptimierte echte System-on-Chip (SoC)-Lösung für Bluetooth Low Energy- und proprietäre 2,4-GHz-Anwendungen. Er ermöglicht den Aufbau robuster Netzwerkknoten mit niedrigen Gesamtstücklistenkosten. Der CC2541 kombiniert die hervorragende Leistung eines führenden RF-Transceivers mit einem Industriestandard-erweiterten 8051 MCU, In-System-programmierbarem Flash-Speicher, 8-KB-RAM und vielen anderen leistungsstarken unterstützenden Funktionen und Peripheriegeräten. Der CC2541 ist bestens geeignet für Systeme, bei denen ein extrem niedriger Stromverbrauch erforderlich ist. Dies wird durch verschiedene Betriebsarten spezifiziert. Kurze Übergangszeiten zwischen den Betriebsarten ermöglichen zudem einen geringen Stromverbrauch.

Der CC2541 ist pin-kompatibel mit dem CC2540 im 6-mm-andtimes;6-mm-QFN40-Gehäuse, wenn der USB-Anschluss am CC2540 und die I2C/zusätzlichen E/A-Anschlüsse am CC2541 nicht verwendet werden. Im Vergleich zum CC2540 bietet der CC2541 einen geringeren RF-Stromverbrauch. Der CC2541 verfügt nicht über die USB-Schnittstelle des CC2540 und bietet eine geringere maximale Ausgangsleistung im TX-Modus. Der CC2541 fügt außerdem eine HW-I2C-Schnittstelle hinzu.

Der CC2541 ist pin-kompatibel mit dem CC2533 RF4CE-optimierten IEEE 802.15.4 SoC.

Der CC2541 ist in zwei verschiedenen Versionen erhältlich: CC2541F128/F256 mit 128 KB bzw. 256 KB Flash-Speicher.

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung
