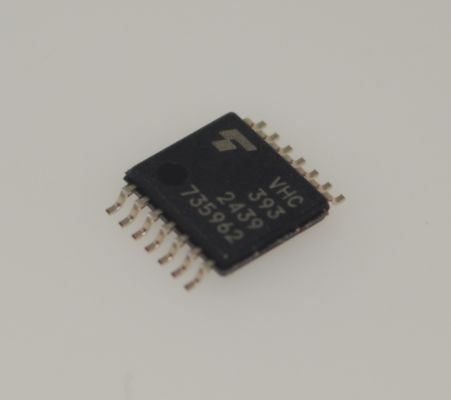

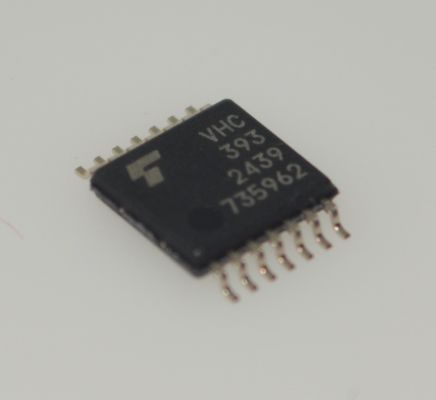

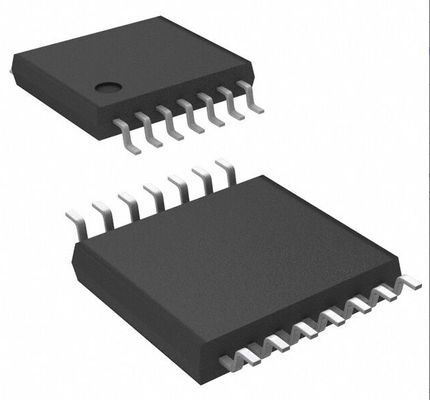

74VHC393FT Dual 4-Bit Binärzähler mit 2-5,5V Betrieb Asynchronem Reset 5,5V-Toleranten Eingängen 8mA Ausgangstreiber Hohe Störfestigkeit und TSSOP-14 Gehäuse

74VHC393FT Dual 4-Bit Binärzähler mit 2-5,5V-Betrieb Asynchrone Wiedereinstellung 5,5V-Toleranz Eingänge 8mA Ausgangsantrieb Hohe Geräuschdichtigkeit und TSSOP-14 Paket

undnbsp;

Eigenschaftenundnbsp;

AEC-Q100 (Rev. H) (Anmerkung 1)

Breiter Betriebstemperaturbereich: Topr = -40 bis 125

Hochgeschwindigkeit: fMAX = 170 MHz (typisch) bei VCC = 5,0 V

Niedrige Leistungsausfallrate: ICC = 4,0 und micro;A (max) bei Ta = 25 ¢

Hohe Geräuschdichtigkeit: VNIH = VNIL = 28 % VCC (min)

Bei allen Eingängen ist ein Ausfallschutz vorgesehen.

Ausgeglichene Verzögerungen bei der Vermehrung: tPLH undasymph; tPHL

Breiter Betriebsspannungsbereich: VCC ((opr) = 2,0 V bis 5,5 V

Niedriger Lärm: VOLP = 0,8 V (maximal)

Pin und Funktion kompatibel mit der 74er Serie (74AC/HC/AHC usw.) Typ 393.

undnbsp;

Anwendungen

1Digitale Frequenzteilung und Zählsysteme
Mit seinerDoppel 4-Bit binärer Ripple-ZählerStruktur undAsynchrone NeustellungFunktion, so ist es geeignet für:

• Schaltkreise für die Frequenzteilung(Hochfrequenzuhren in Niederfrequenzsteuerungssignale aufteilen)

• Ereigniszähler(Zählung der industriellen Produktionslinie, Geschwindigkeitsmessung)

• Basisfrequenzgenerierung für Timer(mit MCUs eine präzise Zeitregelung ermöglicht)

2Verbraucherelektronik und tragbare Geräte
2-5,5V BreitspannungshilfeundEigenschaften bei geringer LeistungSie ist ideal für:

• Smart Home-Gerätefür die Zykluszählung des Betriebszustands (z. B. zeitgesteuerte Schaltersteuerung)

• Elektronik für Spielzeugfür die Erzeugung von Licht-/Tonwirkungsequenzen (LED-Blinkmustersteuerung)

• Fernbedienungfür Knopfdruckstatistiken und für die Berechnung des Standby-Zustands bei geringer Leistung

3. Industrielle Steuerung und Automatisierung
Hohe Geräuschdichtigkeitund8mA Ausgangsantriebdie harte Umgebung unterstützen:

• PLC-Systememit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W

• Motor-CoderSignalfrequenzteilung (Verringerung der MCU-Zähllast)

• SensorsignalAkkumulationszählung (Durchflusssensoren, Verschiebungserkennung)

4. Kommunikation und Schnittstellendesign
5.5V-Tolerante EingängeUnterstützung von Mischspannungssystemen

• UART/I2C-Schnittstellenfür die Frequenzteilungsgeneration mit Baudrate

• Datenerfassungssystemefür die Kontrolle der Probenahmefrequenz

• Anzeigegerätefür die Scanfrequenzteilung (LED-Matrix-Erneuerungssteuerung)

undnbsp;

Beschreibung

Der 74VHC393FT ist ein fortschrittlicher Hochgeschwindigkeits-CMOS 4-BIT BINARY COUNTER, der mit der Silicon Gate C2MOS-Technologie hergestellt wurde.

Es erreicht den Hochgeschwindigkeitsbetrieb, der dem gleichwertigen Bipolar Schottky TTL ähnelt und gleichzeitig die CMOS-Leistungsaufnahme beibehalten wird.

Es enthält zwei unabhängige Zählerkreise in einem Paket, so dass das Zählen oder die Frequenzteilung von acht binären Bits mit einem IC erreicht werden kann.

Dieses Gerät ändert den Zustand beim negativen Übergang des CK-Impulses. Der Zähler kann auf undquot;0andquot; (QA to QD = andquot;Landquot;) von einem Höchstwert beim CLR-Eingang unabhängig von anderen Eingängen.

Ein Eingangsschutzkreislauf stellt sicher, dass 0 bis 5,5 V an den Eingangspins ohne Berücksichtigung der Versorgungsspannung aufgebracht werden können.Dieses Gerät kann zur Schnittstelle von 5 V bis 3 V-Systemen und zwei Versorgungssystemen wie Batterie Backup verwendet werden.

Dieser Schaltkreis verhindert die Zerstörung des Geräts durch nicht übereinstimmende Versorgungs- und Eingangsspannungen.

undnbsp;

Informationen

undnbsp;

Zeichnung
