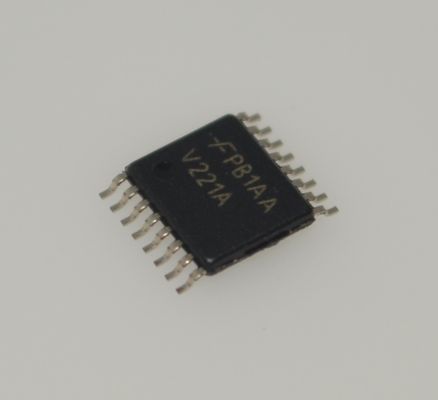

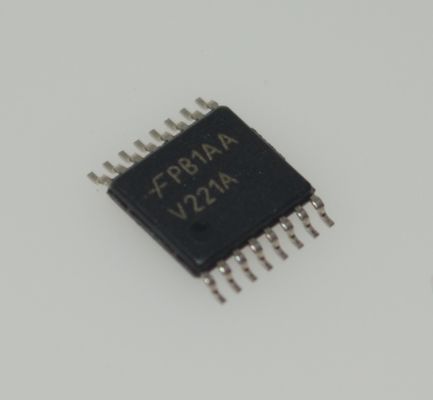

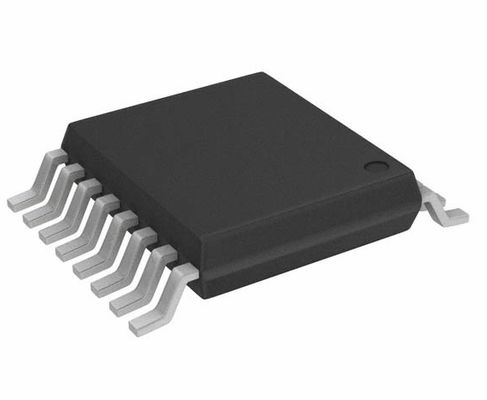

74VHC221AMTCX Dual Monostable Multivibrator mit 2-5,5V Betrieb 5,5V-Toleranz Eingänge 25mA Ausgangsantrieb <10ns Pulsbreite Resetfunktion Niedriger Stromverbrauch und TSSOP-16 Paket

74VHC221AMTCX Dualer monostabiler Multivibrator mit 2-5,5V Betrieb, 5,5V-Toleranz-Eingänge, 25mA Ausgangstreiber, <10ns Impulsbreite, Reset-Funktion, geringe Leistungsaufnahme und TSSOP-16-Gehäuse

andnbsp;

Eigenschaften

■ Hohe Geschwindigkeit: t PD = 8,1 ns (typ.) bei V CC = 5 V

■ Geringe Verlustleistung: I CC = 4andmicro;A (max.) bei T A = 25anddeg;C

■ Aktiver Zustand: I CC = 600andmicro;A (max.) bei T A = 25anddeg;C

■ Hohe Störfestigkeit: V NIH = V NIL = 28 % V CC (min.)

■ Abschalt-Schutz ist an allen Eingängen vorgesehen

■ Pin- und Funktionskompatibel mit 74HC221A

andnbsp;

Anwendungen

1. Präzisions-Timing & Impulskontrolle
Mit <10ns Impulsbreiten-Genauigkeit und Reset-Funktion, ist es für Szenarien geeignet, die eine präzise Zeitsteuerung erfordern:

• Industrielle Automatisierung Maschinenaktionssequenzierung (z. B. Robotersynchronisation)

• Impulserzeugungs- und Zeitmessschaltungen in Laser-Entfernungsmesssystemen

• Trigger-Signalerzeugung für medizinische Geräte (z. B. Ultraschallgeräte)

2. Kommunikation & Digitale Signalverarbeitung
25mA hohe Ausgangstreiberfähigkeit und 5,5V tolerante Eingänge unterstützen die Signalaufbereitung mit mittlerer bis hoher Geschwindigkeit:

• Taktrückgewinnung und Signalumformung in Glasfaserkommunikationsgeräten

• Rahmensynchronisations-Impulserzeugung in Netzwerk-Switches

• Analogsignal-Sample-and-Hold-Steuerung in Datenerfassungssystemen

3. Automobilelektronik & Anwendungen in rauer Umgebung
2-5,5V weiter Betriebsspannungsbereich und starke Anti-Interferenz-Fähigkeit (Hinweis: erfordert Parameterbestätigung) machen es geeignet für:

• Signalverzögerungsverarbeitung in Automobil-Radarsystemen

• Fehlererkennungs-Impulserzeugung in Motorsteuergeräten (ECUs)

• Fehlerschutz-Verzögerungsschaltungen in Batteriemanagementsystemen (BMS)

4. Unterhaltungselektronik & Energiemanagement
Geringe Leistungsaufnahme und kompaktes TSSOP-16-Gehäuse erfüllen die Anforderungen an tragbare Geräte:

• PWM-Signalerzeugung in Drohnen-Flugsteuerungssystemen

• Hintergrundbeleuchtungs-Steuerungs-Impulsmodulation in Smartwatches

• Überstromschutz-Verzögerungsauslösung in Schnellladegeräten

andnbsp;

Beschreibung

Der VHC221A ist ein fortschrittlicher, schneller CMOS-Monostabiler Multivibrator, der mit Silizium-Gate-CMOS-Technologie hergestellt wird. Er erreicht den Hochgeschwindigkeitsbetrieb ähnlich dem äquivalenten Bipolar-Schottky-TTL, während er gleichzeitig die geringe Verlustleistung von CMOS beibehält. Jeder Multivibrator verfügt sowohl über einen negativen, A, als auch einen positiven, B, Übergangsauslöseeingang, von denen jeder als Inhibierungseingang verwendet werden kann. Ebenfalls enthalten ist ein Clear-Eingang, der, wenn er LOW ist, das One-Shot zurücksetzt. Der VHC221A kann am positiven Übergang des Clear ausgelöst werden, während A LOW und B HIGH gehalten wird. Der VHC221A ist nicht retriggerbar und kann daher erst wieder ausgelöst werden, wenn der Ausgangsimpuls abgelaufen ist. Die Ausgangsimpulsbreite wird durch die Gleichung bestimmt:

PW = (Rx)(Cx)

wobei,

PW in Sekunden, R in Ohm und C in Farad angegeben wird.

Grenzwerte für R x und C x sind:

Externer Kondensator, C x : Keine Begrenzung

Externe Widerstände, R x : V CC = 2,0 V, 5 k Ω Min.

andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; V CC andgt; 3,0 V, 1 k Ω Min

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung
