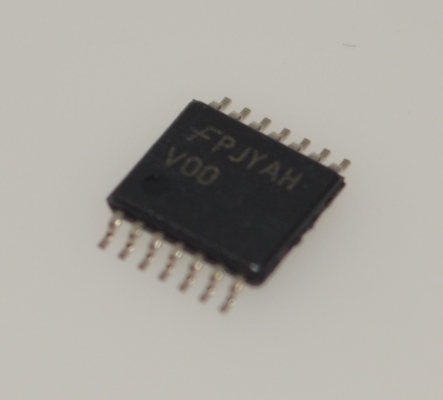

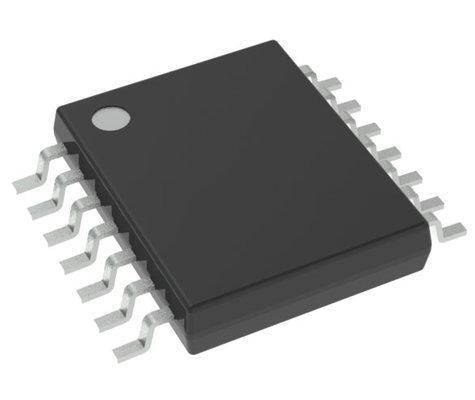

74VHC00MTCX 2-5.5V Quad 2-Input NAND Gate mit Hochgeschwindigkeits-5,5V Toleranz CMOS Technologie 8mA Ausgangsantrieb Geräuscharm <10ns Verzögerung und kompakte TSSOP-14 Verpackung

74VHC00MTCX 2-5.5V Quad 2-Input NAND Gate mit Hochgeschwindigkeits-5,5V Toleranz CMOS Technologie 8mA Ausgangsantrieb Geräuscharm <10ns Verzögerung und kompakte TSSOP-14 Verpackung

Eigenschaften

 Hochgeschwindigkeit: tPD = 3,7 ns (typisch) bei TA = 25°C

 Hohe Lärmimmunität: VNIH = VNIL = 28% VCC (min.)

 An allen Eingängen ist ein Abschaltschutz vorgesehen.

• Geräuscharmut: VOLP = 0,8 V (max.)

 Niedrige Leistungsauflösung: ICC = 2 A (max.) bei TA = 25°C

 Pin und Funktion Kompatibel mit 74HC00

 Pb-frei, Halogenfrei/BFRfrei und RoHS-konform

Anwendungen

1. Allgemeine digitale Logik und Systemsteuerung

Mit seiner2-5,5 V breiter Betriebsspannungsbereichund5.5V Eingangstoleranz, ist für Logik-Schnittstellen in Mischspannungssystemen geeignet:

• Niveauswechsel und Signalkonditionierung zwischenMikrocontroller (MCUs)undPeripherie-Chips

• mit einer Leistung von mehr als 1000 WIndustrie-Steuerungstafeln(z. B. Start/Stopp-Steuerung, Signalverriegelung)

• Statuserkennung und Steuerung inStrommanagementmodule

2. Verbraucherelektronik und batteriebetriebene Geräte
CMOS-Technologie mit geringer LeistungundAnpassungsfähigkeit an breite SpannungenSie sind ideal für tragbare Geräte geeignet:

• Smart Home-Geräte(Sensorsignalverarbeitung, Knopfdetektion)

• Logische Steuerungskern fürFernbedienungen, Spielzeug und kleine elektronische Produkte

• Schnittstellenschutz und Signalgestaltung fürUSB-betriebene Geräte(kompatibel mit 3,3V/5V-Systemen)

3. Automobil-Elektronik und Industrieautomation
Starke LärmsicherheitundBetriebstemperaturbereich von -40°C bis 125°C(Anmerkung: Überprüfung der Spezifikationen des Geräts erforderlich)

• Einfache logische Operationen inFahrzeugsteuerungssysteme(z. B. Fenster-/Leuchtensteuerungsmodule)

• I/O-Signalverarbeitung und Isolierte Schaltkreis-Hilfslogik inPLC-Module

• Impulsgenerations- und Zustandsanzeigeschaltkreise inGeräte

4. Kommunikation und elektronische Infrastruktur
< 10 ns VerbreitungsverzögerungErfüllt die Kommunikationsbedürfnisse bei mittleren bis niedrigen Geschwindigkeiten:

• Signallogikkonvertierung fürRS-232/485-Schnittstellen

• Steuerung der Anzeigeleuchte und Neustelllogik inNetzausrüstung(Router, Schalter)

• Uhrentwicklungundeinfache PulsmodulationSchaltkreise

Beschreibung

Der VHC00 ist ein fortschrittliches Hochgeschwindigkeits-CMOS 2-Eingabe-NAND-Gate, das mit Silizium-Gate-CMOS-Technologie hergestellt wurde.Es erreicht den Hochgeschwindigkeitsbetrieb ähnlich wie der gleichwertige Bipolar Schottky TTL bei gleichzeitiger Aufrechterhaltung der CMOS-Niedrigleistungsabgabe.

Der innere Schaltkreis besteht aus 3 Stufen, einschließlich Puffer-Ausgang, die eine hohe Geräuschdichtigkeit und eine stabile Ausgabe bieten.5 V kann auf die Eingangspins ohne Rücksicht auf die Versorgungsspannung angewendet werdenDieses Gerät kann zur Schnittstelle von 5 V bis 3 V-Systemen und zwei Versorgungssystemen wie z. B. Batterie-Backup verwendet werden. Dieser Schaltkreis verhindert die Zerstörung des Geräts durch nicht übereinstimmende Versorgungs- und Eingangsspannungen.
