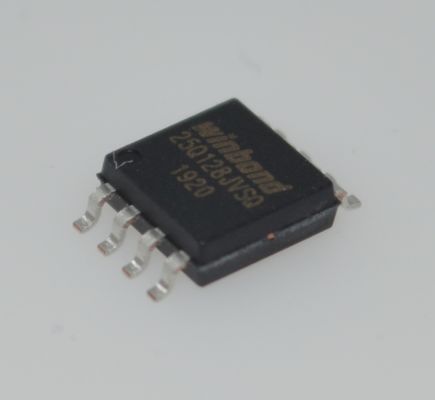

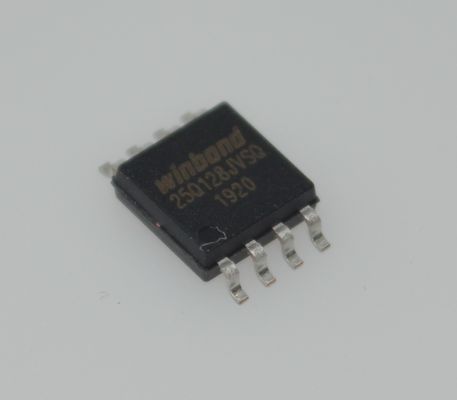

W25Q128JVSIQ 128Mb (16MB) SPI NOR Flash mit Quad/DUAL I/O 133MHz Taktrate 4KB Uniform Sektor and 256B Seiten Merkmale Flexible Architektur Hohe Leistung und Geringer Stromverbrauch

W25Q128JVSIQ 128Mb (16MB) SPI NOR Flash mit Quad/DUAL I/O 133MHz Taktrate 4KB Uniform Sektor & 256B Page Features Flexible Architektur Hohe Leistung und geringer Stromverbrauch

andnbsp;

MERKMALE

 Neue Familie von SpiFlash-Speichern

andndash; W25Q128JV: 128M-Bit / 16M-Byte

andndash; Standard SPI: CLK, /CS, DI, DO

andndash; Dual SPI: CLK, /CS, IO0, IO1

andndash; Quad SPI: CLK, /CS, IO0, IO1, IO2, IO3

andndash; Software & Hardware Reset

 Höchste Leistung Serial Flash

andndash; 133MHz Single, Dual/Quad SPI Takte

andndash; 266/532MHz äquivalente Dual/Quad SPI

andndash; 66MB/S kontinuierliche Datenübertragungsrate

andndash; Min. 100K Programmier-Löschzyklen pro Sektor

andndash; Mehr als 20 Jahre Datenerhalt

 Effizientes „Continuous Read“

andndash; Continuous Read mit 8/16/32/64-Byte Wrap

andndash; Nur 8 Takte zur Adressierung des Speichers

andndash; Ermöglicht echten XIP-Betrieb (execute in place)

 Geringer Stromverbrauch, großer Temperaturbereich

andndash; Einzelne 2,7 bis 3,6V Versorgung

andndash; andlt;1andmicro;A Power-Down (typ.)

andndash; -40anddeg;C bis +85anddeg;C Betriebstemperaturbereich

andndash; -40anddeg;C bis +105anddeg;C Betriebstemperaturbereich

 Erweiterte Sicherheitsmerkmale

andndash; Software- und Hardware-Schreibschutz

andndash; Stromversorgungs-Lock-Down

andndash; Spezieller OTP-Schutz

andndash; Top/Bottom, Complement-Array-Schutz

andndash; Individueller Block-/Sektor-Array-Schutz

andndash; 64-Bit eindeutige ID für jedes Gerät

andndash; Auffindbare Parameter (SFDP) Register

andndash; 3X256-Bytes Sicherheitsregister mit OTP-Sperren

andndash; Flüchtige & nichtflüchtige Statusregister-Bits

 Platzsparende Verpackung

andndash; 8-Pin SOIC 208-mil

andndash; 16-Pin SOIC 300-mil (zusätzlicher /RESET-Pin)

andndash; 8-Pad WSON 6x5-mm / 8x6-mm

andndash; 24-Ball TFBGA 8x6-mm (6x4/5x5 Ball-Array)

andndash; 24-Ball WLCSP

andndash; Kontaktieren Sie Winbond für KGD und andere Optionen

andnbsp;

BESCHREIBUNG

Der W25Q128JV (128M-Bit) Serial Flash-Speicher bietet eine Speicherlösung für Systeme mit begrenztem Platz, Pins und Strom. Die 25Q-Serie bietet Flexibilität und Leistung, die weit über gewöhnliche Serial Flash-Geräte hinausgehen. Sie sind ideal für Code-Shadowing auf RAM, die direkte Ausführung von Code von Dual/Quad SPI (XIP) und die Speicherung von Sprache, Text und Daten. Das Gerät arbeitet mit einer einzigen 2,7V bis 3,6V Stromversorgung mit einem Stromverbrauch von nur 1andmicro;A für Power-Down. Alle Geräte werden in platzsparenden Gehäusen angeboten.

Das W25Q128JV-Array ist in 65.536 programmierbare Seiten mit jeweils 256 Bytes organisiert. Bis zu 256 Bytes können gleichzeitig programmiert werden. Seiten können in Gruppen von 16 (4KB Sektorlöschung), Gruppen von 128 (32KB Blocklöschung), Gruppen von 256 (64KB Blocklöschung) oder der gesamte Chip (Chip-Löschung) gelöscht werden. Der W25Q128JV hat 4.096 löschbare Sektoren bzw. 256 löschbare Blöcke. Die kleinen 4KB-Sektoren ermöglichen eine größere Flexibilität in Anwendungen, die Daten- und Parameterspeicherung erfordern.

Der W25Q128JV unterstützt die standardmäßige Serial Peripheral Interface (SPI), Dual/Quad I/O SPI: Serial Clock, Chip Select, Serial Data I/O0 (DI), I/O1 (DO), I/O2 und I/O3. SPI-Taktfrequenzen des W25Q128JV von bis zu 133 MHz werden unterstützt, was äquivalente Taktraten von 266 MHz (133 MHz x 2) für Dual I/O und 532 MHz (133 MHz x 4) für Quad I/O ermöglicht, wenn das Fast Read Dual/Quad I/O verwendet wird. Diese Übertragungsraten können Standard-Asynchronous 8- und 16-Bit-Parallel-Flash-Speicher übertreffen.

Darüber hinaus unterstützt das Gerät den JEDEC-Standard-Hersteller und die Geräte-ID und SFDP sowie eine 64-Bit-eindeutige Seriennummer und drei 256-Byte-Sicherheitsregister.

andnbsp;

INFORMATIONEN

andnbsp;

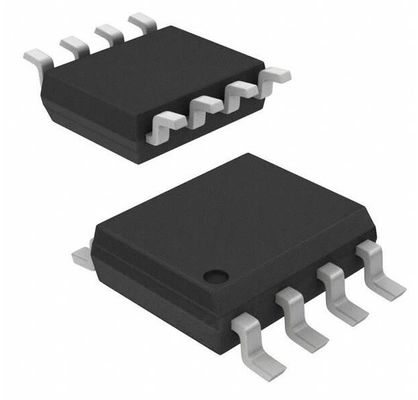

Zeichnung
