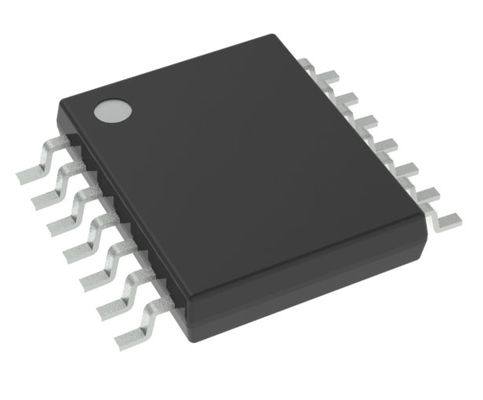

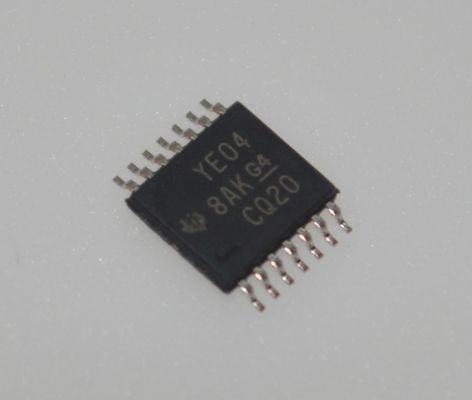

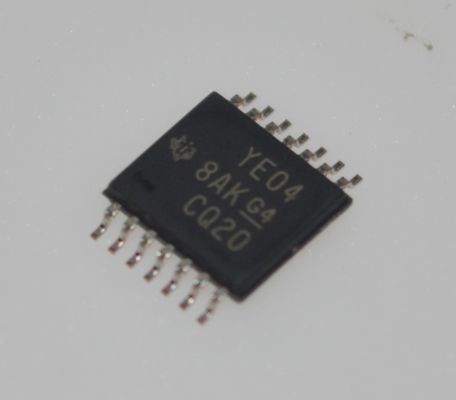

TXB0104PWR 4-Bit-Bidirectional Spannungsspannungsübersetzer mit Auto-Richtungsanzeigefunktionen 1,2 V bis 3,6 V auf A/B-Anschlüssen 2 V bis 5,5 V auf VCCA/B-Hochdatenrate und keine Stromversorgungssequenzierung erforderlich

TXB0104PWR 4-Bit bidirektionaler Spannungspegelwandler mit Auto-Direction-Sensing-Funktionen 1,2 V bis 3,6 V an A/B-Ports 2 V bis 5,5 V an VCCA/B Hohe Datenrate und keine Stromversorgungssequenzierung erforderlich

andnbsp;

Eigenschaften

andbull; 1,2 V bis 3,6 V an Port A und 1,65 V bis 5,5 V an Port B (VCCA ≤ VCCB)

andbull; VCC-Isolationsfunktion: Wenn einer der VCC-Eingänge auf GND liegt, befinden sich alle Ausgänge im hochohmigen Zustand

andbull; Ausgangsfreigabe (OE)-Eingangsschaltung bezogen auf VCCA

andbull; Geringer Stromverbrauch, maximal 5 µA ICC

andbull; I OFF unterstützt den Betrieb im partiellen Abschaltmodus

andbull; Latch-up-Leistung übersteigt 100 mA pro JESD 78, Klasse II

andbull; ESD-Schutz übersteigt JESD 22

andnbsp; andndash; Port A:

andnbsp; andnbsp; andbull; 2500 V Human-Body-Model (A114-B)

andnbsp; andnbsp; andbull; 1500 V Charged-Device-Model (C101)

andnbsp; andndash; Port B:

andnbsp; andnbsp; andbull; ±15 kV Human-Body-Model (A114-B)

andnbsp; andnbsp; andbull; 1500 V Charged-Device-Model (C101)

andnbsp;

Anwendungen

andbull; Headsets

andbull; Smartphones

andbull; Tablets

andbull; Desktop-PC

andnbsp;

Beschreibung

Dieser TXB0104 4-Bit-nichtinvertierende Wandler verwendet zwei separate konfigurierbare Stromversorgungsschienen. Der A-Port ist so konzipiert, dass er VCCA folgt. VCCA akzeptiert jede Versorgungsspannung von 1,2 V bis 3,6 V. Der B-Port ist so konzipiert, dass er VCCB folgt. VCCB akzeptiert jede Versorgungsspannung von 1,65 V bis 5,5 V. Dies ermöglicht eine universelle bidirektionale Niederspannungsübersetzung zwischen beliebigen 1,2-V-, 1,5-V-, 1,8-V-, 2,5-V-, 3,3-V- und 5-V-Spannungsknoten. VCCA darf VCCB nicht überschreiten.

Wenn der OE-Eingang niedrig ist, werden alle Ausgänge in den hochohmigen Zustand versetzt. Um den hochohmigen Zustand während des Einschaltens oder Ausschaltens zu gewährleisten, muss OE über einen Pull-Down-Widerstand mit GND verbunden werden. Die Stromquellfähigkeit des Treibers bestimmt den Mindestwert des Widerstands.

Das TXB0104-Gerät ist so konzipiert, dass die OE-Eingangsschaltung von VCCA versorgt wird.

Dieses Gerät ist vollständig für Anwendungen mit teilweiser Abschaltung unter Verwendung von I OFF spezifiziert. Die I OFF-Schaltung deaktiviert die Ausgänge, wodurch verhindert wird, dass schädlicher Strom durch das Gerät zurückfließt, wenn das Gerät ausgeschaltet wird.

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung
