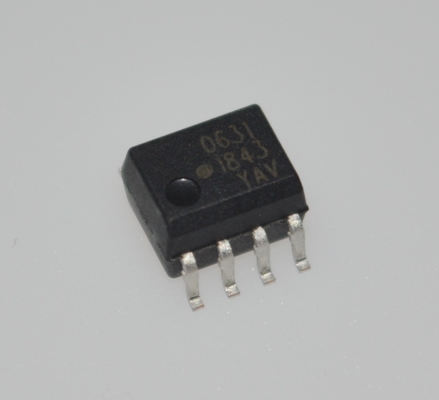

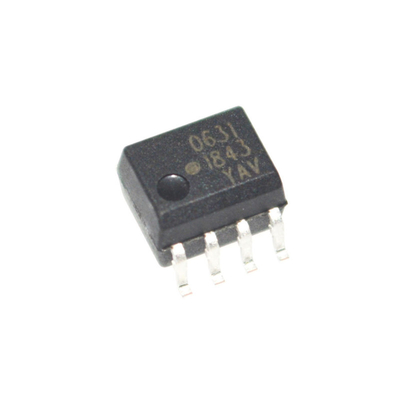

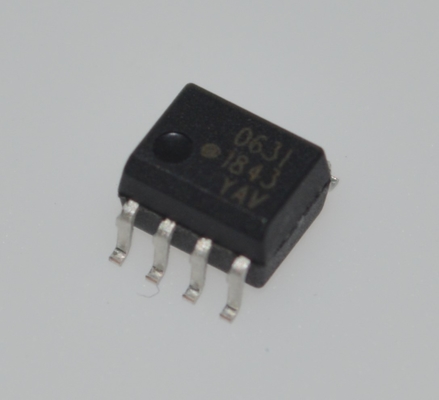

Ultra-kompakte HCPL-0631-500E Hohe CMR 3,5 kV/μs 10 kV/μs Isolierung 1mA Niedriger Strom Hohe Temperatur 110 °C 5 kV Isolierung Hohe Geschwindigkeit 1 MBd Breite Vcc 2,7-5,5 V SOIC-8 Paket
Produktattribute
| Eigenschaft |
Wert |
| Funktion |
Schritt nach oben, Schritt nach unten |
| Ausgabekonfiguration |
Positiv oder negativ |
| Topologie |
Buck, steigern. |
| Ausgabeart |
Einstellbar |
| Anzahl der Ausgänge |
1 |
Eigenschaften
- 15 kV/μs Mindest-Common Mode Rejection (CMR) bei VCM= 1 kV für HCNW2611, HCPL-2611, HCPL-4661, HCPL-0611, HCPL-0661
- Hochgeschwindigkeit: typisch 10 MB/d
- LSTTL/TTL kompatibel
- Niedrige Eingangsströmung: 5 mA
- Garantierte Leistung von Wechselstrom und Gleichstrom bei industrieller Temperatur: -40 °C bis +85 °C
- Erhältlich in 8-Pin-DIP- und SOIC-8-Breitkörperpaketen
- Strobable Output (nur Einzelkanalprodukte)
- Sicherheitszulassung
- UL anerkannt - 3750 Vrms für 1 Minute und 5000 Vrms für 1 Minute pro UL1577 CSA genehmigt
- IEC/EN/DIN EN 60747-5-5 mit verschiedenen VIORM-Klassifizierungen genehmigt
Anwendungen
- Isolierter Leitungsempfänger
- Computer-Peripherie-Schnittstellen
- Mikroprozessor-Systemschnittstellen
- Digitale Isolierung für die A/D- und D/A-Umwandlung
- Schaltnetzteil
- Instrumenteneingabe/Ausgabe Isolierung
- Beseitigung der Erdschleife
- Ersatz eines Pulstransformators
- Isolierung von Leistungstransistoren in Motorantrieben
- Isolierung von Hochgeschwindigkeitslogiksystemen
Beschreibung
Die Broadcom® 6N137, HCPL-26xx/06xx/4661, HCNW137/26x1 sind optisch gekoppelte Tore, die eine GaAsP-Lichtdiode und einen integrierten Hochgewinn-Fotodetektor kombinieren.Ein aktivierter Eingang ermöglicht es dem Detektor, strobed zu seinDie Ausgabe des Detektor-IC ist ein offener Schottky-geklemmter Transistor.000 V/μs bei Vcm = 1000V.
Dieses einzigartige Design bietet eine maximale Isolierung von Wechselstrom- und Gleichstromkreisen und ermöglicht gleichzeitig eine TTL-Kompatibilität.Die Betriebsparameter des Optocouplers AC und DC sind von -40°C bis +85°C gewährleistet und ermöglichen eine störungsfreie Systemleistung.
Technische Spezifikation
| Kategorie |
Isolatoren,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W,Logische Ausgangsoptoisolatoren |
| Hersteller |
Broadcom Limited |
| Reihe |
- |
| Verpackung |

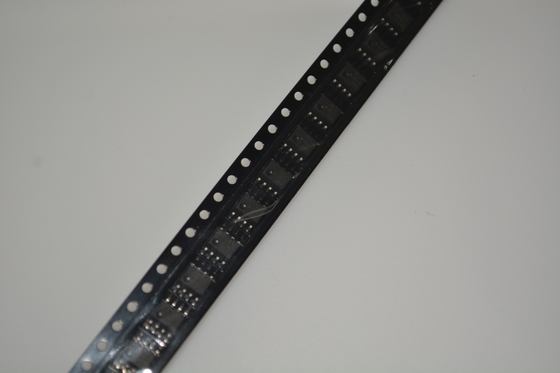

Tape and Reel (TR) Schnittband (CT) Digi-Reel® |
| Status des Teils |
Aktiv |
| Anzahl der Kanäle |
2 |
| Eingaben - Seite 1/Seite 2 |
2/0 |
| Spannung - Isolierung |
3750Vrms |
| Durchgängige Immunität im normalen Modus (Min) |
10 kV/μs |
| Eingabetyp |
DC |
| Ausgabeart |
Der Sammler ist offen, Schottky ist festgeklemmt. |
| Strom - Ausgang / Kanal |
50 mA |
| Datenrate |
10 MBd |
| Verbreitungsverzögerung tpLH / tpHL (maximal) |
100 ns, 100 ns |
| Anstieg / Abstieg (Typ) |
24n, 10n |
| Spannung - Vorwärts (Vf) (Typ) |
1.5V |
| Strom - Gleichspannung nach vorne (Wenn) (maximal) |
15 mA |
| Spannung - Versorgung |
4.5V ~ 5.5V |
| Betriebstemperatur |
-40 °C bis 85 °C |
| Typ der Montage |
Oberflächenbefestigung |
| Packung / Gehäuse |
8-SOIC (0,154", 3,90 mm Breite) |
| Lieferanten-Gerätepaket |
8-SO hoch |
| Basisproduktnummer |
HCPL-0631 |

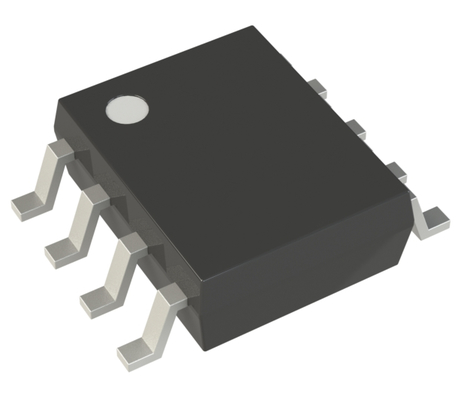

Zeichnung
