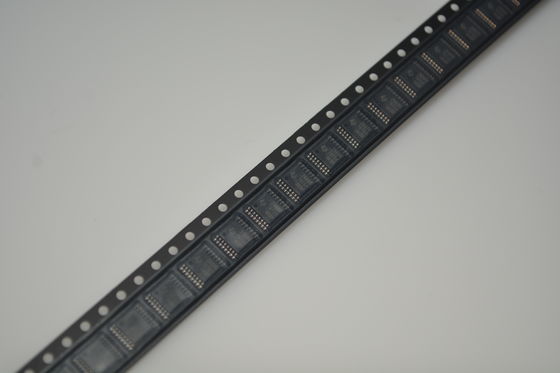

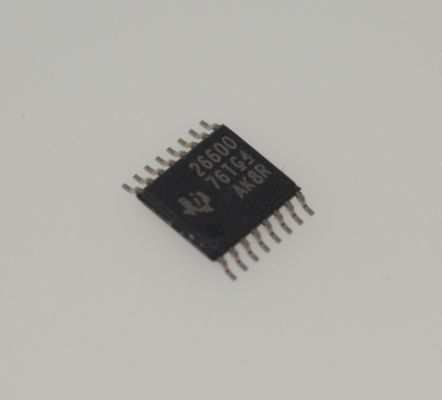

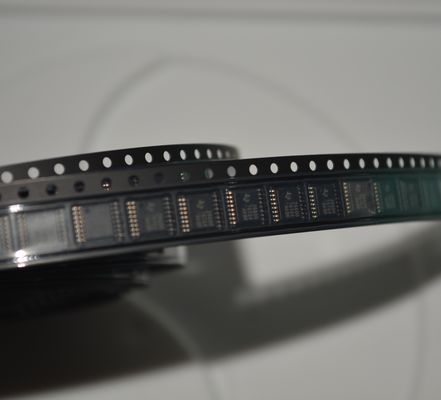

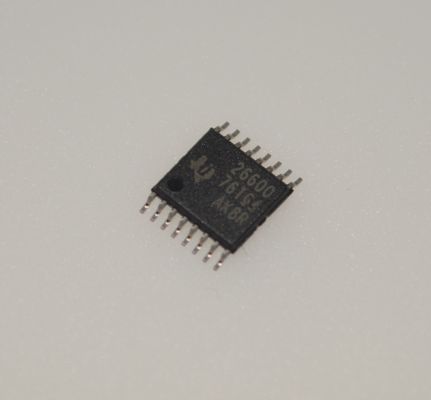

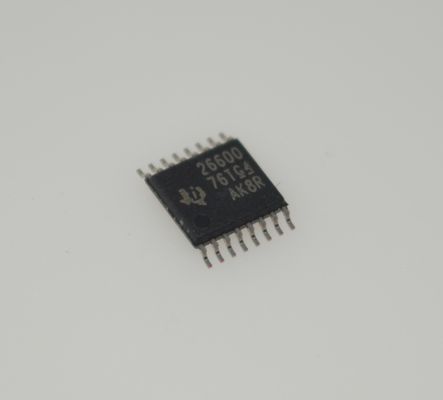

TPS26600PWPR 42V/3A eFuse mit Ultra-Low IQ ±1,5% OVP-Schwellenwert Einstellbare Strombegrenzung Power Good Verpolungsschutz und Eingangs-/Ausgangsschutz
Produktattribute
| Attribut |
Wert |
| Funktion |
Step-Up, Step-Down |
| Ausgangskonfiguration |
Positiv oder Negativ |
| Topologie |
Buck, Boost |
| Ausgangstyp |
Einstellbar |
| Anzahl der Ausgänge |
1 |
Produktbeschreibung
Die Geräte TPS2660x sind kompakte, funktionsreiche Hochspannungs-eFuses mit einer vollständigen Palette von Schutzfunktionen. Der weite Eingangsspannungsbereich von 4,2 bis 60 V ermöglicht die Steuerung vieler gängiger DC-Busspannungen. Das Gerät kann Lasten vor positiven und negativen Versorgungsspannungen bis zu ±60 V standhalten und diese schützen.
Merkmale
- 4,2-V- bis 60-V-Betriebsspannung, 62-V-Absolutmaximum
- Integrierter Verpolungsschutz bis zu -60 V - Keine zusätzlichen Komponenten erforderlich
- Integrierte Back-to-Back-MOSFETs mit 150 mΩ Gesamt-RON
- 0,1-A- bis 2,23-A-Einstellbare Strombegrenzung (±5 % Genauigkeit bei 1 A)
- Funktionale Sicherheit fähig - Dokumentation zur Unterstützung des Designs von funktionalen Sicherheitssystemen verfügbar
- Lastschutz während Überspannung (IEC 61000-4-5) mit minimalen externen Komponenten
- IMON-Stromausgang (±8,5 % Genauigkeit)
- Geringer Ruhestrom, 300 µA im Betrieb, 20 µA im Shutdown
- Einstellbare UVLO, OVP-Abschaltung, Ausgangs-Slew-Rate-Steuerung
- Rückstromblockierung
- Feste 38-V-Überspannungsklemme (nur TPS26602)
- Erhältlich in benutzerfreundlichen 16-Pin-HTSSOP- und 24-Pin-VQFN-Gehäusen
- Wählbare Optionen für die Reaktion auf Strombegrenzungsfehler (Auto-Retry, Latch Off, Circuit Breaker Modes)
- UL2367-anerkannt - Datei-Nr. 169910 - RILIM ≥ 5,36 kΩ (2,35 A Maximum)
- UL60950 - Sicher während des Einzelpunktfehlertests - Open/Short ILIM-Erkennung
Anwendungen
- Programmierbare Logiksteuerung
- Verteiltes Steuerungssystem (DCS)
- Steuerung und Automatisierung
- Redundante Versorgung ORing
- Industrieller Überspannungsschutz
Zusätzliche Information
| Kategorie |
Integrierte Schaltkreise (ICs) Energiemanagement (PMIC) Stromregelung/-management |
| Hersteller |
Texas Instruments |
| Verpackung |
Band und Rolle (TR) Cut Tape (CT) Digi-Reel® |
| Teilestatus |
Aktiv |
| Funktion |
Elektronische Sicherung |
| Genauigkeit |
±5% |
| Spannung - Eingang |
4,2 V ~ 55 V |
| Strom - Ausgang |
2,35 A |
| Betriebstemperatur |
-40°C ~ 125°C (TJ) |
| Montageart |
Oberflächenmontage |
| Gehäuse / Gehäuse |
16-PowerTSSOP (0,173", 4,40 mm Breite) |
| Gehäuse des Lieferantengeräts |
16-HTSSOP |
| Basisproduktnummer |
TPS26600 |
Zeichnung
