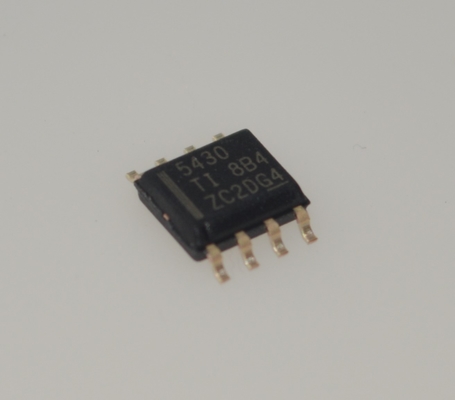

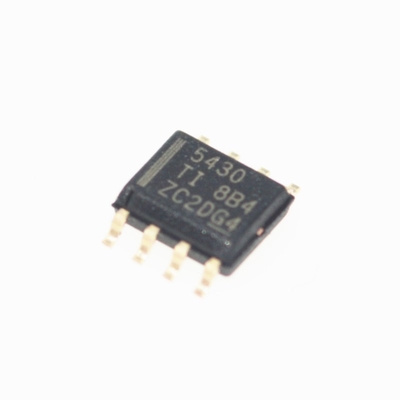

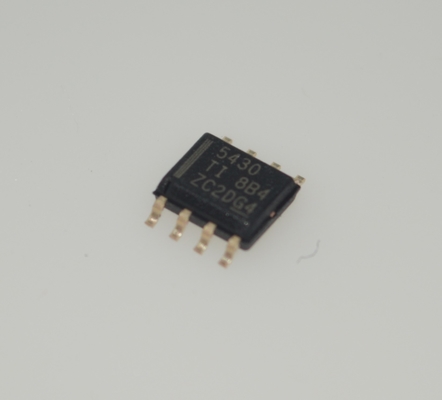

TPS5430DDAR 3A 5.5-36V Breite Eingabe Schritt-nach unten-Wandler 500kHz Schaltvorrichtung Hohe Effizienz (bis zu 95%) Interne Kompensationsleistung Gutes Signal Thermischer/UVLO-Schutz SOIC-8 Paket

TPS5430DDAR 3A 5,5-36V Wide Input Step-Down-Wandler 500 kHz Schaltfrequenz Hoher Wirkungsgrad (bis zu 95 %) Interne Kompensation Power-Good-Signal Thermal/UVLO-Schutz SOIC-8-Gehäuse

andnbsp;

Merkmale

andbull; Großer Eingangsspannungsbereich:andndash;TPS5430: 5,5 V bis 36 Vandndash;TPS5431: 5,5 V bis 23 V

andbull; Bis zu 3 A Dauer- (4 A Spitze) Ausgangsstrom

andbull; Hoher Wirkungsgrad von bis zu 95 % durch integrierten 100 mΩ MOSFET-Schalter

andbull; Großer Ausgangsspannungsbereich: einstellbar bis auf 1,22 V mit 1,5 % Anfangsgenauigkeit

andbull; Interne Kompensation minimiert die Anzahl der externen Bauteile

andbull; Feste Schaltfrequenz von 500 kHz für kleine Filtergröße

andbull; Verbesserte Leitungsregelung und Einschwingverhalten durch Eingangsspannungs-Feedforward

andbull; System geschützt durch Strombegrenzung, Überspannungsschutz und thermische Abschaltung

andbull;andndash;40 °C bis 125 °C Betriebstemperaturbereich

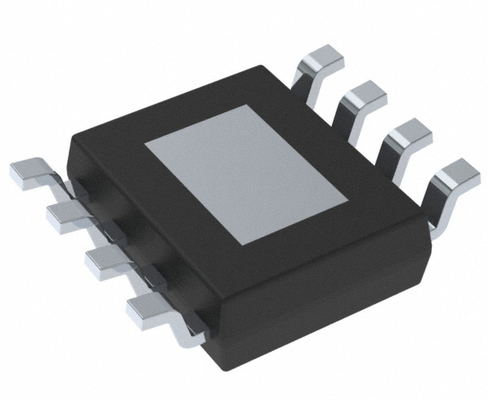

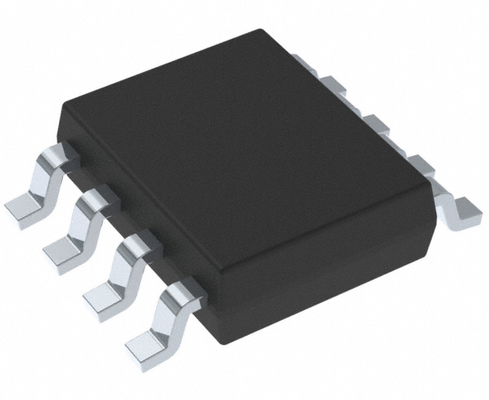

andbull; Erhältlich in einem kleinen, thermisch verbesserten 8-Pin-SO-PowerPADandtrade;-IC-Gehäuse

andnbsp;

Anwendungen

andbull; Verbraucher: Set-Top-Box, DVD, LCD-Displays

andbull; Industrielle und Car-Audio-Netzteile

andbull; Batterieladegeräte, Hochleistungs-LED-Versorgung

andbull; 12-V- und 24-V-Verteilungsstromsysteme

andnbsp;

Beschreibung

Der TPS543x ist ein PWM-Wandler mit hohem Ausgangsstrom, der einen niederohmigen High-Side-N-Kanal-MOSFET integriert. Auf dem Substrat mit den aufgeführten Merkmalen befinden sich ein Hochleistungs-Spannungsfehlerverstärker, der eine hohe Spannungsregulierungsgenauigkeit unter transienten Bedingungen bietet; eine Unterspannungs-Lockout-Schaltung, um den Start zu verhindern, bis die Eingangsspannung 5,5 V erreicht; eine intern eingestellte Soft-Start-Schaltung zur Begrenzung der Einschaltströme; und eine Spannungs-Feedforward-Schaltung zur Verbesserung des Einschwingverhaltens. Mit dem ENA-Pin wird der Abschaltstrom typischerweise auf 15 andmu;A reduziert. Weitere Merkmale sind ein aktiv-hoher Enable, Strombegrenzung, Überspannungsschutz und thermische Abschaltung. Um die Designkomplexität und die Anzahl der externen Komponenten zu reduzieren, wird die TPS543x-Rückkopplungsschleife intern kompensiert. Der TPS5431 ist für den Betrieb mit Stromschienen bis zu 23 V vorgesehen. Der TPS5430 regelt eine Vielzahl von Stromquellen, einschließlich 24-V-Bus.

Das TPS543x-Gerät ist in einem thermisch verbesserten, einfach zu verwendenden 8-Pin-SOIC-PowerPAD-IC-Gehäuse erhältlich. TI bietet Evaluierungsmodule und das Designer-Softwaretool, um schnell Hochleistungs-Netzteil-Designs zu realisieren, die aggressive Geräteentwicklungszyklen erfüllen.

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung
