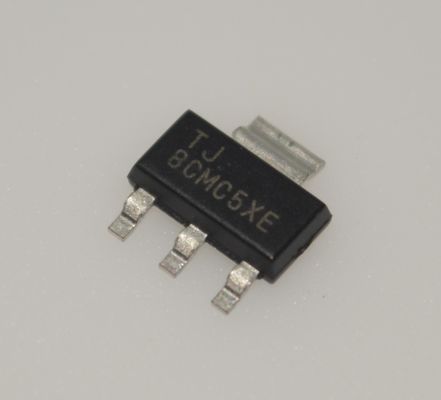

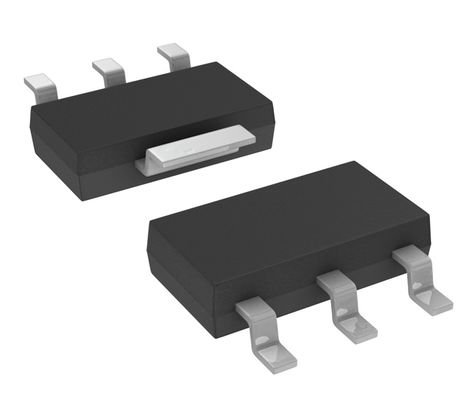

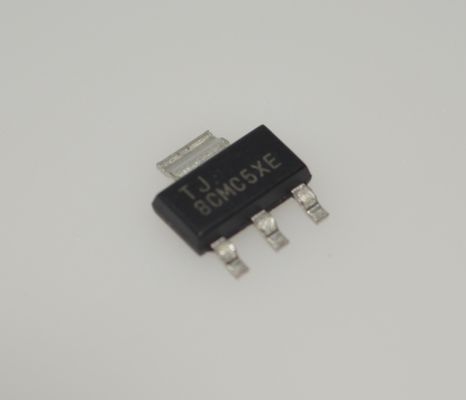

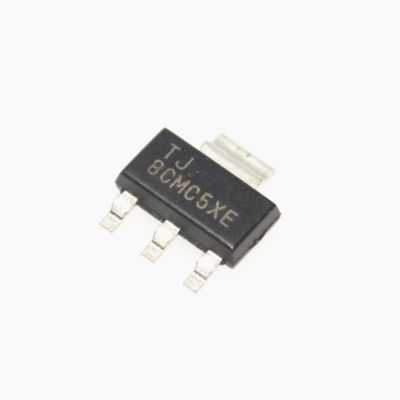

TLV1117LV33DCYR 800mA LDO 3,3V Festausgang 1% Genauigkeit Geringe Dropout-Spannung Überstrom- and Thermalschutz -40°C bis 125°C Stabil mit Keramikkondensatoren SOT-223 Gehäuse

TLV1117LV33DCYR 800mA LDO 3,3V Fester Ausgang 1% Genauigkeit Geringe Dropout-Spannung Überstrom- undamp; Thermischer Schutz -40anddeg;C bis 125anddeg;C Stabil mit Keramikkondensatoren SOT-223 Gehäuse

andnbsp;

Eigenschaften

andbull; Typische Genauigkeit: 1,5%

andbull; Niedriger IQ: 100 andmu;A (Maximum)andndash; 500-mal niedriger als bei Standard-1117-Geräten

andbull; VIN: 2 V bis 5,5 Vandndash; Absolute maximale VIN: 6 V

andbull; Stabil mit 0-mA-Ausgangsstrom

andbull; Geringer Dropout: 455 mV bei 1 A für VOUT = 3,3 V

andbull; Hoher PSRR: 65 dB bei 1 kHz

andbull; Mindest angegebene Strombegrenzung: 1,1 A

andbull; Stabil mit kostengünstigen Keramikkondensatoren:andndash; Mit 0-andOmega; ESR

andbull; Temperaturbereich: andndash;40anddeg;C bis +125anddeg;C

andbull; Thermische Abschaltung und Überstromschutz

andbull; Für Drop-in-Ersatz mit erweiterter Funktionalität siehe TLV761

andbull; Erhältlich in einem SOT-223-Gehäuse

andnbsp;

Anwendungen

andbull; Set-Top-Boxen

andbull; Fernseher und Monitore

andbull; PC-Peripheriegeräte, Notebooks, Motherboards

andbull; Modems und andere Kommunikationsprodukte

andbull; Nachregelung von Schaltnetzteilen

andnbsp;

Beschreibung

Der TLV1117LV Low-Dropout (LDO) Linearregler ist eine Niederspannungsversion des beliebten TLV1117 Spannungsreglers.

Der TLV1117LV ist ein Gerät mit extrem geringem Stromverbrauch, das 500-mal weniger Ruhestrom verbraucht als herkömmliche 1117-Spannungsregler, wodurch das Gerät für Anwendungen konzipiert ist, die einen sehr geringen Standby-Strom erfordern. Der TLV1117LV LDO ist auch mit 0 mA Laststrom stabil; es gibt keine Mindestlastanforderung, was das Gerät zu einer guten Wahl für Anwendungen macht, bei denen der Regler neben großen Strömen in der Größenordnung von 1 A während des normalen Betriebs auch sehr kleine Lasten im Standby-Modus versorgen muss. Der TLV1117LV bietet eine hervorragende Leitungs- und Lasttransientenleistung, was zu sehr kleinen Unter- und Überschwingungen der Ausgangsspannung führt, wenn sich die Laststromanforderung von weniger als 1 mA auf mehr als 500 mA ändert.

Ein Präzisions-Bandabstand und Fehlerverstärker bieten eine Genauigkeit von 1,5 %. Ein sehr hohes Power-Supply-Rejection-Ratio (PSRR) ermöglicht den Einsatz des Geräts zur Nachregelung nach einem Schaltregler. Weitere wertvolle Merkmale sind geringes Ausgangsrauschen und geringe Dropout-Spannung.

Das Gerät ist intern kompensiert, um mit 0-andOmega; äquivalenten Serienwiderstand (ESR)-Kondensatoren stabil zu sein. Diese wesentlichen Vorteile ermöglichen den Einsatz von kostengünstigen Keramikkondensatoren mit geringer Größe. Kostengünstige Kondensatoren, die höhere Vorspannungen und Temperatur-Derating aufweisen, können bei Bedarf ebenfalls verwendet werden.

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung
