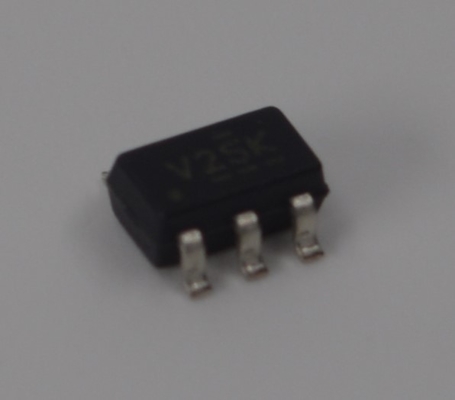

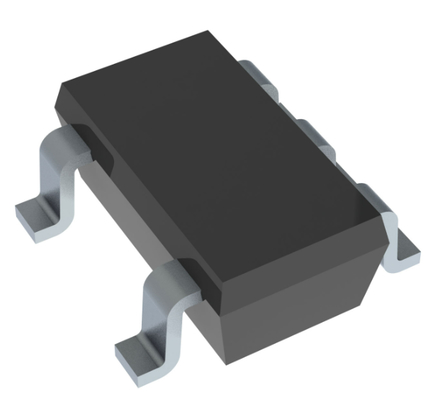

SN74CBTLV1G125DBVR 1-Kanal Low-Voltage Bus-Schalter <5Ω Einschaltwiderstand 3,3V/2,5V Betrieb 0-5V Pegelübersetzung Ultra-Low Power 10ns Geschwindigkeit SOT-23-5 Gehäuse Ermöglicht Hot-Insertion

SN74CBTLV1G125DBVR 1-Kanal Low-Voltage-Busschalter andlt;5andOmega; Einschaltwiderstand 3,3 V/2,5 V Betrieb 0-5 V Pegelübersetzung Ultra-Low Power 10 ns Geschwindigkeit SOT-23-5 Gehäuse ermöglicht Hot-Insertion

andnbsp;

MERKMALE

andbull; 5-Ω-Schaltverbindung zwischen zwei Anschlüssen

andbull; Rail-to-Rail-Schaltung an Daten-E/A-Ports

andbull; Ioff unterstützt den Betrieb im Partial-Power-Down-Modus

andnbsp;

Anwendungen

Pegelübersetzung/-verschiebung:

Szenario: In Mixed-Voltage-Systemen, die einen Low-Voltage-Prozessor (z. B. einen 1,8-V- oder 2,5-V-MCU) mit einem Higher-Voltage-Peripheriegerät (z. B. einem 5-V-Sensor oder einem Legacy-Gerät) verbinden.

Funktionsweise: Sein großer Spannungsbereich (0 bis 5 V) ermöglicht eine nahtlose bidirektionale Signalübertragung zwischen Schaltungen mit unterschiedlichen Spannungen und ermöglicht so die Pegelverschiebung ohne zusätzliche Stromversorgung.

Bus-Isolierung & Multiplexing:

Szenario: Wenn mehrere Peripheriegeräte dieselbe Datenleitung (z. B. Iandsup2;C, SPI) oder Adressleitung gemeinsam nutzen müssen, aber nur ein Gerät gleichzeitig mit dem Host kommunizieren kann.

Funktionsweise: Durch die Verwendung mehrerer solcher Schalter kann der MCU das Schalten steuern, um den Bus mit Gerät A oder Gerät B zu verbinden, wodurch nicht ausgewählte Geräte effektiv isoliert und Buskonflikte verhindert werden.

Hot-Insertion-Unterstützung:

Szenario: Anwendungen, die das Hot-Plugging von Modulen oder Karten erfordern, wie z. B. Telekommunikationskarten, industrielle Steuermodule oder Testvorrichtungen.

Funktionsweise: Das interne Schaltungsdesign hält unsicheren Power-Sequenzierungen stand und schützt den Kernprozessor und empfindliche Schaltungen vor Überspannungen und Stromstößen beim Ein- oder Ausschalten.

Analog- & Digitalsignal-Schaltung:

Szenario: Schalten von Audiosignalpfaden, Sensoreingangsauswahl oder digitalen Signalen mit niedriger Geschwindigkeit.

Hinweis: Obwohl es analoge Signale (innerhalb seines Spannungsbereichs) übertragen kann, ist es aufgrund seines Einschaltwiderstands (~5andOmega;) und seiner Bandbreitenbeschränkungen nicht geeignet für hochfrequente analoge Signale (z. B. Video) oder hochpräzise analoge Erfassung (z. B. Präzisions-ADC-Eingänge).

andnbsp;

BESCHREIBUNG

Der SN74CBTLV1G125 verfügt über einen einzelnen Hochgeschwindigkeits-Leitungsschalter. Der Schalter ist deaktiviert, wenn der Output-Enable-Eingang (OE) hoch ist.

Dieses Gerät ist vollständig für Partial-Power-Down-Anwendungen mit Ioff spezifiziert. Die Ioff-Funktion stellt sicher, dass kein schädlicher Strom durch das Gerät zurückfließt, wenn es heruntergefahren wird. Das Gerät hat eine Isolierung während des Ausschaltens.

Um den hochohmigen Zustand beim Einschalten oder Ausschalten sicherzustellen, sollte OE über einen Pullup-Widerstand mit VCC verbunden werden; der Mindestwert des Widerstands wird durch die Stromsenkenfähigkeit des Treibers bestimmt.

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung
