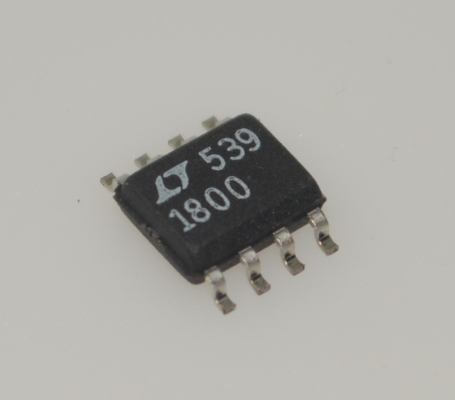

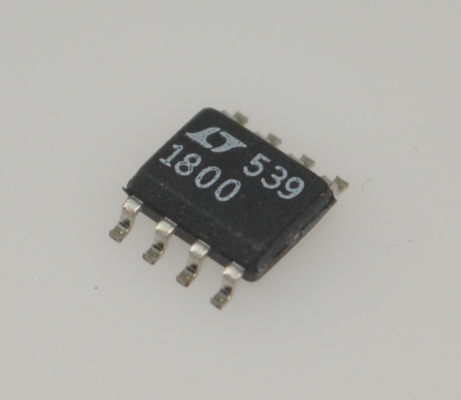

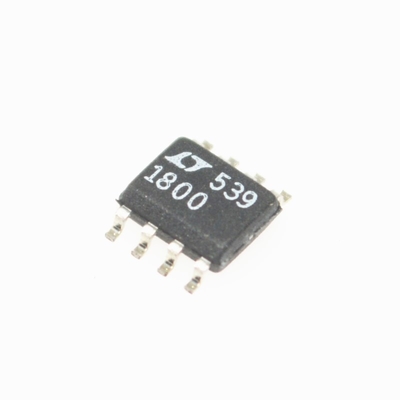

LT1800CS8 Hochgeschwindigkeits-100-MHz-Operationsverstärker 400 V/µs Anstiegsrate Geringer 3,5 mV Offset Rail-to-Rail-Ausgang 5 V bis ±5 V Versorgung 7 nA IB Platzsparendes SOIC-8 für Filter/ADC-Treiber

LT1800CS8 Hochgeschwindigkeits-100-MHz-Operationsverstärker, 400 V/µs Slew Rate, niedriger 3,5 mV Offset, Rail-to-Rail-Ausgang, 5 V bis ±5 V Versorgung, 7 nA IB, platzsparendes SOIC-8 für Filter/ADC-Treiber

MERKMALE

n Verstärkungs-Bandbreiten-Produkt: 80 MHz

n Eingangs-Gleichtaktbereich umfasst beide Rail-Spannungen

n Ausgang schwingt Rail-to-Rail

n Geringer Ruhestrom: 2 mA max.

n Eingangs-Offsetspannung: 350 µV max.

n Eingangs-Biasstrom: 250 nA max.

n Geringes Spannungsrauschen: 8,5 nV/√Hz

n Slew Rate: 25 V/µs

n Gleichtaktunterdrückung: 105 dB

n Versorgungsspannungsunterdrückung: 97 dB

n Offen-Schleifen-Verstärkung: 85 V/mV

n Betriebstemperaturbereich: –40 °C bis 85 °C

n Verfügbar in den 8-Pin-SO- und 5-Pin-Low-Profile (1 mm) ThinSOT™-Gehäusen

ANWENDUNGEN

n Niederspannungs-, Hochfrequenz-Signalverarbeitung

n Ansteuerung von A/D-Wandlern

n Rail-to-Rail-Pufferverstärker

n Aktive Filter

n Video-Leitungstreiber

BESCHREIBUNG

Der LT®1800 ist ein stromsparender, hochschneller Rail-to-Rail-Eingangs- und -Ausgangs-Operationsverstärker mit ausgezeichneter DC-Leistung. Der LT1800 zeichnet sich durch reduzierten Versorgungsstrom, niedrigere Eingangs-Offsetspannung, niedrigeren Eingangs-Biasstrom und höhere DC-Verstärkung aus als andere Geräte mit vergleichbarer Bandbreite.

Der LT1800 hat einen Eingangsbereich, der beide Versorgungsspannungen umfasst, und einen Ausgang, der innerhalb von 20 mV von jeder Versorgungsspannung schwingt, um den Signal-Dynamikbereich in Niederspannungsanwendungen zu maximieren.

Der LT1800 behält seine Leistung für Versorgungen von 2,3 V bis 12,6 V bei und ist für 3 V, 5 V und ±5 V Versorgungen spezifiziert. Die Eingänge können ohne Beschädigung oder Phasenvertauschung des Ausgangs über die Versorgungen hinaus angesteuert werden.

Der LT1800 ist im 8-Pin-SO-Gehäuse mit der Standard-Operationsverstärker-Pinbelegung und im 5-Pin-TSOT-23-Gehäuse erhältlich. Für Dual- und Quad-Versionen des LT1800 siehe Datenblatt LT1801/LT1802. Der LT1800 kann als Plug-in-Ersatz für viele Operationsverstärker verwendet werden, um den Eingangs-/Ausgangsbereich und die Leistung zu verbessern.

INFORMATIONEN

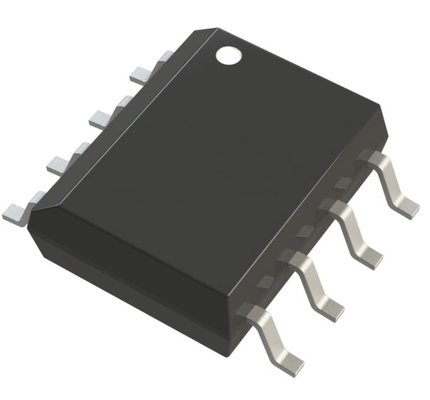

Zeichnung
