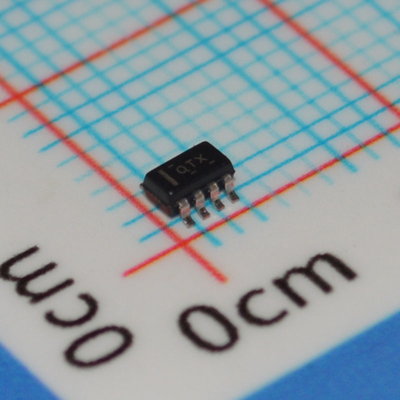

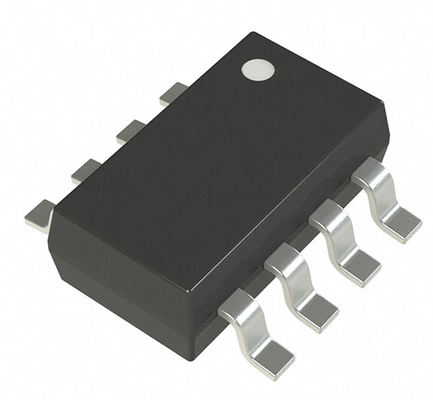

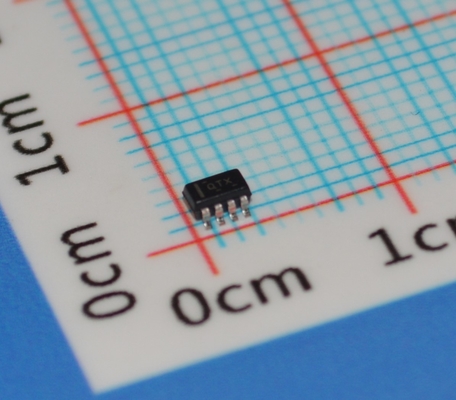

TPS62120DCNR 3.3V 1.5A Step-Down-Wandler mit 95% Wirkungsgrad 3.1-17V Einspeiseinstellung 100% Arbeitszyklus Interner Ausgleich Weichstart und thermischer Abschalt in SOT-23 Paket

TPS62120DCNR 3.3V 1.5A Step-Down-Wandler mit 95% Wirkungsgrad 3.1-17V Einspeiseinstellung 100% Arbeitszyklus Interner Ausgleich Weichstart und thermischer Abschalt in SOT-23 Paket

undnbsp;

Eigenschaften

undbull; breiter Eingangsspannungsbereich: 2 V bis 15 V 1

und Stier; bis zu 96% Effizienz

undbull; Stromsparmodus mit 11-undmicro;A Stillstandsstrom

undbull; Ausgangsstrom 75 mA

undbull; Ausgangsspannungsbereich: 1,2 V bis 5,5 V

undbull; bis zu 800-kHz Schaltfrequenz

undbull; Synchronumwandler, ohne externe Richter

undbull; LowOutput Ripple Spannung

undbull; 100%Zyklus für den niedrigsten Abbruch

undbull; Small SOT 8-Pin (TPS62120) und 2-mm undtimes; 2-mm DFN 6-Pin (TPS62122) Paket

undbull; innerer Weichstart

undbull; Leistung guter offener Abfluss (TPS62120)

undbull; Offene Entwässerung für die Entwässerung (TPS62120)

und Bull; 2,5-Volt steigende und 1,85-Volt fallende UVLO-Schwellen

undnbsp;

Anwendungen

undbull; LowPower-HF-Anwendungen

undbull; Mikroprozessoren mit sehr geringer Leistung

undbull; Energiegewinnung

und Bull; Industrielle Messtechnik

undnbsp;

Beschreibung

Das TPS6212x-Gerät ist ein hocheffizienter synchroner Step-Down-Gleichstrom-Gleichstrom-Wandler, der für Anwendungen mit geringer Leistung optimiert wurde.Das Gerät unterstützt bis zu 75 mA Ausgangsstrom und ermöglicht die Verwendung von winzigen externen Induktoren und Kondensatoren.

Der breite Einsatzspannungsbereich von 2 V bis 15 V unterstützt die Energiegewinnung, batteriebetriebene sowie 9-V- oder 12-V-Leitungsanwendungen.

Mit seinem fortgeschrittenen hysteretischen Steuerungssystem ermöglicht der Umrichter eine Energieeinsparung.Bei leichten Belastungen arbeitet der Umrichter im Modulationsmodus der Pulsfrequenz (PFM) und wechselt bei höheren Belastungsströmen automatisch in den Modulationsmodus der Pulsbreite (PWM)Der Energiesparmodus gewährleistet einen hohen Wirkungsgrad über den gesamten Laststrombereich.Das hysteretische Steuerungssystem ist für eine geringe Ausgangswellenspannung im PFM-Modus optimiert, um das Ausgangsgeräusch auf ein Minimum zu reduzierenDas Gerät verbraucht im PFM-Modus nur 10 und Mikro-A-Stillstrom vom VIN.

Im Abschaltmodus ist das Gerät ausgeschaltet.

Eine offene Leistungsgutleistung ist im TPS62120 verfügbar und zeigt an, wenn die Ausgangsspannung reguliert ist.

Der TPS62120 verfügt über einen zusätzlichen SGND-Pin, der im Stillstand mit dem GND verbunden ist.

Der TPS6212x arbeitet über einen freien Lufttemperaturbereich von 40°C bis 85°C. Der TPS62120 ist in einem kleinen 8-Pin-SOT-23-Paket erhältlich, der TPS62122 in einem 2-mm-Temperaturbereich.2 mm 6-Pin DFN-Paket.

undnbsp;

Informationen

undnbsp;

Zeichnung
