TPS61027DRCR 5V 1,2A Aufwärtswandler mit 95% Wirkungsgrad, 2,7-12V Eingang, 1,2MHz Frequenz, Energiesparmodus, interner Schalter, Soft-Start und thermische Abschaltung im 10-Pin VSON-Gehäuse

TPS61027DRCR 5V 1,2A Boost-Wandler mit 95 % Wirkungsgrad, 2,7-12V Eingang, 1,2MHz Frequenz, Energiesparmodus, interner Schalter, Soft-Start und thermische Abschaltung im 10-Pin VSON-Gehäuse

andnbsp;

Merkmale

andbull; 96 % Wirkungsgrad Synchron-Boost-Wandler 1

andbull; Ausgangsspannung bleibt geregelt, wenn die Eingangsspannung die nominale Ausgangsspannung überschreitet

andbull; Ruhestrom des Geräts: 25 andmicro;A (typisch)

andbull; Eingangsspannungsbereich: 0,9 V bis 6,5 V

andbull; Feste und einstellbare Ausgangsspannungsoptionen bis zu 5,5 V

andbull; Energiesparmodus für verbesserte Effizienz bei geringer Ausgangsleistung

andbull; Low-Battery-Komparator

andbull; Low-EMI-Wandler (integrierter Anti-Ringing-Schalter)

andbull; Lasttrennung während der Abschaltung

andbull; Übertemperaturschutz

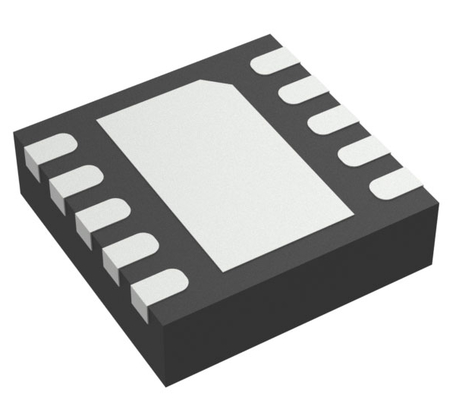

andbull; Kleines 3-mm andtimes; 3-mm VSON-10-Gehäuse

andnbsp;

Anwendungen

andbull; Alle Produkte, die mit einer Zelle, zwei Zellen und drei Zellen betrieben werden und mit Alkali-, NiCd- oder NiMH-Batterien oder einer Zelle Li-Ion- oder Li-Polymer-Batterie betrieben werden

andbull; Tragbare Audioplayer

andbull; PDAs

andbull; Mobiltelefone

andbull; Medizinische Produkte für den persönlichen Gebrauch

andbull; Kamera-LED-Blitzlichter

andnbsp;

Beschreibung

Die Geräte der TPS6102x-Familie bieten eine Stromversorgungslösung für Produkte, die entweder mit einer Zelle, zwei Zellen oder drei Zellen Alkali-, NiCd- oder NiMH-Batterien oder einer Zelle Li-Ion- oder Li-Polymer-Batterie betrieben werden. Ausgangsströme können bis zu 200 mA betragen, wenn eine einzelne Alkali-Batterie verwendet wird, und diese bis auf 0,9 V entladen. Das Gerät kann auch zur Erzeugung von 5 V bei 500 mA von einer 3,3-V-Schiene oder einer Li-Ion-Batterie verwendet werden. Der Boost-Wandler basiert auf einem Festfrequenz-Pulsweitenmodulations-(PWM)-Controller, der einen Synchrongleichrichter verwendet, um maximale Effizienz zu erzielen. Bei geringen Lastströmen wechselt der Wandler in den Energiesparmodus, um einen hohen Wirkungsgrad über einen weiten Laststrombereich aufrechtzuerhalten. Der Energiesparmodus kann deaktiviert werden, wodurch der Wandler gezwungen wird, mit einer festen Schaltfrequenz zu arbeiten. Der maximale Spitzenstrom im Boost-Schalter ist auf einen Wert von 800 mA, 1500 mA oder 1800 mA begrenzt, abhängig von der Version des Geräts.

Die Geräte der TPS6102x halten die Ausgangsspannung geregelt, selbst wenn die Eingangsspannung die nominale Ausgangsspannung überschreitet. Die Ausgangsspannung kann durch einen externen Widerstandsteiler programmiert werden oder ist intern auf dem Chip fest eingestellt. Der Wandler kann deaktiviert werden, um die Batterieentladung zu minimieren. Während der Abschaltung wird die Last vollständig von der Batterie getrennt. Ein Low-EMI-Modus wird implementiert, um das Klingeln zu reduzieren und somit die abgestrahlte elektromagnetische Energie zu senken, wenn der Wandler in den diskontinuierlichen Leitungsmodus wechselt. Das Gerät ist in einem 10-Pin-VSON-PowerPADandtrade;-Gehäuse mit den Abmessungen 3 mm x 3 mm (DRC) untergebracht.

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung
