TLV1117LV25DCYR:2.5V Festleistung LDO mit 1A-Strom Niedrigentrop (1.1V max) Hohe PSRR (65dB) 1% Genauigkeit Stabil mit Keramikkondensatoren Überstrom-/Wärmeschutz im SOT-223-Paket

TLV1117LV25DCYR: 2,5 V Festspannungs-LDO mit 1 A Strom, geringem Spannungsabfall (1,1 V max), hohem PSRR (65 dB), 1 % Genauigkeit, stabil mit Keramikkondensatoren, Überstrom-/Thermischer Schutz im SOT-223-Gehäuse

andnbsp;

Eigenschaften

andbull; Typische Genauigkeit: 1,5 %

andbull; Geringer IQ: 100 andmu;A (maximal)andndash; 500-mal niedriger als bei Standard-1117-Geräten

andbull; VIN: 2 V bis 5,5 Vandndash; Absolute maximale VIN: 6 V

andbull; Stabil mit 0-mA-Ausgangsstrom

andbull; Geringer Spannungsabfall: 455 mV bei 1 A für VOUT = 3,3 V

andbull; Hoher PSRR: 65 dB bei 1 kHz

andbull; Mindeststromgrenze: 1,1 A

andbull; Stabil mit kostengünstigen Keramikkondensatoren:andndash; Mit 0-andOmega; ESR

andbull; Temperaturbereich: andndash;40anddeg;C bis +125anddeg;C

andbull; Thermische Abschaltung und Überstromschutz

andbull; Für Drop-in-Ersatz mit erweiterter Funktionalität siehe TLV761

andbull; Erhältlich in einem SOT-223-Gehäuse

andnbsp;

Anwendungen

andbull; Set-Top-Boxen

andbull; Fernseher und Monitore

andbull; PC-Peripheriegeräte, Notebooks, Motherboards

andbull; Modems und andere Kommunikationsprodukte

andbull; Nachregelung von Schaltnetzteilen

andnbsp;

Beschreibung

Der TLV1117LV Low-Dropout (LDO) Linearregler ist eine Niederspannungsversion des beliebten TLV1117 Spannungsreglers.

Der TLV1117LV ist ein Gerät mit extrem geringem Stromverbrauch, das den 500-fachen Ruhestrom verbraucht als herkömmliche 1117-Spannungsregler, wodurch das Gerät für Anwendungen konzipiert ist, die einen sehr geringen Standby-Strom erfordern. Der TLV1117LV LDO ist auch mit 0 mA Laststrom stabil; es gibt keine Mindestlastanforderung, was das Gerät zu einer guten Wahl für Anwendungen macht, bei denen der Regler neben großen Strömen in der Größenordnung von 1 A während des Normalbetriebs auch sehr kleine Lasten im Standby versorgen muss. Der TLV1117LV bietet eine hervorragende Leitungs- und Lasttransientenleistung, was zu sehr kleinen Unter- und Überschwingungen der Ausgangsspannung führt, wenn sich die Laststromanforderung von weniger als 1 mA auf mehr als 500 mA ändert.

Ein Präzisions-Bandabstand und ein Fehlerverstärker sorgen für eine Genauigkeit von 1,5 %. Ein sehr hohes Power-Supply-Rejection-Ratio (PSRR) ermöglicht den Einsatz des Geräts zur Nachregelung nach einem Schaltregler. Weitere wertvolle Funktionen sind geringes Ausgangsrauschen und geringe Spannungsabfallspannung.

Das Gerät ist intern kompensiert, um mit Kondensatoren mit 0-andOmega; äquivalentem Serienwiderstand (ESR) stabil zu sein. Diese wesentlichen Vorteile ermöglichen den Einsatz von kostengünstigen Keramikkondensatoren mit geringer Größe. Kostengünstige Kondensatoren mit höheren Vorspannungen und Temperatur-Derating können bei Bedarf ebenfalls verwendet werden.

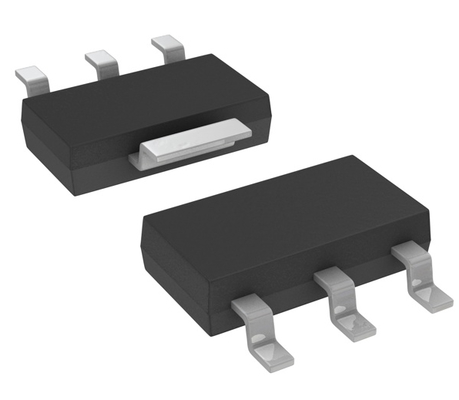

Der TLV1117LV ist in einem SOT-223-Gehäuse erhältlich.

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung
