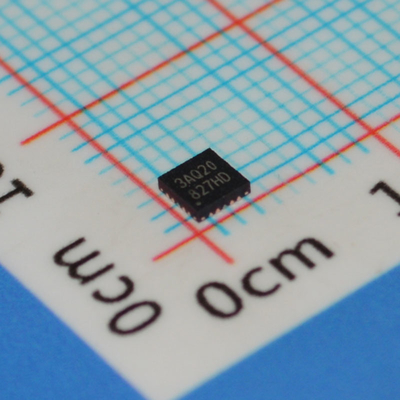

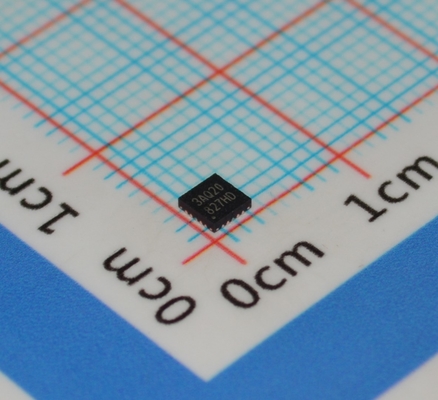

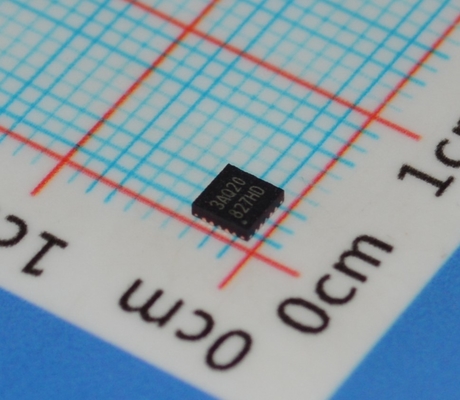

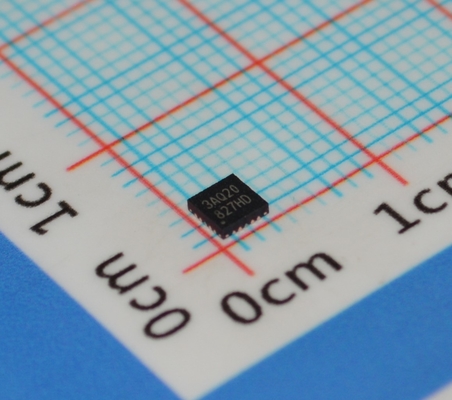

N76E003AQ20 20MHz 8051-basierte MCU mit 18KB Flash 1KB SRAM 12-Bit ADC 16 PWM UART/SPI/I2C 2.4V-5.5V Betrieb in 20-Pin TSSOP Paket

N76E003AQ20 20MHz 8051-basierter MCU mit 18KB Flash, 1KB SRAM, 12-Bit ADC, 16 PWM, UART/SPI/Iandsup2;C, 2,4V-5,5V Betrieb im 20-Pin TSSOP-Gehäuse

andnbsp;

MERKMALE
CPU:
Vollständig statisches Design, 8-Bit Hochleistungs-1T 8051-basierter CMOS-Mikrocontroller.

Befehlssatz vollständig kompatibel mit MCS-51.

4-Prioritätsstufen-Interrupt-Fähigkeit.

Dual Data Pointers (DPTRs).

Betrieb:
Breite Versorgungsspannung von 2,4V bis 5,5V.

Breite Betriebsfrequenz bis zu 16 MHz

Industrietemperaturbereich: -40and#39;C bis +105℃C

Speicher:
Bis zu 18K Bytes APROM für Benutzercode.

Konfigurierbare 4K/3K/2K/1K/0K Bytes LDROM, was dem Benutzer Flexibilität bei der Entwicklung von Boot-Code bietet.

Flash-Speicher akkumuliert mit Seiten von jeweils 128 Bytes.

Eingebautes In-Application-Programmable (lAP).

Code-Sperre für Sicherheit.
256 Bytes On-Chip-RAM.

Zusätzliche 768 Bytes On-Chip-Hilfs-RAM (XRAM), auf das über den MOVX-Befehl zugegriffen wird.

Ein 16-Bit Timer 2 mit einem Drei-Kanal-Eingangserfassungsmodul und 9 Eingangs-Pins können ausgewählt werden.

Ein 16-Bit Auto-Reload Timer 3, der die Baudraten-Taktquelle von UARTS sein kann

Ein 16-Bit PWM-Zähler-Interrupt für Timer.-
Ein programmierbarer Watchdog-Timer (WDT), der von einer dedizierten 10 kHz internen Quelle getaktet wird.

Ein dedizierter Self Wake-up Timer (WKT) für selbstgesteuertes Aufwecken für stromreduzierte Modi.
Zwei Vollduplex-UART-Ports mit Fehlererkennung und automatischer Adresserkennung. TXD- und RXD-Pins von UART0 über Software austauschbar.

Ein SPl-Port mit Master- und Slave-Modi, bis zu 8 Mbps, wenn der Systemtakt 16 MHz beträgt.
Ein iand#39;C-Bus mit Master- und Slave-Modi, bis zu 400 kbps Datenrate.

Drei Paare, sechs Kanäle der Pulsweitenmodulator (PWM)-Ausgabe, 10 Ausgangs-Pins können ausgewählt werden, bis zu 16-Bit-Auflösung, mit verschiedenen Modi und Fault Brake-Funktion für die Motorsteuerung.

Acht Kanäle für Pin-Interrupts, gemeinsam für alle l/0-Ports, mit variabler Konfiguration der Flanken-/Pegeldetektion.

Ein 12-Bit ADC, bis zu 500 ksps Konvertierungsrate, hardwaregesteuert und Konvertierungsergebnisvergleich, der die Motorsteuerung erleichtert.

Energieverwaltung:
Zwei stromreduzierte Modi: Leerlauf- und Power-Down-Modus.

Spannungsüberwachung:
Brown-Out-Detektion (BOD) mit Low-Power-Modus verfügbar, 4-Level-Auswahl, Interrupt- oder Reset-Optionen.

Power-On-Reset (POR)

Starke ESD- und EFT-Immunität.

Entwicklungswerkzeuge:
Nuvoton On-Chip-Debugger (OCD) mit KElLandquot;andquot;-Entwicklungsumgebung.

Nuvoton In-Circuit-Programmer (lCP).
Nuvoton In-System-Programming (ISP) über UART

andnbsp;

Beschreibung

Der N76E003 ist ein eingebetteter Flash-Typ, 8-Bit Hochleistungs-1T 8051-basierter Mikrocontroller. Der Befehlssatz ist vollständig kompatibel mit dem Standard 80C51 und leistungsverbessert.

Der N76E003 enthält bis zu 18K Bytes Haupt-Flash namens APROM, in dem sich der Inhalt des Benutzercodes befindet. Der N76E003 Flash unterstützt die In-Application-Programming (lAP)-Funktion, die On-Chip-Firmware-Updates ermöglicht. lAP ermöglicht es auch, jeden Block des Benutzercode-Arrays als nichtflüchtigen Datenspeicher zu konfigurieren, der von lAP geschrieben und von lAP oder MOVC-Befehl gelesen wird. Es gibt einen zusätzlichen Flash namens LDROM, in dem sich normalerweise der Boot-Code befindet, um In-System-Programming (lSP) durchzuführen. Die LDROM-Größe ist mit maximal 4K Bytes konfigurierbar. Um die Programmierung und Verifizierung zu erleichtern, kann der Flash elektronisch über einen Parallel-Writer oder In-Circuit-Programming (lCP) programmiert und gelesen werden. Sobald der Code bestätigt wurde, kann der Benutzer den Code aus Sicherheitsgründen sperren.

Der N76E003 bietet reichhaltige Peripheriegeräte, darunter 256 Bytes SRAM, 768 Bytes Hilfs-RAM (XRAM), bis zu 18 Allzweck-l/0, zwei 16-Bit Timer/Zähler 0/1, einen 16-Bit Timer2 mit Drei-Kanal-Eingangserfassungsmodul, einen Watchdog-Timer (wDT), einen Self Wake-up Timer (WKT), einen 16-Bit Auto-Reload Timer3 für allgemeine Zwecke oder Baudratengenerator, zwei UARTs mit Fehlererkennung und automatischer Adresserkennung, ein SPl, ein land#39;C, fünf erweiterte PWM-Ausgangskanäle, achtkanaliger gemeinsamer Pin-Interrupt für alle l0 und ein 12-Bit ADC. Die Peripheriegeräte sind mit 18 Quellen mit 4-Level-Prioritäts-Interrupts ausgestattet.

Der N76E003 ist mit drei Taktquellen ausgestattet und unterstützt das Umschalten während des Betriebs über Software. Die drei Taktquellen umfassen einen externen Takteingang, einen 10 kHz internen Oszillator und einen 16 MHz internen Präzisionsoszillator, der werkseitig auf +1 % bei Raumtemperatur getrimmt ist. Der N76E003 bietet zusätzliche Stromüberwachungsdetektion wie Power-On-Reset und 4-Level-Brown-Out-Detektion, die die Power-On/Off-Sequenz für ein hochzuverlässiges Systemdesign stabilisiert.

Der Mikrocontroller N76E003 verbraucht sehr wenig Strom mit zwei wirtschaftlichen Strommodi zur Reduzierung des Stromverbrauchs - Leerlauf- und Power-Down-Modus, die softwaregesteuert ausgewählt werden können. Der Leerlaufmodus schaltet den CPU-Takt aus, ermöglicht aber den fortgesetzten Betrieb der Peripheriegeräte. Der Power-Down-Modus stoppt den gesamten Systemtakt für minimalen Stromverbrauch. Der Systemtakt des N76E003 kann auch durch einen Software-Taktteiler verlangsamt werden, was eine Flexibilität zwischen Ausführungsleistung und Stromverbrauch ermöglicht.

Mit einem Hochleistungs-CPU-Kern und reichhaltigen, gut konzipierten Peripheriegeräten ist der N76E003 von Vorteil, um allgemeine Zwecke, Haushaltsgeräte oder Motorsteuerungssysteme zu erfüllen.

andnbsp;

INFORMATIONEN

andnbsp;

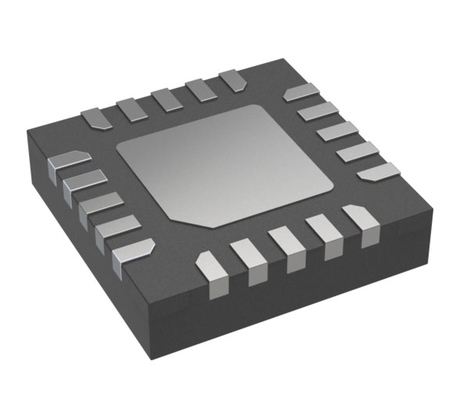

Zeichnung
