LTM4622IY 4A 20V synchroner Step-Down-μModule-Regulator mit 95% Effizienz 3.1-20V Eingangs- ±1,5% Ausgangsgenauigkeit 2.5MHz Schaltvorrichtung und 6,25mm × 6,25mm BGA-Paket

LTM4622IY 4A 20V Synchroner Step-Down andmicro;Modul-Regler mit 95% Wirkungsgrad, 3,1-20V Eingang, andplusmn;1,5% Ausgangsgenauigkeit, 2,5 MHz Schaltfrequenz und 6,25 mm andtimes; 6,25 mm BGA-Gehäuse

andnbsp;

MERKMALE

n Komplettlösung in <1cm2

n Großer Eingangsspannungsbereich: 3,6 V bis 20 V

n 3,3 V Eingang kompatibel mit VIN verbunden mit INTVCC

n 0,6 V bis 5,5 V Ausgangsspannung

n Dual 2,5 A (3 A Spitze) oder Single 5 A Ausgangsstrom

n andplusmn;1,5 % maximaler Gesamtfehler der Ausgangsspannungsregelung über Last, Leitung und Temperatur

n Strommodusregelung, schnelles Einschwingverhalten

n Externe Frequenzsynchronisation

n Multiphase parallelisierbar mit Stromaufteilung

n Ausgangsspannungs-Tracking und Soft-Start-Funktion

n Wählbarer Burst Modeandreg;-Betrieb

n Überspannungsschutz am Eingang und Übertemperaturschutz

n Power-Good-Indikatoren

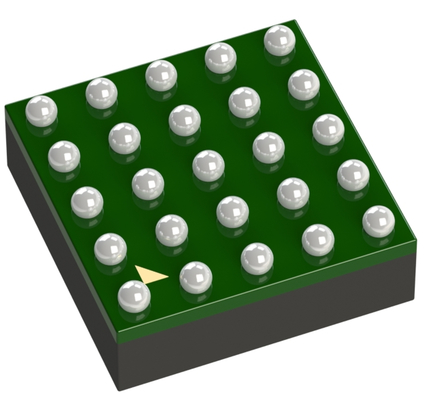

n 6,25 mm andtimes; 6,25 mm andtimes; 1,82 mm LGA- und 6,25 mm andtimes; 6,25 mm andtimes; 2,42 mm BGA-Gehäuse

andnbsp;

ANWENDUNGEN

n Allgemeine Point-of-Load-Wandlung

n Telekommunikations-, Netzwerk- und Industrieanlagen

n Medizinische Diagnosegeräte

n Test- und Debugging-Systeme

andnbsp;

BESCHREIBUNG

Der LTMandreg;4622 ist ein vollständiger dualer 2,5A Step-Down-Schaltmodus-Power-andmicro;Moduleandreg;- (Leistungsmodul-)Regler in einem winzigen, ultradünnen 6,25 mm andtimes; 6,25 mm andtimes; 1,82 mm LGA- und 6,25 mm andtimes; 6,25 mm andtimes; 2,42 mm BGA-Gehäuse. Im Lieferumfang enthalten sind der Schaltregler, die Leistungs-FETs, die Induktivität und die unterstützenden Komponenten. Der LTM4622 arbeitet über einen Eingangsspannungsbereich von 3,6 V bis 20 V und unterstützt einen Ausgangsspannungsbereich von 0,6 V bis 5,5 V, der durch einen einzelnen externen Widerstand eingestellt wird. Sein hocheffizientes Design liefert einen dualen 2,5 A Dauer-, 3 A Spitzen-Ausgangsstrom. Es werden nur wenige keramische Eingangs- und Ausgangskondensatoren benötigt.

Der LTM4622 unterstützt einen wählbaren Burst Mode-Betrieb und Ausgangsspannungs-Tracking für die Versorgungsschienen-Sequenzierung. Seine hohe Schaltfrequenz und die Strommodusregelung ermöglichen ein sehr schnelles Einschwingverhalten bei Leitungs- und Laständerungen, ohne die Stabilität zu beeinträchtigen.

Zu den Fehlerschutzfunktionen gehören Eingangsüberspannung, Ausgangsüberstrom und Übertemperaturschutz. Der LTM4622 ist mit SnPb (BGA) oder RoHS-konformen Anschlussausführungen erhältlich.

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung
