Produktdetails:
Zahlung und Versand AGB:
|
Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
---|---|---|---|
Topology: | Buck, Boost | Output Type: | Adjustable |
Number of Outputs: | 1 |

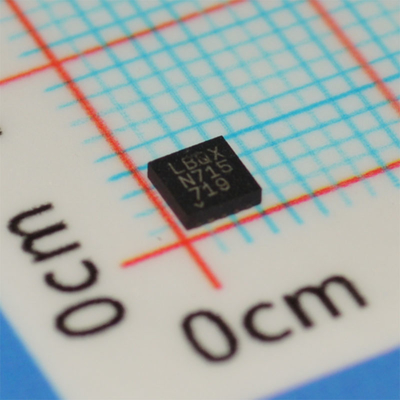

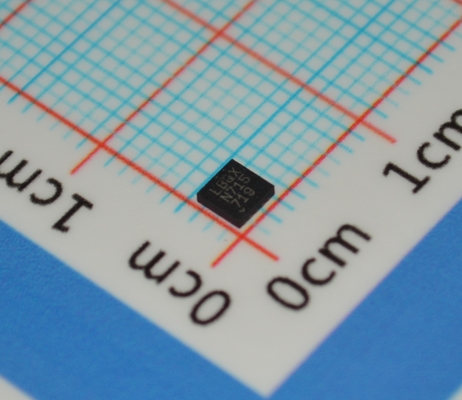

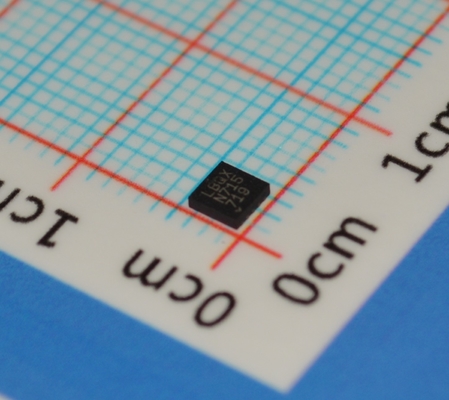

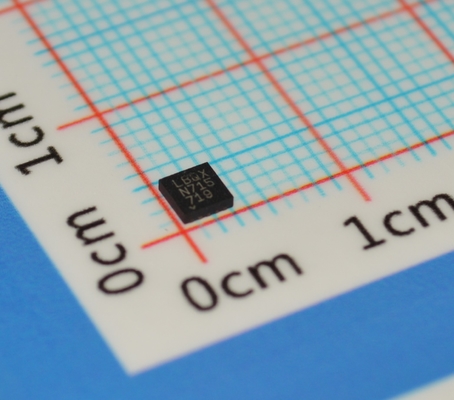

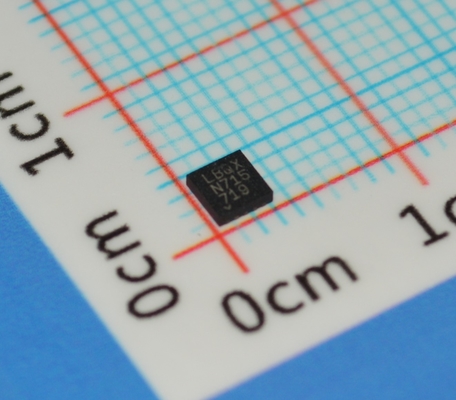

LTC3454EDD#PBF Hocheffizienter 1,5A Buck-Boost-Wandler mit 2,7-5,5V Eingang, 92% Spitzenwirkungsgrad, I²C-Steuerung, geringes Rauschen, 2,5µA Abschaltung und winziges 3mm x 3mm DFN-Gehäuse
MERKMALE
n Hoher Wirkungsgrad: >90% typisch im Torch-Modus, >80% im Flash-Modus
n Großer VIN-Bereich: 2,7V bis 5,5V
n Bis zu 1A kontinuierlicher Ausgangsstrom
n 3,5% LED-Stromprogrammiergenauigkeit
n Interner Soft-Start
n Schutz vor offenen/kurzgeschlossenen LEDs
n Konstante Frequenz 1MHz Betrieb
n Null Abschaltstrom
n Übertemperaturschutz
n Kleines, thermisch verbessertes 10-Pin (3mm × 3mm) DFN-Gehäuse
ANWENDUNGEN
n Handy-Kamera-Blitz
n Handy-Taschenlampenbeleuchtung
n Digitalkameras
n PDAs
n Verschiedene Li-Ion-LED-Treiber
BESCHREIBUNG
Der LTC®3454 ist ein synchroner Buck-Boost-DC/DC-Wandler, der für den Betrieb einer einzelnen Hochleistungs-LED bei Strömen bis zu 1A von einer Einzelzellen-Li-Ion-Batterie optimiert ist. Der Regler arbeitet je nach Eingangsspannung und LED-Vorwärtsspannung entweder im synchronen Buck-, synchronen Boost- oder Buck-Boost-Modus. Ein PLED/PIN-Wirkungsgrad von mehr als 90% kann über den gesamten nutzbaren Bereich einer Li-Ion-Batterie (2,7V bis 4,2V) erreicht werden.
Der LED-Strom ist auf einen von vier Pegeln programmierbar, einschließlich Abschaltung, mit dualen externen Widerständen und dualen Enable-Eingängen. Bei der Abschaltung wird kein Versorgungsstrom gezogen.
Eine hohe konstante Betriebsfrequenz von 1MHz ermöglicht die Verwendung kleiner externer Komponenten. Der LTC3454 wird in einem flachen (0,75 mm) thermisch verbesserten 10-Pin (3 mm × 3 mm) DFN-Gehäuse angeboten.
INFORMATIONEN
Kategorie
|
|
|
Hersteller
|
Analog Devices Inc.
|
|
Serie
|
-
|
|
Verpackung
|
Rohr
|
|
Teilstatus
|
Aktiv
|
|
Typ
|
DC-DC-Regler
|
|
Topologie
|
Abwärts (Buck), Aufwärts (Boost)
|
|
Interne(r) Schalter
|
Ja
|
|
Anzahl der Ausgänge
|
1
|
|
Spannung - Versorgung (Min)
|
2,7V
|
|
Spannung - Versorgung (Max)
|
5,5V
|
|
Spannung - Ausgang
|
5,15V
|
|
Strom - Ausgang / Kanal
|
1A
|
|
Frequenz
|
1MHz
|
|
Dimmung
|
-
|
|
Anwendungen
|
Kamera-Blitz
|
|
Betriebstemperatur
|
-40°C ~ 85°C (TA)
|
|
Montageart
|
Oberflächenmontage
|
|
Gehäuse / Gehäuse
|
10-WFDFN Exposed Pad
|
|
Gehäuse des Lieferanten
|
10-DFN (3x3)
|
|
Basisproduktnummer
|
Zeichnung
