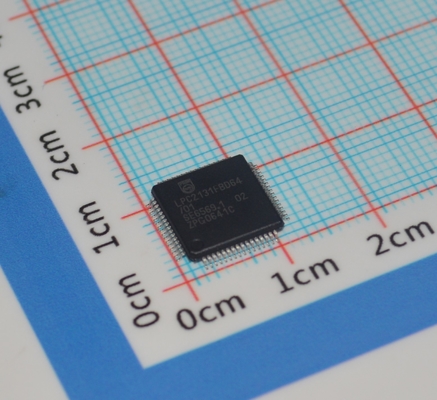

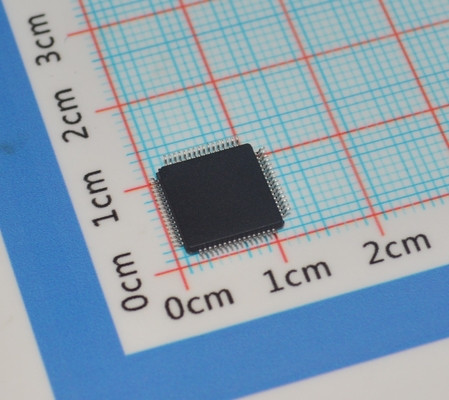

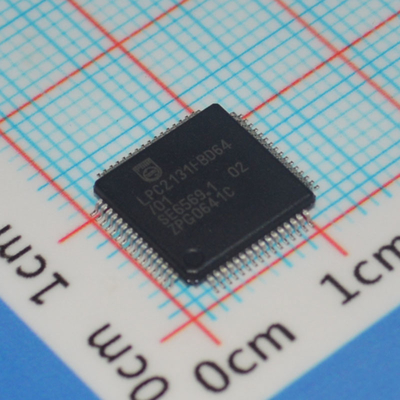

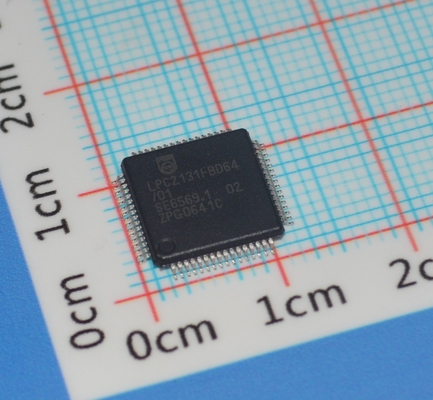

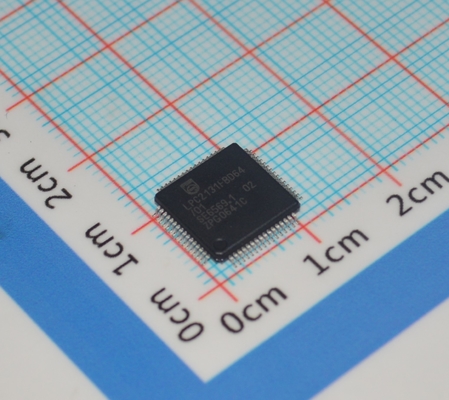

LPC2131FBD64/01,15 ARM7 MCU 32-Bit RISC Core 64KB Flash 16KB RAM 60MHz Geschwindigkeit USB 2.0 2x UART 64-LQFP -40°C bis +85°C Industrielle Qualität

LPC2131FBD64/01,15 ARM7 MCU 32-Bit RISC Core 64KB Flash 16KB RAM 60MHz Geschwindigkeit USB 2.0 2x UART 64-LQFP -40°C bis +85°C Industriequalität

andnbsp;

Funktionen und Vorteile

2.1 Verbesserungen durch LPC213x/01-Geräte

 Schnelle GPIO-Ports ermöglichen das Umschalten von Port-Pins bis zu 3,5-mal schneller als beim ursprünglichen LPC213x. Sie ermöglichen es auch, einen Port-Pin jederzeit unabhängig von seiner Funktion zu lesen.

 Dedizierte Ergebnisregister für ADC(s) reduzieren den Interrupt-Overhead.

 UART0/1 enthalten einen fraktionalen Baudratengenerator, Auto-Bauding-Funktionen und Hardware-implementierte Handshake-Flusskontrolle.

 Zusätzliche BOD-Steuerung ermöglicht eine weitere Reduzierung des Stromverbrauchs.

2.2 Hauptmerkmale, die für LPC213x und LPC213x/01 gemeinsam sind

 16/32-Bit ARM7TDMI-S Mikrocontroller in einem winzigen LQFP64- oder HVQFN64-Gehäuse.

 8/16/32 kB On-Chip-Statisches RAM und 32/64/128/256/512 kB On-Chip-Flash-Programmspeicher. Eine 128-Bit-breite Schnittstelle/Beschleuniger ermöglicht einen Hochgeschwindigkeitsbetrieb von 60 MHz.

 In-System-Programmierung/In-Application-Programmierung (ISP/IAP) über On-Chip-Bootloader-Software. Einzelner Flash-Sektor oder vollständiges Chip-Löschen in 400 ms und Programmierung von 256 B in 1 ms.

 EmbeddedICE RT- und Embedded-Trace-Schnittstellen bieten Echtzeit-Debugging mit der On-Chip-RealMonitor-Software und Hochgeschwindigkeits-Tracing der Befehlsausführung.

 Ein (LPC2131/32) oder zwei (LPC2134/36/38) 8-Kanal-10-Bit-ADCs bieten insgesamt bis zu 16 analoge Eingänge mit Konvertierungszeiten von nur 2,44

s pro Kanal.

 Einzelner 10-Bit-DAC bietet variable analoge Ausgabe (LPC2132/34/36/38).

 Zwei 32-Bit-Timer/externe Ereigniszähler (mit jeweils vier Erfassungs- und vier Vergleichskanälen), PWM-Einheit (sechs Ausgänge) und Watchdog.

 Stromsparende Echtzeituhr mit unabhängiger Stromversorgung und dediziertem 32-kHz-Takteingang.

 Mehrere serielle Schnittstellen, darunter zwei UARTs (16C550), zwei Fast-I2C-Busse (400 kbit/s), SPI und SSP mit Pufferung und variablen Datenlängenfunktionen.

 Vektor-Interrupt-Controller mit konfigurierbaren Prioritäten und Vektoradressen.

 Bis zu siebenundvierzig 5-V-tolerante Allzweck-E/A-Pins in winzigem LQFP64- oder HVQFN-Gehäuse.

 Bis zu neun flanken- oder pegelgesteuerte externe Interrupt-Pins verfügbar.

 60 MHz maximaler CPU-Takt verfügbar von programmierbarem On-Chip-PLL mit einer Einschwingzeit von 100 us.

 Der On-Chip-integrierte Oszillator arbeitet mit einem externen Kristall im Bereich von 1 MHz bis 30 MHz und mit einem externen Oszillator bis zu 50 MHz.

 Energiesparmodi umfassen Leerlauf und Power-Down.

 Individuelles Aktivieren/Deaktivieren von Peripheriefunktionen sowie Peripherie-Takt-Skalierung zur zusätzlichen Leistungsoptimierung.

 Prozessor-Aufwecken aus dem Power-Down-Modus über externen Interrupt oder BOD.

 Einzelchip-Stromversorgung mit POR- und BOD-Schaltungen:

CPU-Betriebsspannungsbereich von 3,0 V bis 3,6 V (3,3 V ±10 %) mit 5 V toleranten E/A-Pads.

andnbsp;

Allgemeine Beschreibung

Produktdatenblatt Die Mikrocontroller LPC2131/32/34/36/38 basieren auf einer 16/32-Bit ARM7TDMI-S CPU mit Echtzeit-Emulation und Embedded-Trace-Unterstützung, die den Mikrocontroller mit 32 kB, 64 kB, 128 kB, 256 kB und 512 kB eingebettetem Hochgeschwindigkeits-Flash-Speicher kombinieren. Eine 128-Bit-breite Speicherschnittstelle und eine einzigartige Beschleunigerarchitektur ermöglichen die Ausführung von 32-Bit-Code bei maximaler Taktfrequenz. Für Anwendungen mit kritischer Code-Größe reduziert der alternative 16-Bit-Thumb-Modus den Code um mehr als 30 % bei minimalem Leistungsverlust.

Aufgrund ihrer geringen Größe und des geringen Stromverbrauchs sind diese Mikrocontroller ideal für Anwendungen, bei denen Miniaturisierung eine Schlüsselanforderung ist, wie z. B. Zugangskontrolle und Point-of-Sale. Mit einer breiten Palette serieller Kommunikationsschnittstellen und On-Chip-SRAM-Optionen von 8 kB, 16 kB und 32 kB eignen sie sich sehr gut für Kommunikations-Gateways und Protokollkonverter, Softmodems, Spracherkennung und Low-End-Bildgebung und bieten sowohl eine große Puffergröße als auch hohe Rechenleistung. Verschiedene 32-Bit-Timer, einzelne oder duale 10-Bit-8-Kanal-ADCs, 10-Bit-DAC, PWM-Kanäle und 47 GPIO-Leitungen mit bis zu neun flanken- oder pegelgesteuerten externen Interrupt-Pins machen diese Mikrocontroller besonders geeignet für industrielle Steuerungs- und Medizinsysteme.
