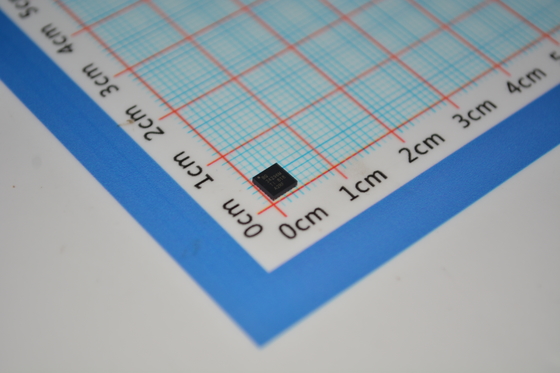

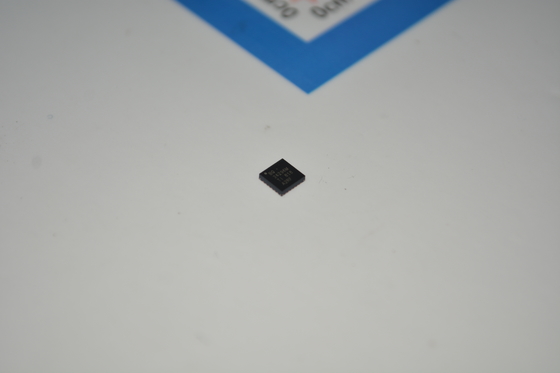

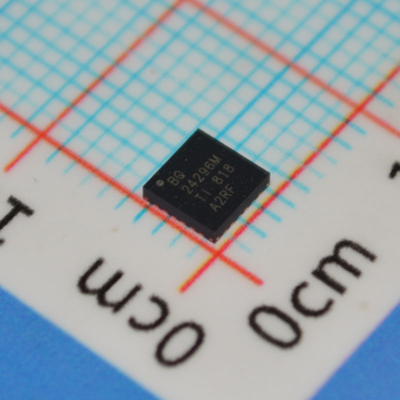

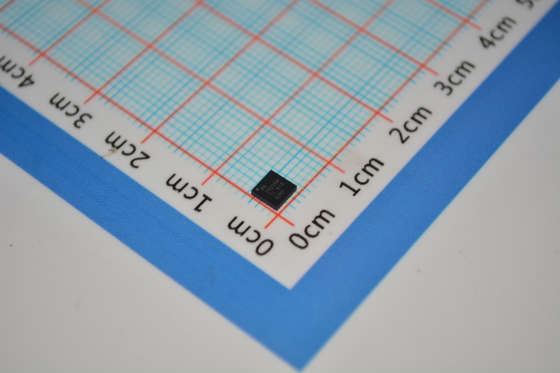

BQ24296MRGER 2A Li-Ionen-Einzelladegerät mit 3,9V-6,2V Eingang I2C-Steuerung 20V OVP und 3mm × 3mm QFN-Paket

BQ24296MRGER 2A Einzelzellen-Li-Ion-Ladegerät mit 3,9 V-6,2 V Eingang I2C-Steuerung Thermoregulierung 20 V OVP und 3 mm × 3 mm QFN-Gehäuse

andnbsp;

Merkmale

andbull; 90 % Wirkungsgrad im Schaltmodus 3-A-Ladegerät

andbull; 3,9 V bis 6,2 V Einzel-Eingangs-USB-konformes Ladegerät mit 6,4 V Überspannungsschutz

andndash; Eingangsspannung und Strombegrenzung unterstützen USB 2.0 und USB 3.0

andndash; Eingangsstrombegrenzung: 100 mA, 150 mA, 500 mA, 900 mA, 1 A, 1,5 A, 2 A und 3 A

andbull; USB OTG mit einstellbarem Ausgang 4,55 V bis 5,5 V bei 1 A oder 1,5 A

andndash; Schneller OTG-Start (typisch 22 ms)

andndash; 90 % Wirkungsgrad im 5-V-Boost-Modus

andndash; Genaue undplusmn;15 % Hiccup-Modus-Überstromschutz

andbull; Narrow VDC (NVDC) Power Path Management

andndash; Sofortiges System-On ohne Batterie oder tiefentladene Batterie

andndash; Ideal-Dioden-Betrieb im Batteriezusatzmodus

andbull; 1,5 MHz Schaltfrequenz für flache 1,2 mm Induktivität

andbull; I2C-Port für optimale Systemleistung und Statusberichterstattung

andbull; Autonomes Laden der Batterie mit oder ohne Host-Management

andndash; Batterieladefreigabe

andndash; Batterielade-Vorkonditionierung

andndash; Ladebeendigung und Aufladen

andbull; Hohe Genauigkeit

andndash; undplusmn;0,5 % Ladungsspannungsregelung

andndash; undplusmn;7 % Ladestromregelung

andndash; undplusmn;7,5 % Eingangsstromregelung

andndash; undplusmn;3 % Ausgangsspannungsregelung im USB OTG Boost-Modus

andbull; Hohe Integration

andndash; Power Path Management

andndash; Synchrone Schalt-MOSFETs

andndash; Integrierte Strommessung

andndash; Bootstrap-Diode

andndash; Interne Schleifenkompensation

andbull; Sicherheit

andndash; Batterietemperaturmessung zum Laden und Entladen im OTG-Modus

andndash; Sicherheits-Timer für das Laden der Batterie

andndash; Thermoregulierung und Thermoschutz

andndash; Eingangs- und Systemüberspannungsschutz

andndash; MOSFET-Überstromschutz

andbull; Ladezustandsausgänge für LED oder Host-Prozessor

andbull; Maximale Leistungsverfolgung durch Eingangsspannungsregelung

andbull; 20-andmicro;A geringer Batterieleckstrom und Unterstützung des Versandmodus

andbull; 4 mm x 4 mm VQFN-24-Gehäuse

andnbsp;

Anwendungen

andbull; Tablet-PC, Smartphone, Internetgeräte

andbull; Tragbarer Audio-Lautsprecher

andnbsp;

Beschreibung

Der bq24296M ist ein hochintegriertes Schaltmodus-Batterielade-Management- und System-Power-Path-Management-Gerät für 1-Zellen-Li-Ion- und Li-Polymer-Batterien in einer Vielzahl von Smartphone- und Tablet-Anwendungen. Sein niederohmiger Power Path optimiert den Wirkungsgrad des Schaltmodusbetriebs, verkürzt die Batterieladezeit und verlängert die Batterielebensdauer während der Entladephase. Die I2C-Serienschnittstelle mit Lade- und Systemeinstellungen macht das Gerät zu einer wirklich flexiblen Lösung.

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung
