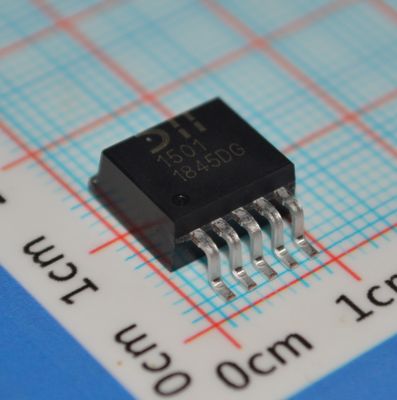

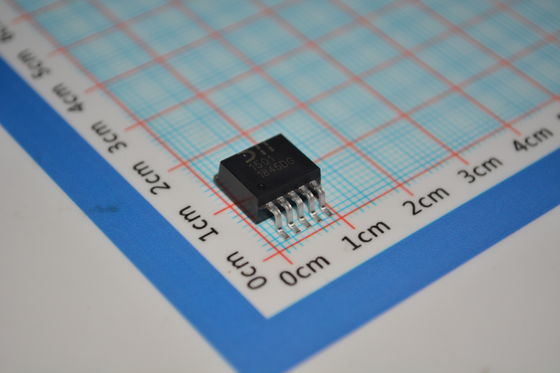

AP1501-K5G-13 5V/3A Step-Down-Wandler mit 4,5-40V Eingang 90% Wirksamkeit Niedrigruhmstrom Wärmeabschaltung 500kHz Frequenz and SOT-23 Paket

AP1501-K5G-13 5V/3A Step-Down-Wandler mit 4,5-40V Eingang 90% Wirksamkeit Niedrigruhmstrom Wärmeabschaltung 500kHz Frequenz undamp; SOT-23 Paket

undnbsp;

Eigenschaften

undbull; Ausgangsspannung: 3,3V, 5V, 12V und verstellbare Ausgangsversion

undbull; Verstellbarer Ausgangsspannungsbereich von 1,23 V bis 37 V + 4%

undbull; 150 kHz +15% Festschaltfrequenz

undbull; Spannungsmodus Nicht-synchrone PWM-Steuerung

undbull; Schutz vor thermischer Abschaltung und Stromgrenze

undbull; Einschalt-/Ausschaltsteuerungseingang

undbull; Betriebsspannung kann bis zu 40 V betragen

undbull; Ausgangslaststrom: 3A

undbull; Standby-Modus mit geringer Leistung

undbull; eingebauter Schalttransistor auf dem Chip

undbull; TO263-5 und TO220-5 Pakete

undbull; vollständig bleifrei und vollständig RoHS-konform (Anmerkungen 1 und 2)

undbull; Halogen- und Antimonfreies und "grünes" Gerät (Anmerkung 3)

undnbsp;

Anwendungen

undbull; Einfacher, hocheffizienter Step-Down-Regulator

undbull; On-Card Switching Regulatoren

undbull; Positiv-Negativ-Wandler

undnbsp;

Beschreibung

Der AP1501 ist ein vollständig integrierter Step-Down-Gleichstrom-Gleichstrom-Wandler, der eine 3A-Last ohne zusätzliche Treiberkomponenten betreiben kann.Der AP1501 arbeitet mit einer Schaltfrequenz von 150 kHz und ermöglicht den Einsatz kleiner FilterkomponentenDas Ergebnis ist, dass die Platzzahlen reduziert werden und die Kosten für die BOM gesenkt werden.

Der AP1501 verfügt über eine integrierte Abschaltfunktion, die es ermöglicht, den Standby-Modus über eine externe Logiksignaleinführung zu aktivieren.Die interne Kompensation erleichtert die Rückkopplungssteuerung für die Linien- und Lastregelung ohne die Notwendigkeit einer externen Schaltung. Der AP1501 verfügt über eine integrierte thermische Abschaltung und Strombegrenzungsfunktion, um Schäden durch hohe Betriebstemperatur und hohen Strom zu verhindern.

Zusätzliche Merkmale umfassen eine garantierte Toleranz von +/- 4% für die Ausgangsspannung unter spezifizierten Eingangs- und Ausgangslastbedingungen und +/- 15% für die Oszillatorfrequenz.Der AP1501 bietet sowohl feste als auch verstellbare AusgangsspannungenFür feste Ausgänge unterstützt der AP1501 3,3 V, 5,0 V und 12 V. Die verfügbaren Paketoptionen sind die Standard-5-Lead TO263 und TO220 Pakete.

undnbsp;

Informationen

undnbsp;

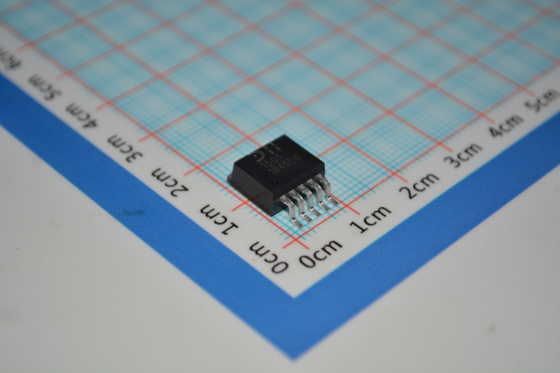

Zeichnung
