ADM2486BRWZ Isolierter RS-485-Transceiver 500kbps 2.5kV Isolation ±15kV ESD 3V/5V Logik Hohe CMR Industrie-Temperatur für PLC/Motorsteuerung

ADM2486BRWZ Isolierter RS-485-Transceiver 500 kbit/s 2,5 kV Isolation ±15 kV ESD 3 V/5 V Logik High CMR Industrial Temp für SPS/Motorsteuerung

MERKMALE

► Halbduplex, isolierter RS-485-Transceiver

► PROFIBUS®-konform

► ANSI EIA/TIA 485-A und ISO 8482: 1987(E) konform

► 20 Mbit/s Datenrate

► 5 V oder 3 V Betrieb (VDD1)

► Hohe Gleichtaktstörfestigkeit: >25 kV/μs

► Isolierter DE-Statusausgang

► Empfänger-Leerlauf, ausfallsicheres Design

► Thermischer Abschaltungsschutz

► 50 Knoten am Bus

► Sicherheits- und Zulassungen

► UL 1577

► VISO = 2500 V rms für 1 Minute

► IEC/CSA 62368-1

► IEC/CSA 61010-1

► DIN EN IEC 60747-17 (VDE 0884-17)

► VIORM = 560 V Spitze

► Betriebstemperaturbereich: −40°C bis +85°C

ANWENDUNGEN

► Isolierte RS-485/RS-422-Schnittstellen

► PROFIBUS-Netzwerke

► Industrielle Feldnetzwerke

► Multipoint-Datenübertragungssysteme

BESCHREIBUNG

Der differentielle Bustransceiver ADM2486 ist ein integriertes, galvanisch getrenntes Bauelement, das für die bidirektionale Datenkommunikation auf Multipoint-Bus-Übertragungsleitungen entwickelt wurde. Er ist für symmetrische Übertragungsleitungen konzipiert und entspricht ANSI EIA/TIA-485-A und ISO 8482: 1987(E).

Das Gerät verwendet die iCoupler®-Technologie von Analog Devices, um einen 3-Kanal-Isolator, einen Drei-Zustands-Differenzial-Leitungstreiber und einen Differenzeingangs-Empfänger in einem einzigen Gehäuse zu kombinieren. Die Logikseite des Geräts wird entweder mit einer 5-V- oder einer 3-V-Versorgung betrieben, und die Busseite verwendet eine isolierte 5-V-Versorgung.

Der ADM2486-Treiber verfügt über eine aktiv-hohe Enable-Funktion. Die differentiellen Ausgänge des Treibers und die differentiellen Eingänge des Empfängers sind intern verbunden, um einen differentiellen Eingangs-/Ausgangsanschluss zu bilden, der den Bus nur minimal belastet, wenn der Treiber deaktiviert ist oder wenn VDD1 oder VDD2 = 0 V ist. Ebenfalls vorhanden ist eine aktiv-hohe Empfänger-Deaktivierungsfunktion, die bewirkt, dass der Empfängerausgang in einen hochohmigen Zustand wechselt.

Das Gerät verfügt über Strombegrenzungs- und thermische Abschaltfunktionen, um vor Kurzschlüssen am Ausgang und Situationen zu schützen, in denen Buskonflikte eine übermäßige Verlustleistung verursachen können. Das Bauteil ist vollständig über den industriellen Temperaturbereich spezifiziert und in einem 16-poligen SOIC-Gehäuse mit breitem Gehäuse erhältlich.

INFORMATIONEN

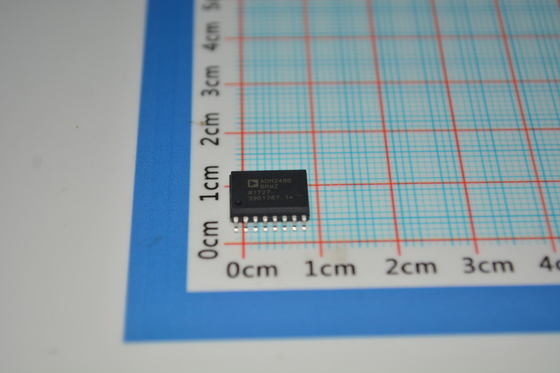

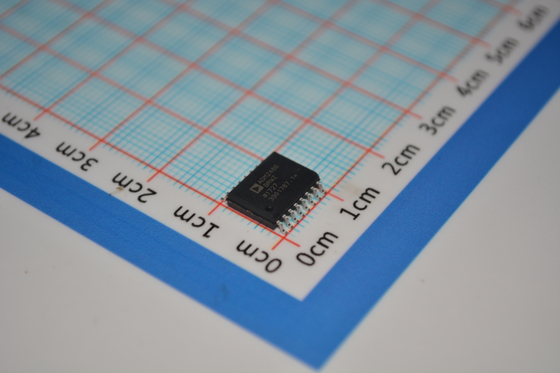

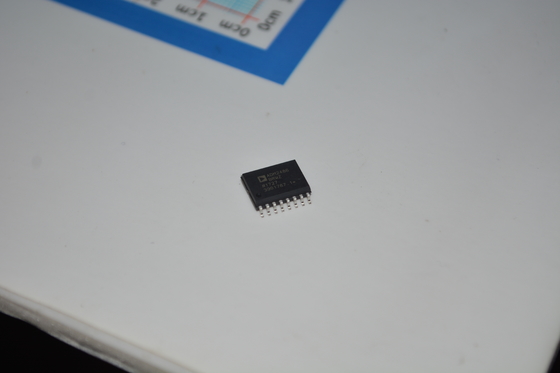

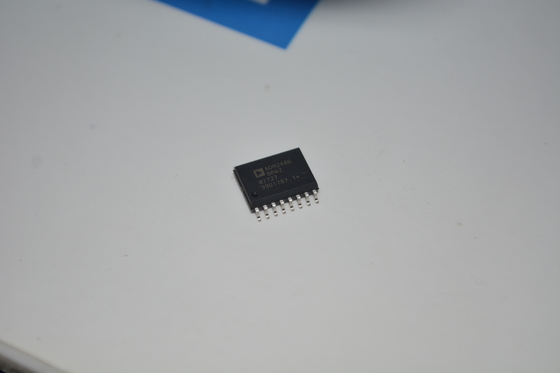

Zeichnung
